Descripción:

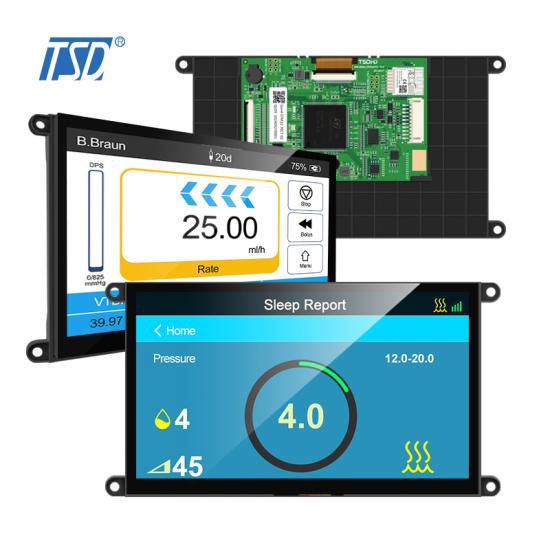

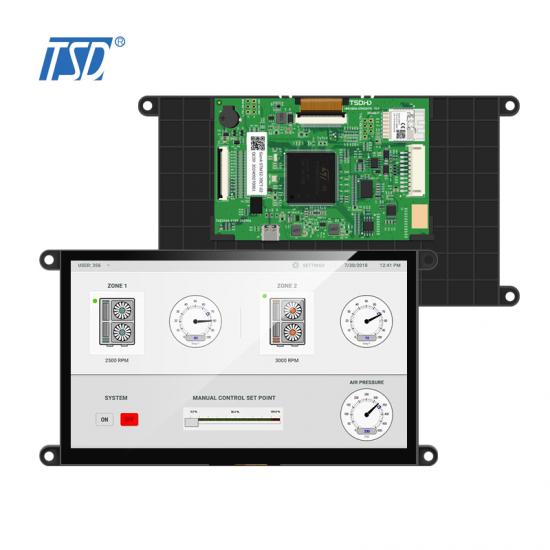

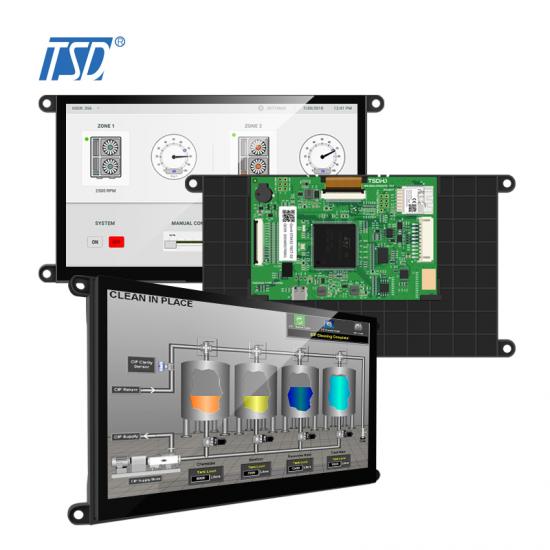

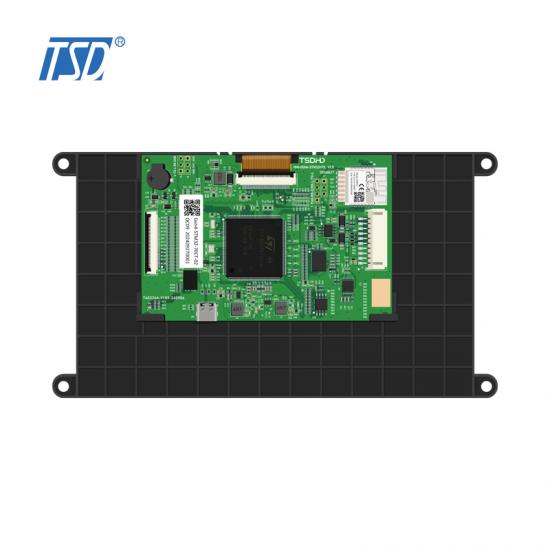

El Gen5-STM32-70CT-02 es una pantalla de cristal líquido (LCD) de matriz activa a color con transistor de película fina (TFT) que utiliza silicio amorfo como dispositivo de conmutación. Este modelo consta de un panel LCD TFT, retroiluminación, pantalla táctil capacitiva, carcasa y placa de control STM32H7S7x. Esta pantalla LCD TFT tiene un área de visualización activa de 4,3 pulgadas (16:9) en diagonal y una resolución WVGA (800 píxeles horizontales por 480 verticales).

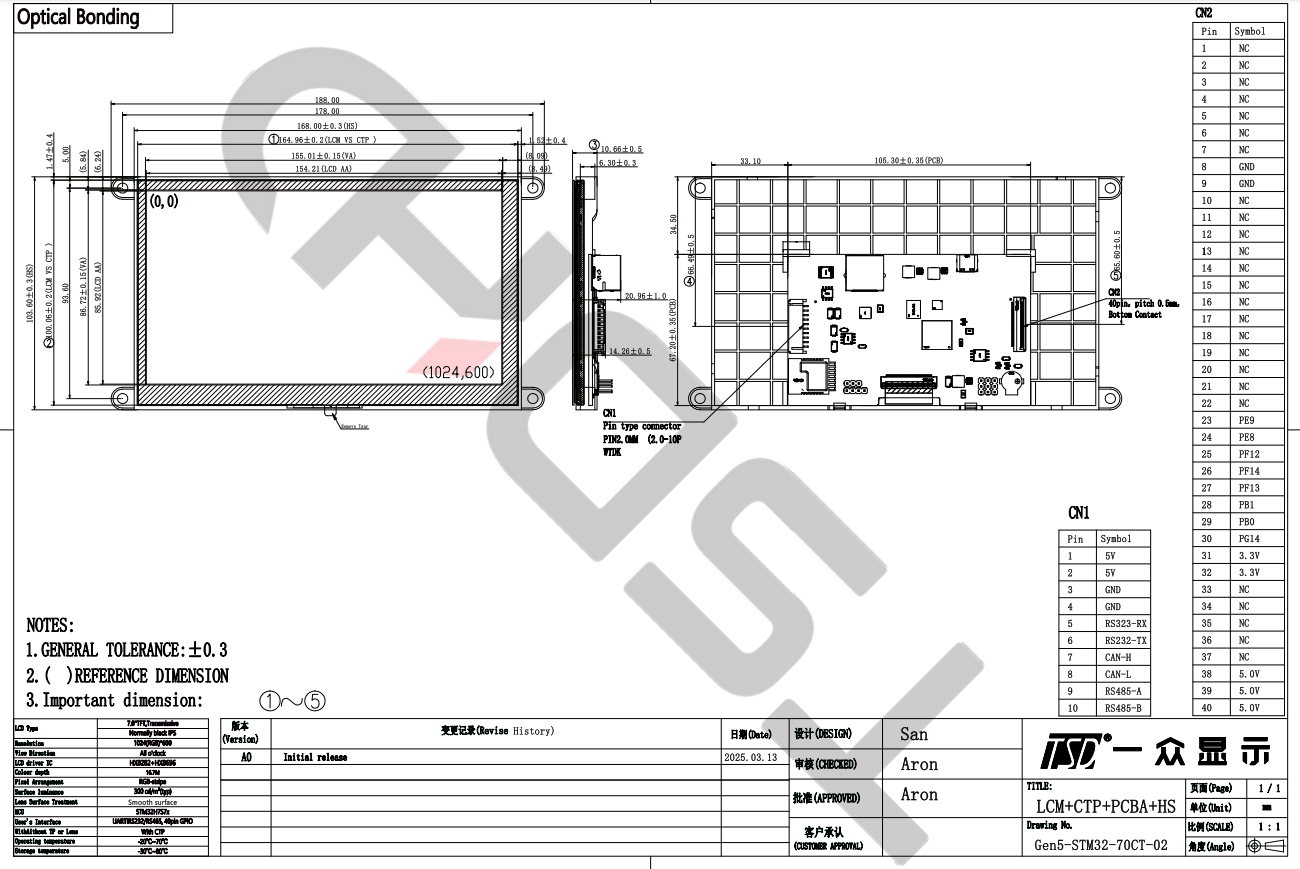

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | Gen5-STM32-70CT-01 | |
| Dimensión del contorno (mm) |
188 x 103,6 x 20,96 mm |
|
| Área activa (mm) | 154,21 x 85,92 mm | |
| Resolución (puntos) | 1024x (RGB) x600 | |
| Temperatura de funcionamiento (°C) | -20 ~ +70 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles | 1024RGB(H)xRGBx600(V) | |
| Panel táctil | con CTP | |
| IC del controlador | STM32H7R7x | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 7 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico). |
| Sistema de conocimiento de embarque | Por determinar (típico). | |
| Interfaz | RS232/RS485/CAN, GPIO de 40 pines | |
| Vida útil del módulo (horas) | 30.000-50.000 | |
| Definición de interfaz-CN1 | ||
| N.º de pin | Símbolo | Descripción |
| 1 | 5 V | Fuente de alimentación (+5,0 V) |
| 2 | 5 V | Fuente de alimentación (+5,0 V) |
| 3 | Tierra | Suelo |
| 4 | Tierra | Suelo |
| 5 |
RS232-RX
|
Entrada de recepción RS232
|
| 6 |
RS232-TX
|
Salida de transmisión RS232
|
| 7 | CAN-H | Transferencia de datos mediante bus CAN, alto nivel |
| 8 |
CAN-L
|
Transferencia de datos mediante bus CAN, bajo nivel
|
| 9 |
RS485-A
|
Salida del controlador RS485/Entrada del receptor no inversora
|
| 10 |
RS485-B
|
Inversión de entrada del receptor/salida del controlador RS485
|
| Definición de interfaz-CN2 | ||
| N.º de pin | Símbolo | Descripción |
| 1~7 | CAROLINA DEL NORTE | Sin conexión |
| 8~9 | Tierra | Suelo |
| 10~22 | CAROLINA DEL NORTE | Sin conexión |
| 23 | PE9 | TIM1_CH1, UART7_RTS/UART7_DE, FMC_A14, FMC_BA0, EVENTOUTNC |
| 24 |
Educación Física 8
|
TIM1_CH1N, UART7_TX, FMC_A12, SALIDA DE EVENTO
|
| 25 |
PF12
|
USART1_RX,SPI5_MISO,ADC1_INP6,ADC1_INN2,FMC_D19, SALIDA DE EVENTO
|
| 26 | PF14 | USART1_CTS, SPI5_MOSI, FMC_A24, LCD_G0, SALIDA DE EVENTO, ADC2_INP6, ADC2_INN2 |
| 27 | PF13 | USART1_TX, SPI5_NSS, PSSI_D10, FMC_D20, ADC2_INP2, DCMIPP_D10, EVENTOUT |
| 28 | PB1 |
TIM1_CH3N, TIM3_CH4, TIM9_CH2, FDCAN2_TX, LCD_G2
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_NOE,[RNG_S2],EVENTO SALIDO ADC12_INP5 |
| 29 | PB0 |
TIM1_CH2N, TIM3_CH3, TIM9_CH1,
SPI1_SCKI2S1_CK,UART4_CTS, ETH_MII_TXD0/ETH_RMII_TXD0,GFXTIM_TE,[RNG_S1], LCD_VSYNC, SALIDA DE EVENTO, ADC12_INP9, ADC12_INN5 |
| 30 | PG14 |
TRACED1, LPTIM1_ETR, SPI6_MOSI/I2S6_SDO, SDMMC2_D7,
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_D31,LCD_B1,EVENTO SALIDO |
| 31~32 | 3,3 V |
Salida de 3,3 V
|
| 33~37 | CAROLINA DEL NORTE |
Sin conexión
|
| 38~40 | 5 V |
Fuente de alimentación de entrada de 5 V
|
- Características:
- 1. Implementación de la interacción multimodal humano-computadora basada en TouchGFX
- 2. Potente GPU NeoChrom 2.5D: memoria/GPU con arquitectura DMA inteligente, alta frecuencia de actualización y efectos de animación fluidos en pantalla completa.
- 3. Integrado con el módulo WiFi TUYA, utilizando comunicación SDIO, logrando una función OTA remota de alta velocidad.
- 4. Interfaces periféricas enriquecidas: RS485, RS232 y CAN, con interfaz de expansión GPIO de 40 pines
- 5. Zumbador integrado, compatible con sonidos de acordes.
- 6. Alta confiabilidad y rendimiento, ampliamente aplicable a industrias como electrodomésticos, industria y nuevas energías, etc.
- 7. Para una resolución de 1024x600, puede lograr una frecuencia de actualización suave de 60 fps.
- Aplicaciones:
- Team Source Display (TSD) se especializa en pantallas LCD (de 0,96 a 32 pulgadas), paneles táctiles, módulos de control inteligente y HMI. Podemos personalizar pantallas integradas STM32 según las necesidades del cliente. Contáctenos hoy mismo para obtener más información. Las aplicaciones de esta pantalla HMI inteligente GEN5 son las siguientes:
-
1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.
2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.
3. Instrumentos: termómetro clínico, comprobador de cables, relojes digitales, báscula electrónica.
4. Dispositivos médicos: esfigmomanómetro.
-
5. [fin si] Equipo deportivo: cinta de correr.
6. Equipos de control industrial: control remoto, máquina de tarjetas perforadas.
7. Pantalla de terminal de información: POS, PDA, dispositivos portátiles.
8. Productos de seguridad: controlador de ascensor, indicador electrónico
- Y otros otros campos...
