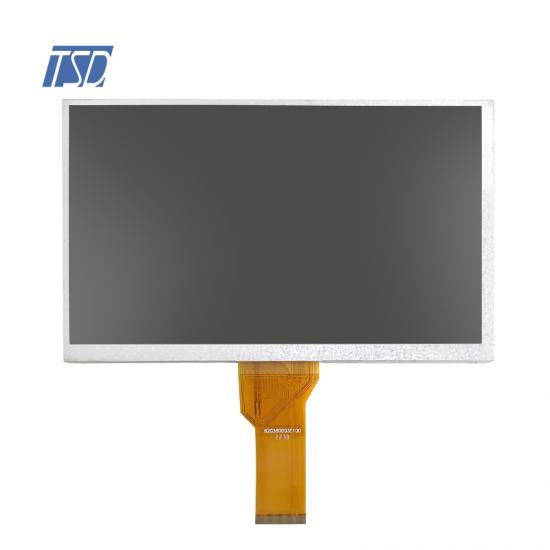

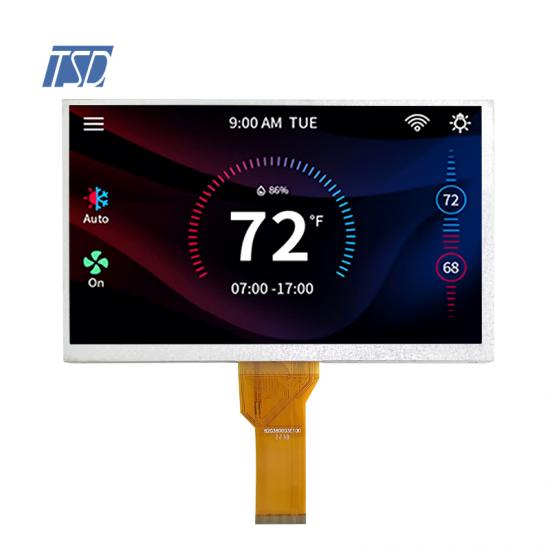

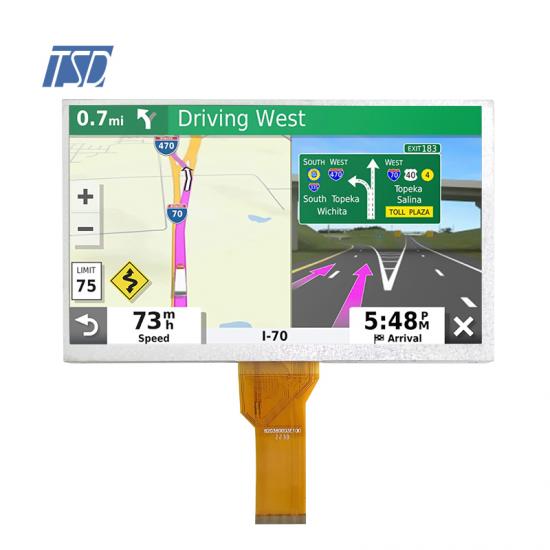

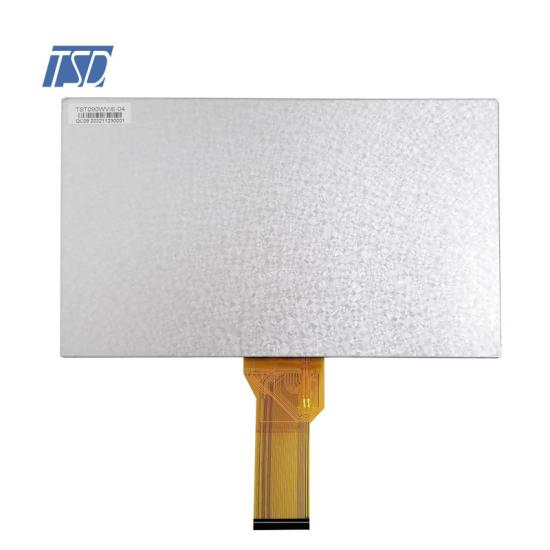

Módulo LCD TFT de 9 pulgadas TSD 800X480 con pantalla de interfaz RGB

  • Nombre del modelo: TST090WVIE-04
  • Tipo LCD: módulo de visualización LCD TFT de 9 pulgadas
  • Resolución: 800x480
  • Ángulo de visión: 12 en punto
  • Brillo: 450 CD/M2
  • Driver IC: EK9713CA y EK73002A
  • Interfaz: RGB 24 bits
  • Temperatura de funcionamiento: -20 ~ +70 ●
  • Temperatura de almacenamiento: -30 ~ +80 ●

Descripción:

Modelo de pantalla de fuente de equipo TST090WVIE-04 Las series son el color TFT de 9 '' estándar, normalmente blanco con panel TN de tipo transmisivo,

Resolución WVGA 800X480, EK9713CA y EK73002AIC del conductor,Interfaz RGB-24Bits 40pin, 16 Profundidad de color 7m, tratamiento contra la superficie antideslumbrante

Con RTP y CTP disponibles, brillo 450nits

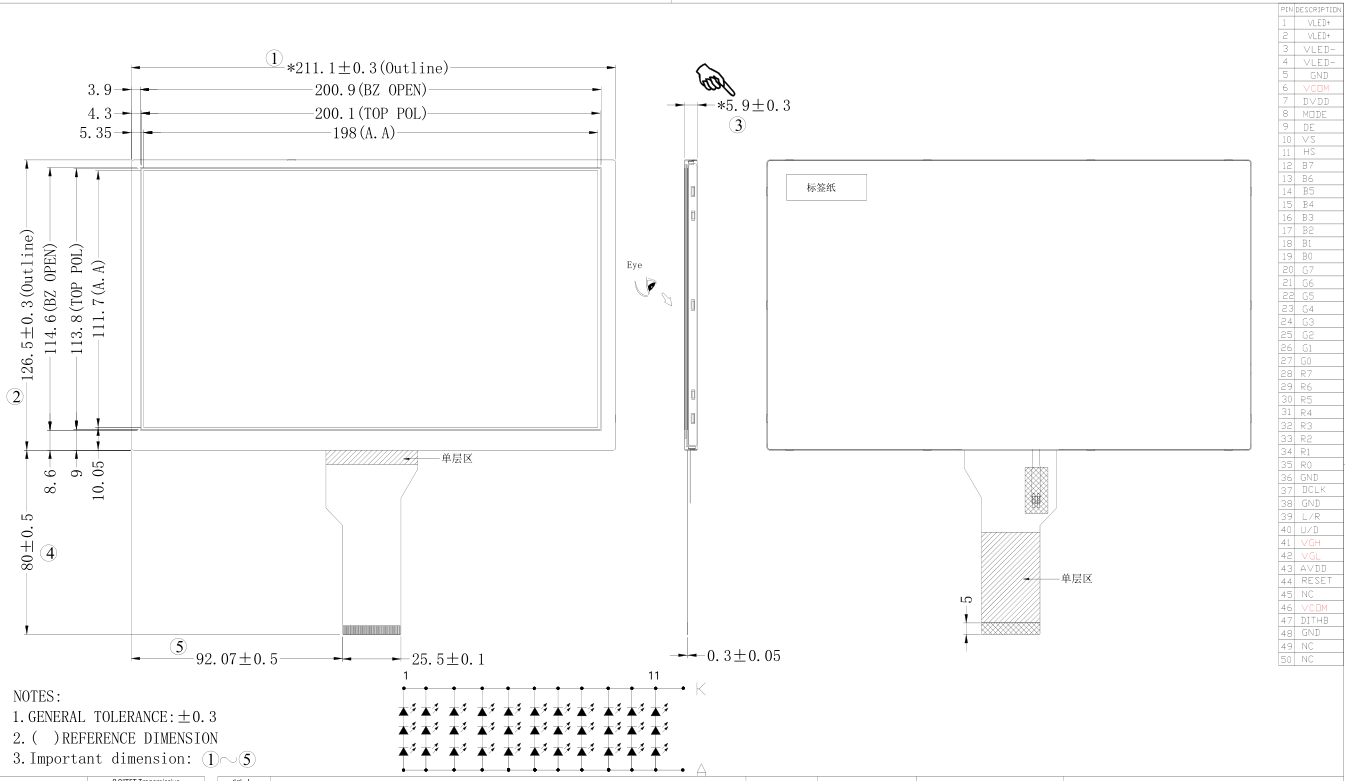

Dibujo:


Presupuesto:

Especificación general
Modo de visualización
9 '' tft, tRansmisivo, Normal White, TN,
No TST090WVIE-04
Dimensión de esquema (mm)

211 1x126 5x5 9 mm

Área activa (mm)198x111 7 mm mm
Resolución (puntos)800X (RGB) × 480
Memperatura operativa (° C)-20 ~ +70° C
Storagetemperatura (° C)-30 ~ +80° C
Voltaje de funcionamiento
3 3V
Panel táctilsin
IC del conductorEK9713CA y EK73002A
PixelarrengmentRaya de rgb
ViewDirection12h
InterfaceRGB 24Bits
Brillo450nits
Iluminar desde el fondo33leds, 220 mM, 9V
Peso (g)TBD
PowerConsudis (W)PanelTBD (típ.)
B/lsystemTBD (típ.)
Modulelifetime (horas)30,000-50000

Definición de la interfaz LCM
Pin No SímboloDescripción
1-2VLED+Ánodo de la luz de fondo LED
3-4Vled-Cátodo de la luz de fondo LED
5GndTierra de poder
6VCOMUna fuente de alimentación para el electrodo común TFT-LCD
7DVDDVoltaje de potencia (3 3V)
8MODOModo de / sincronización seleccione
9DelawareHabilitar la entrada de datos
10VSEntrada de sincronización vertical
11HSEntrada de sincronización horizontal
12-19B7-B0

Bus de datos azul

20-27G7-G0Bus de datos verdes
28-35R7-R0Bus de datos rojo
36Gnd

Tierra de poder

37Dclk

Interfaz de señal de reloj de punto para DPI (RGB)
38Gnd

Tierra de poder

39L/R

Fuente Control de secuencia derecha o izquierda
40U/D

Control de escaneo hacia arriba o hacia abajo
41VGH

Pin de salida de potencia para el controlador de compuerta
42VGL

Pin de salida de potencia (negativa) para el controlador de la puerta
43Avdd

Almohadilla de potencia para circuito analógico
44REINICIAR
Pin de reinicio global
45CAROLINA DEL NORTENo conectarse
46VCOM
Una fuente de alimentación para el electrodo común TFT-LCD
47Dithb
La función ditámbrica habilita el control
48Gnd
Tierra de poder
49-50CAROLINA DEL NORTENo conectarse

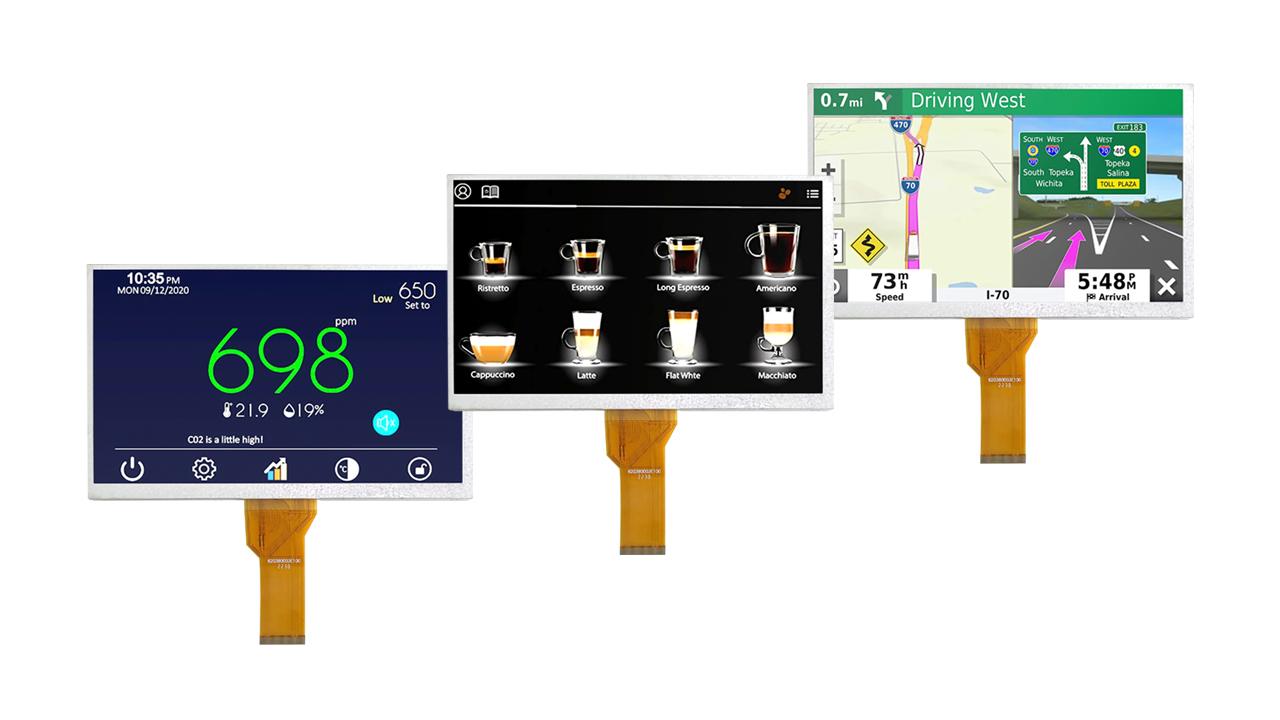

Aplicaciones:

Para esta pantalla LCD TFT de 9 pulgadas,Resolución 800x480, adecuada para equipos industriales,

Dispositivos médicos, electrodomésticos, productos de consumo


Características del producto:

1 800x480 9 '' LCD

2 Temperatura de funcionamiento -20 ~+70 grados.
