Descripción:
TST09607A Es un TFT (transistor de película fina) de matriz activa en color de tipo transmisivo. Pantalla de cristal líquido (LCD) que utiliza un TFT de silicio amorfo como dispositivo de conmutación. Este módulo es... Compuesto por un módulo LCD TFT, un circuito controlador y una unidad de retroiluminación. La resolución de una pantalla de 0,96” Contiene 80 puntos (RGB) X160 y puede mostrar hasta 65k colores.

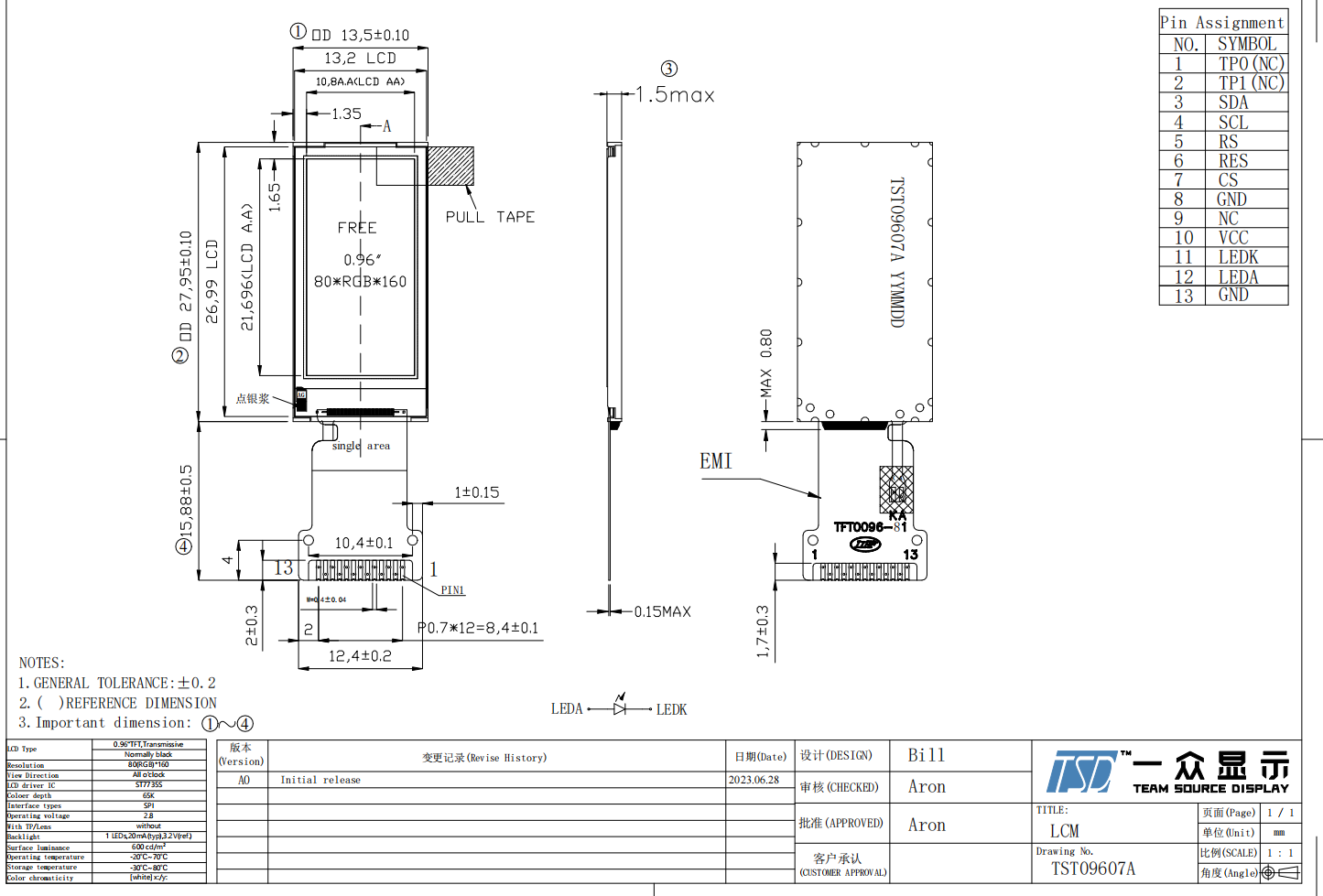

Dibujo:
Presupuesto:
Especificación general N.º de pieza TST09607A Dimensión del contorno (mm) 13,5 x 27,95 x 1,5
Área activa (mm) 10,8 x 21,696 Resolución (puntos) 80x160 Temperatura de funcionamiento (°C) -20 ~ +70 °C Temperatura de almacenamiento (°C) -30 ~ +80 °C Brillo 600 cd/m2 Panel táctil sin CTP IC del controlador ST7735S Disposición de píxeles Raya RGB Modo de visualización Normalmente negro, IPS, TFT de 0,96 pulgadas Tratamiento de superficies Antideslumbrante Dirección de la vista Todo
Peso (g) Por determinar Consumo de energía (w) Panel Por determinar (típico) Sistema B/L Por determinar (típico) Interfaz SPI Vida útil del módulo (horas) TYP 30.000 horas Descripción de los pines N.º de pin Símbolo 1 TPO (Carolina del Norte) 2 TP1 (Carolina del Norte) 3 Adventista del Séptimo Día 4 SCL 5 RS 6 RES 7 CS 8 Tierra 9 CAROLINA DEL NORTE 10 VCC 11 LEDK 12 LEDA 13 Tierra
Aplicaciones:
Esta pantalla LCD de 0,96 pulgadas es adecuada para IoT, HMI, HVAC, dispositivo de medición de temperatura, etc.
Características del producto:
TST09607A Es un módulo de pantalla TFT estándar. Este modelo tiene una resolución diagonal de 0,96 pulgadas y una matriz de 80 píxeles horizontales y 160 verticales. Cada píxel se divide en puntos rojos, verdes y azules, y puede mostrar 65 000/262 000 colores. En cuanto a la retroiluminación, el brillo es de 600 nits y cuenta con un LED. La corriente es de 20 mA y el voltaje típico es de 3,0 V.
