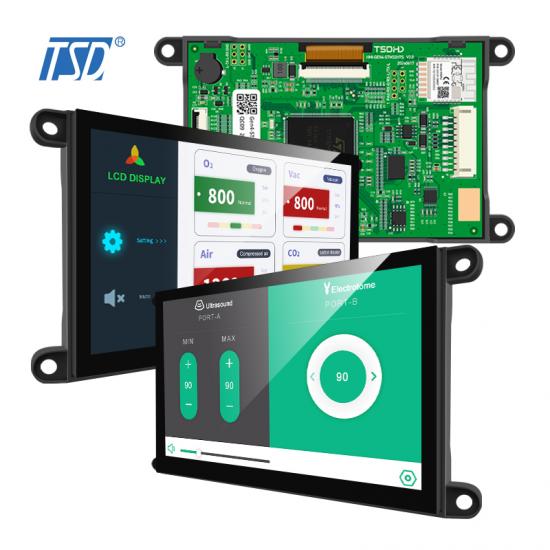

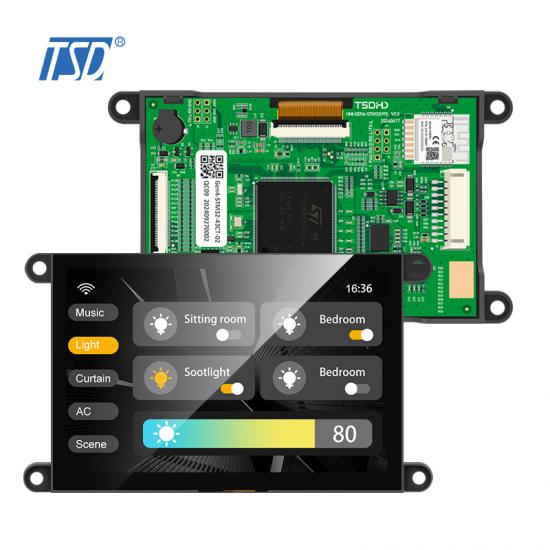

Pantalla inteligente TSD Gen5 de 4,3 pulgadas con resolución 800x480 IPS TFT LCD con interfaz CAN BUS

  • Nombre del modelo: Gen5-STM32-43CT-02
  • Tipo de LCD: Pantalla de módulo inteligente de 4,3 pulgadas
  • Resolución: 800x480
  • Ángulo de visión: Todas en punto
  • Luminancia de superficie: 300 cd/m2
  • Controlador: STM32H7R7x
  • Interfaz de usuario: RS232/RS485/CAN, GPIO de 40 pines
  • Pantalla táctil: con CTP
  • Temperatura de funcionamiento: -20 ~ +70℃
  • Temperatura de almacenamiento: -30 ~ +80℃

Descripción:

El Gen5-STM32-43CT-02 es una pantalla de cristal líquido (LCD) de matriz activa a color con transistor de película fina (TFT) que utiliza silicio amorfo como dispositivo de conmutación. Este modelo consta de un panel LCD TFT, retroiluminación, pantalla táctil capacitiva, carcasa y placa de control STM32H7S7x. Esta pantalla LCD TFT tiene un área de visualización activa de 4,3 pulgadas (16:9) en diagonal y una resolución WVGA (800 píxeles horizontales por 480 verticales).


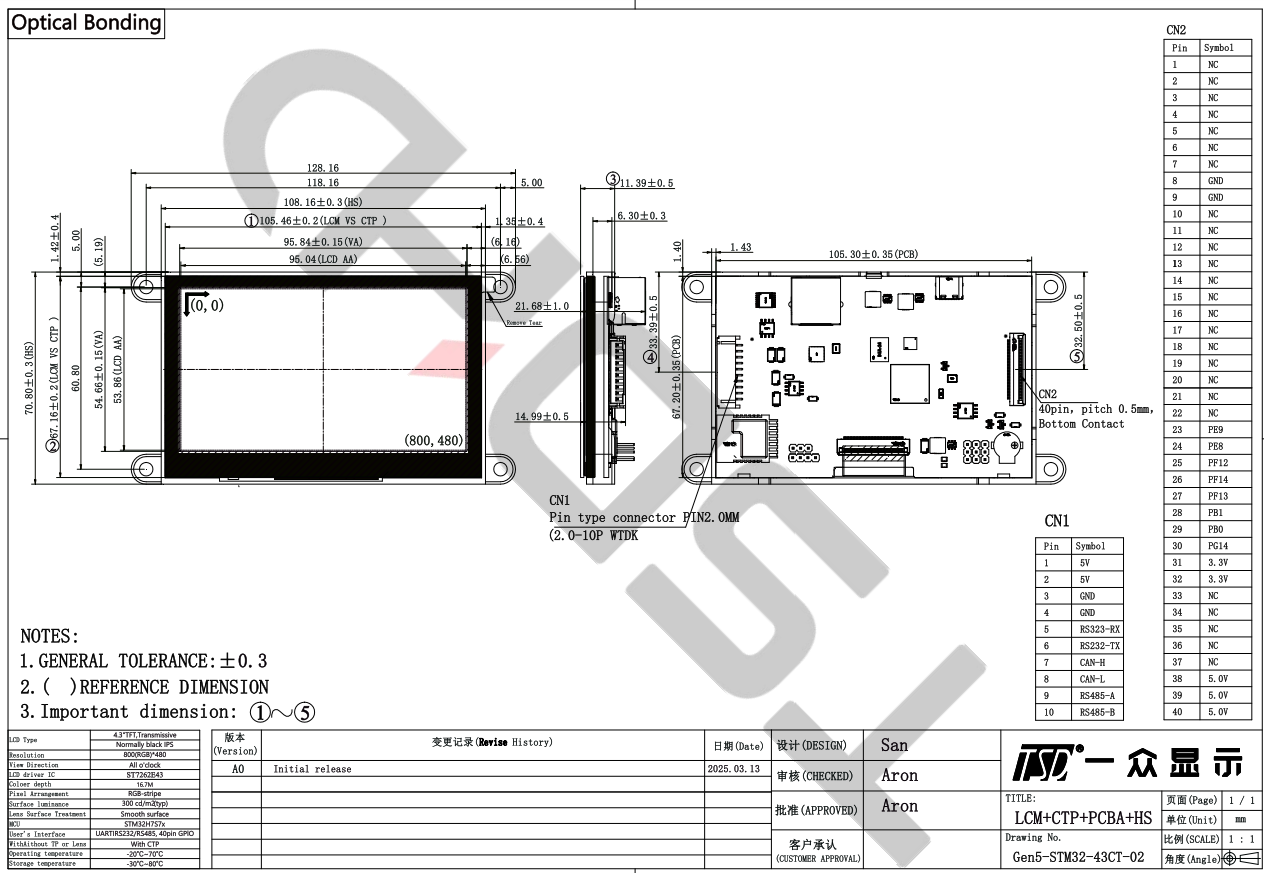

Dibujo:

smart lcd display


Presupuesto:

Especificación general
N.º de pieza Gen4-STM32-43CT-01
Dimensión del contorno (mm)

128,16 x 70,8 x 14,99 mm

Área activa (mm) 95,04 x 53,86 mm
Resolución (puntos) 800x (RGB) x480
Temperatura de funcionamiento (°C) -20 ~ +70 °C
Temperatura de almacenamiento (°C) -30 ~ +80 °C
Número de píxeles 800RGB(H)xRGBx480(V)
Panel táctil con CTP
IC del controlador STM32H7R7x
Disposición de píxeles Raya RGB
Modo de visualización Negro normal, IPS, TFT de 4,3 pulgadas
Tratamiento de superficies Antideslumbrante
Dirección de la vista Todo
Peso (g) Por determinar
Consumo de energía (w) Panel Por determinar (típico).
Sistema de conocimiento de embarque Por determinar (típico).
Interfaz UART/RS232/RS485, GPIO de 40 pines
Vida útil del módulo (horas) 30.000-50.000

Definición de interfaz-CN1
N.º de pin Símbolo Descripción
1 5 V Fuente de alimentación (+5,0 V)
2 5 V Fuente de alimentación (+5,0 V)
3 Tierra Suelo
4 Tierra Suelo
5 RS232-RX
Entrada de recepción RS232
6 RS232-TX
Salida de transmisión RS232
7 CAN-H Transferencia de datos mediante bus CAN, alto nivel
8 CAN-L
Transferencia de datos mediante bus CAN, bajo nivel
9 RS485-A
Salida del controlador RS485/Entrada del receptor no inversora
10 RS485-B
Inversión de entrada del receptor/salida del controlador RS485

Definición de interfaz-CN2
N.º de pin Símbolo Descripción
1~7 CAROLINA DEL NORTE Sin conexión
8~9 Tierra Suelo
10~22 CAROLINA DEL NORTE Sin conexión
23 PE9 TIM1_CH1, UART7_RTS/UART7_DE, FMC_A14, FMC_BA0, EVENTOUTNC
24 Educación Física 8
TIM1_CH1N, UART7_TX, FMC_A12, SALIDA DE EVENTO
25 PF12
USART1_RX,SPI5_MISO,ADC1_INP6,ADC1_INN2,FMC_D19, SALIDA DE EVENTO
26 PF14 USART1_CTS, SPI5_MOSI, FMC_A24, LCD_G0, SALIDA DE EVENTO, ADC2_INP6, ADC2_INN2
27 PF13 USART1_TX, SPI5_NSS, PSSI_D10, FMC_D20, ADC2_INP2, DCMIPP_D10, EVENTOUT
28 PB1 TIM1_CH3N, TIM3_CH4, TIM9_CH2, FDCAN2_TX, LCD_G2
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_NOE,[RNG_S2],EVENTO SALIDO
ADC12_INP5

29 PB0 TIM1_CH2N, TIM3_CH3, TIM9_CH1,
SPI1_SCKI2S1_CK,UART4_CTS,
ETH_MII_TXD0/ETH_RMII_TXD0,GFXTIM_TE,[RNG_S1],
LCD_VSYNC, SALIDA DE EVENTO, ADC12_INP9, ADC12_INN5
30 PG14 TRACED1, LPTIM1_ETR, SPI6_MOSI/I2S6_SDO, SDMMC2_D7,
ETH_MII_TXD1/ETH_RMII_TXD1,FMC_D31,LCD_B1,EVENTO SALIDO
31~32 3,3 V Salida de 3,3 V
33~37 CAROLINA DEL NORTE Sin conexión
38~40 5 V Fuente de alimentación de entrada de 5 V


  • Características:
  • 1. Implementación de la interacción multimodal humano-computadora basada en TouchGFX
  • 2. Potente GPU NeoChrom 2.5D: memoria/GPU con arquitectura DMA inteligente, alta frecuencia de actualización y efectos de animación fluidos en pantalla completa.
  • 3. Integrado con el módulo WiFi TUYA, utilizando comunicación SDIO, logrando una función OTA remota de alta velocidad.
  • 4. Interfaces periféricas enriquecidas: RS485, RS232 y CAN, con interfaz de expansión GPIO de 40 pines
  • 5. Zumbador integrado, compatible con sonidos de acordes.
  • 6. Alta confiabilidad y rendimiento, ampliamente aplicable a industrias como electrodomésticos, industria y nuevas energías, etc.
  • 7. Para una resolución de 1024x600, puede lograr una frecuencia de actualización suave de 60 fps.

  • Aplicaciones:
  • Team Source Display (TSD) se especializa en pantallas LCD (de 0,96 a 32 pulgadas), paneles táctiles, módulos de control inteligente y HMI. Podemos personalizar pantallas integradas STM32 según las necesidades del cliente. Contáctenos hoy mismo para obtener más información. Las aplicaciones de esta pantalla HMI inteligente GEN-4 son las siguientes:
  • 1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.

    2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.

    3. Instrumentos: termómetro clínico, comprobador de cables, relojes digitales, báscula electrónica.

    4. Dispositivos médicos: esfigmomanómetro.

  • 5. [fin si] Equipo deportivo: cinta de correr.

    6. Equipos de control industrial: control remoto, máquina de tarjetas perforadas.

    7. Pantalla de terminal de información: POS, PDA, dispositivos portátiles.

    8. Productos de seguridad: controlador de ascensor, indicador electrónico

  • Y otros otros campos...

GEN-4 STM32 smart display
