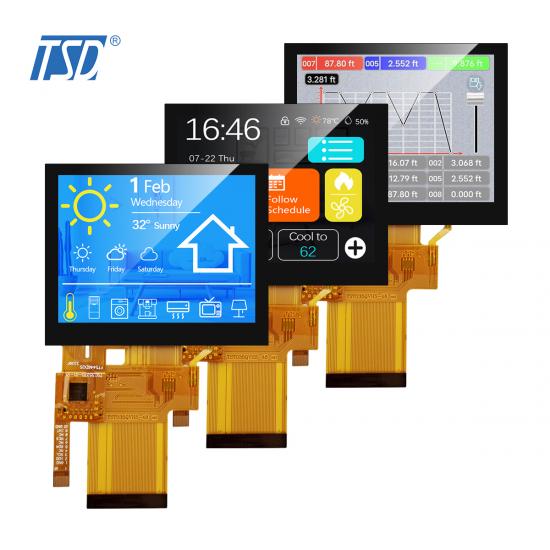

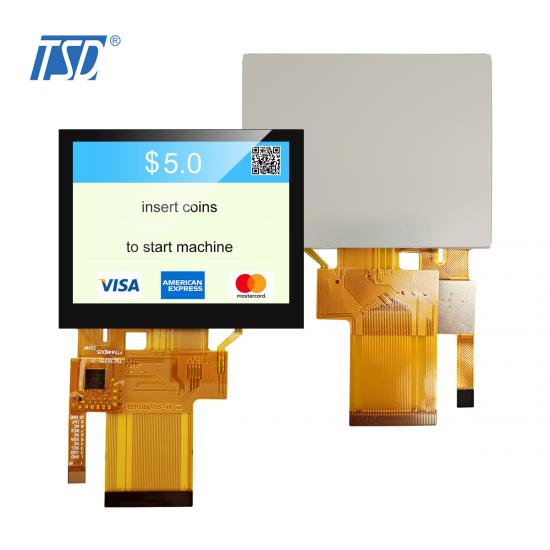

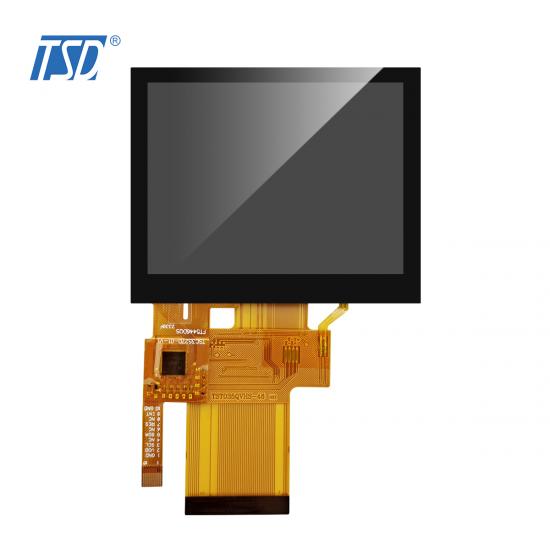

Descripción:

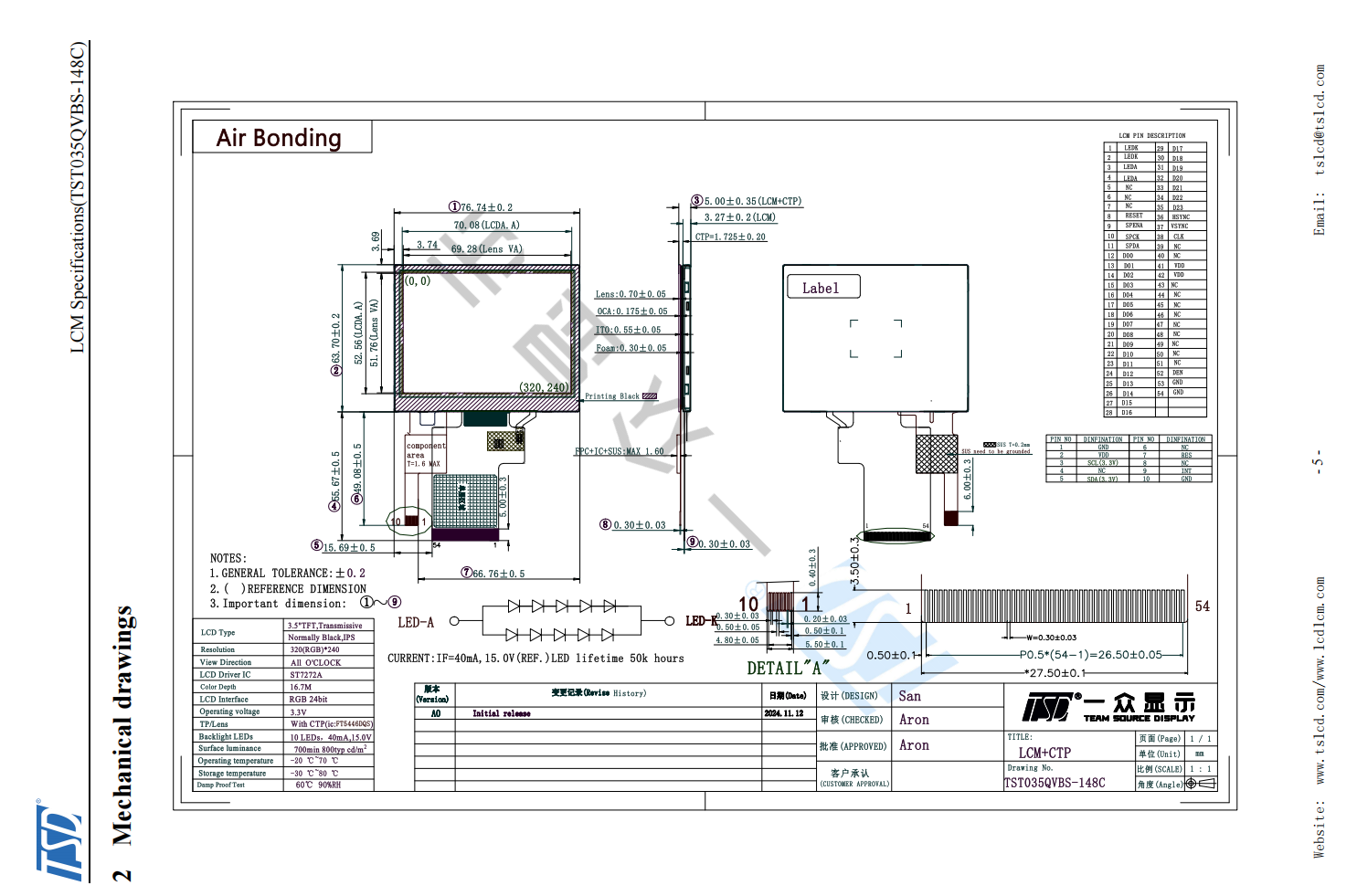

Dibujo:
Especificación
|
Especificación general |
||
|
N.º de pieza |
TST035QVBS-148C
|
|
|
Tamaño de pantalla (diagonal) |
3.5 pulgada |
|
|
Tipo de LCD |
TFT a-Si, transmisivo, normalmente negro, IPS |
|
|
Resolución |
320x (RGB) × 240 |
|
|
Dirección de la vista |
TODAS en punto |
|
|
Esquema del módulo |
76,74 (ancho) x 63,7 (alto) x 5 (profundidad) |
|
|
Área activa |
70,08 (ancho) x 52,56 (alto) |
|
|
Área de visualización |
TODAS en punto |
|
|
Iluminar desde el fondo |
CONDUJO |
|
|
IC del controlador |
ST7272A |
|
|
Interfaz |
RGB de 24 bits |
|
|
Peso (g) |
Por determinar |
|
|
Consumo de energía (w) |
Panel |
Por determinar (típico) |
|
Sistema B/L |
Por determinar (típico) |
|
|
Temperatura de funcionamiento |
-20 ～ 70 |
|
|
Temperatura de almacenamiento |
-30 ～ 80 |
|
|
Descripción de los pines |
||
|
N.º de pin |
Símbolo |
Descripción |
|
1-2 |
LEDK |
Cátodo de retroiluminación LED. |
|
3-4 |
LEDA |
Ánodo de retroiluminación LED. |
|
5-7 |
CAROLINA DEL NORTE |
Sin conexión |
|
8 |
REINICIAR |
Pin de reinicio del sistema. - Un pulso bajo activo en este pin reiniciará el IC. Conéctese a VCC de manera normal. operación |
|
9 |
CS |
Entrada de reloj en serie |
|
10 |
SCK |
Tierra del sistema. (0 V) |
|
11 |
Adventista del Séptimo Día |
Pin de entrada/salida de datos en la interfaz serial |
|
12~19 |
B0-B7 |
Bus de datos azul: B0~B7 |
|
20~27 |
G0-G7 |
Bus de datos verde: G0~G7 |
|
28~35 |
R0-R7 |
Bus de datos rojo: R0~R7 |
|
36 |
HSYNC |
Entrada de sincronización de línea |
|
37 |
VSYNC |
Entrada de sincronización de escritura de trama/RAM |
|
38 |
DCLK |
Fuente de señal de reloj de puntos y oscilador. |
|
39-40 |
CAROLINA DEL NORTE |
Sin conexión |
|
41-42 |
VDD |
Fuente de alimentación para voltaje digital |
|
43-47 |
CAROLINA DEL NORTE |
Sin conexión |
|
48 |
CAROLINA DEL NORTE |
Sin conexión |
|
49 |
CAROLINA DEL NORTE |
Sin conexión |
|
50 |
CAROLINA DEL NORTE |
Sin conexión |
|
51 |
CAROLINA DEL NORTE |
Sin conexión |
|
52 |
Delaware |
Mostrar el pin de habilitación desde el controlador. |
|
53-54 |
Tierra |
Suelo. |
