Descripción:

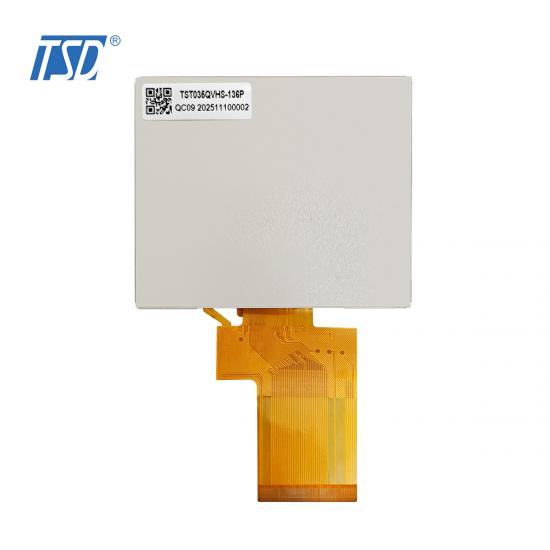

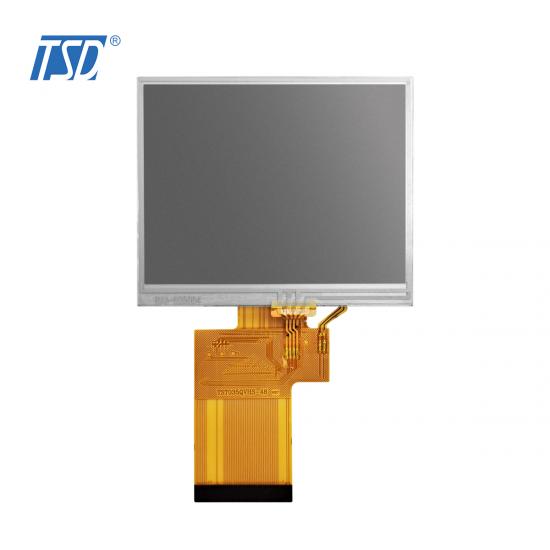

TST035QVHS-136P Es una pantalla de cristal líquido de matriz activa a color de tipo transmisivo que utiliza transistores de película fina amorfos como dispositivos de conmutación. Este producto se compone de un panel LCD TFT, un circuito integrado controlador, un FPC y una unidad de retroiluminación LED. El área de visualización activa es... 70,08 x 52,56 mm y la resolución nativa es 320*240 Las plumas de este producto se enumeran en la siguiente tabla
Dibujo:
Especificación
|
Especificación general |
||
|
N.º de pieza |
TST035QVHS-136P |
|
|
Tamaño de pantalla (diagonal) |
3.5 pulgada |
|
|
Tipo de LCD |
TFT, transflectivo, normalmente negro |
|
|
Resolución |
320 x (RGB) × 240 |
|
|
Dirección de la vista |
A todas horas. Cristal IPS. Visión completa. |
|
|
Esquema del módulo |
76,9 x 63,9 x 3,05 mm |
|
|
Área activa |
70,08*52,56 milímetros |
|
|
Área de visualización |
TODAS en punto |
|
|
Iluminar desde el fondo |
CONDUJO |
|
|
IC del controlador |
ST7272A |
|
|
Interfaz |
RGB |
|
|
Peso (g) |
Por determinar |
|
|
Consumo de energía (w) |
Panel |
Por determinar (típico) |
|
Sistema B/L |
Por determinar (típico) |
|
|
Temperatura de funcionamiento |
-20 ～ 70 |
|
|
Temperatura de almacenamiento |
-30 ～ 80 |
|
|
Descripción de los pines |
||
|
N.º de pin |
Símbolo |
Descripción |
|
1 |
LEDK |
Cátodo de la retroiluminación LED |
|
2 |
LEDK |
Cátodo de la retroiluminación LED |
|
3 |
LEDA |
Ánodo de la retroiluminación LED |
|
4 |
LEDA |
Ánodo de la retroiluminación LED |
|
5 |
CAROLINA DEL NORTE |
Sin conexión |
|
6 |
CAROLINA DEL NORTE |
Sin conexión |
|
7 |
CAROLINA DEL NORTE |
Sin conexión |
|
8 |
Reiniciar |
PIN de reinicio del sistema |
|
9 |
CS |
PIN de selección de chip, si no lo usa, ábralo |
|
10 |
SCK |
Pin del reloj en serie, si no lo usa, ábralo |
|
11 |
Adventista del Séptimo Día |
Pin de entrada/salida de datos en la interfaz serial. Si no lo usa, ábralo. |
|
12-19 |
B0-B7 |
Bus de datos azul |
|
20-27 |
G0-G7 |
Bus de datos verde |
|
28-35 |
R0-R7 |
Bus de datos rojo |
|
36 |
HSYNC |
Entrada de sincronización de línea |
|
37 |
VSYNC |
Entrada de sincronización de escritura de trama/RAM |
|
38 |
DCLK |
Fuente de señal de reloj de puntos y oscilador |
|
39 |
CAROLINA DEL NORTE |
Sin conexión |
|
40 |
CAROLINA DEL NORTE |
Sin conexión |
|
41 |
VDD |
Fuente de alimentación para voltaje digital |
|
42 |
VDD |
Fuente de alimentación para voltaje digital |
|
43-51 |
CAROLINA DEL NORTE |
Sin conexión |
|
52 |
Delaware |
Mostrar el pin de habilitación desde el controlador |
|
53 |
Tierra |
Suelo |
|
54 |
Tierra |
Suelo |

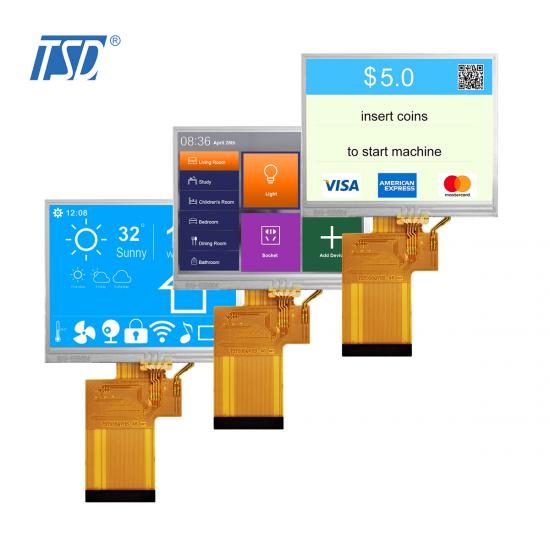

Aplicaciones:
1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.
2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.
3. Instrumentos: termómetro clínico, comprobador de cables, relojes digitales, báscula electrónica.
4. Dispositivos médicos: esfigmomanómetro, electrocardiógrafo
5. Equipo deportivo: Cinta de correr.
6. Equipos de control industrial: control remoto, máquina de tarjetas perforadas.
7. Pantalla de terminal de información: POS, PDA, dispositivos portátiles.
