Descripción:

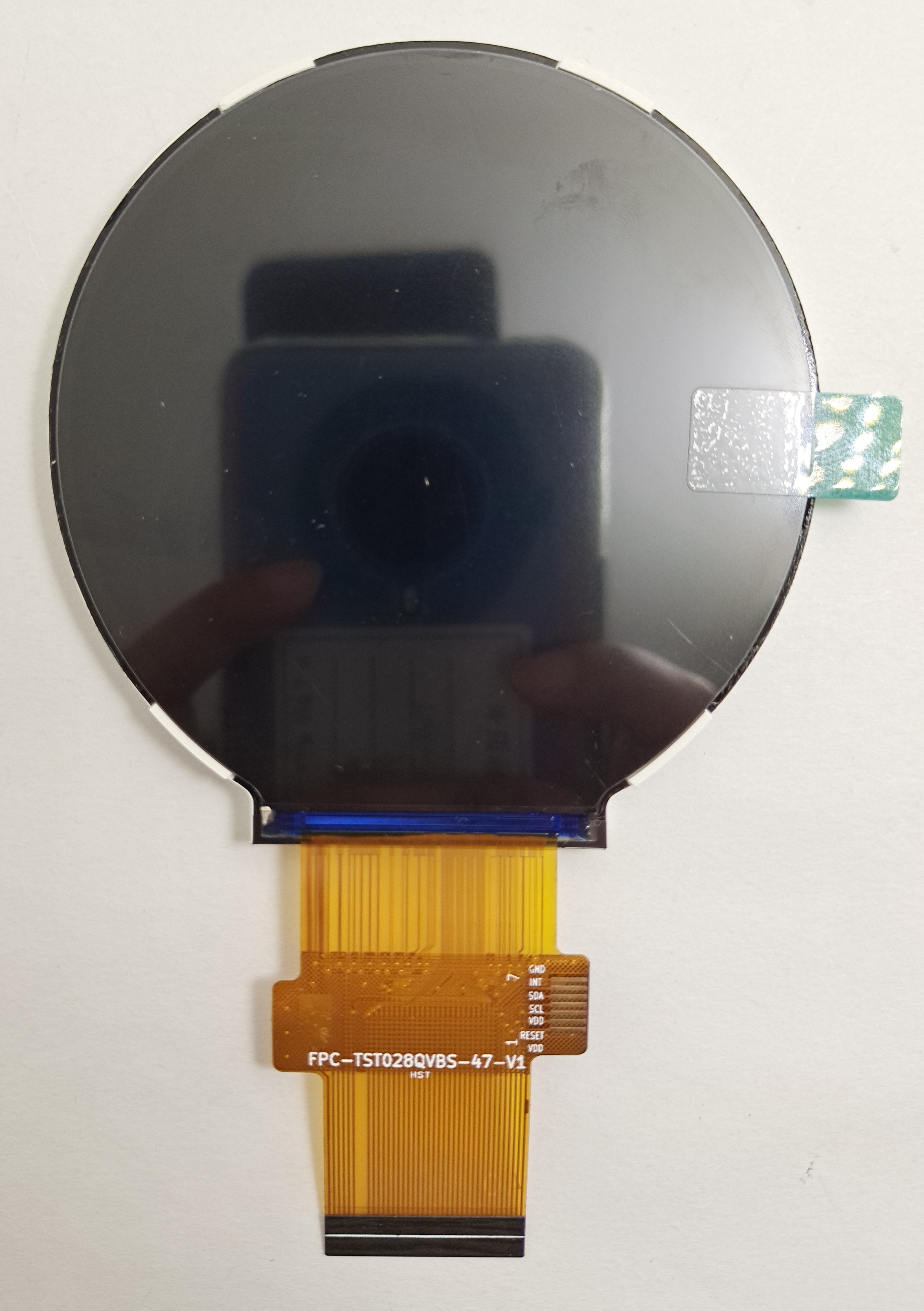

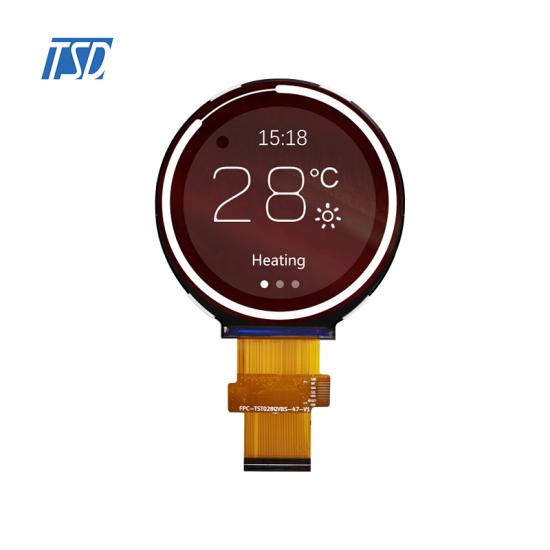

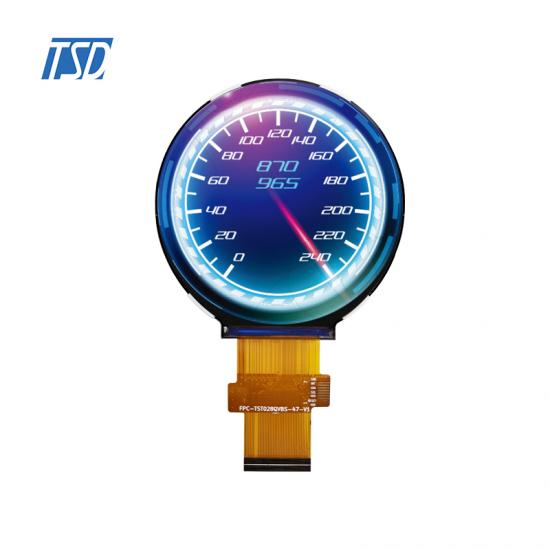

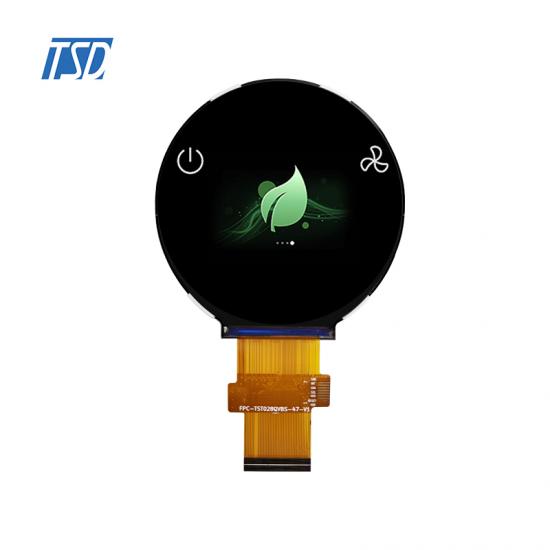

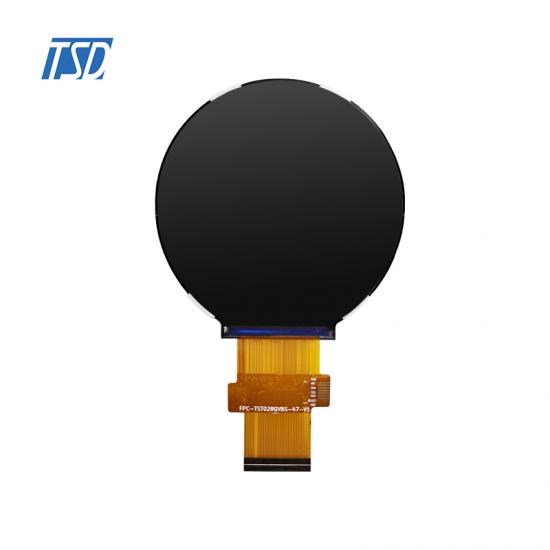

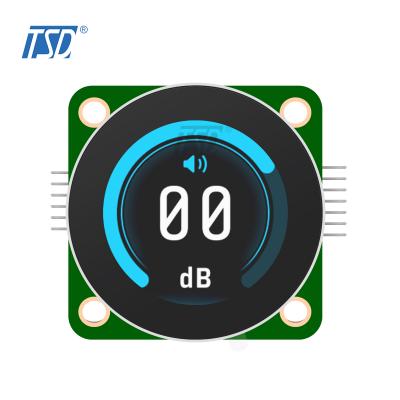

Modelo de visualización de fuentes del equipo TST028WVBS-47 Las series son las estándar LCD TFT redondas en color de 2,8'', normalmente negras con panel IPS de tipo transmisivo,
Resolución de 480 x 480, ST7701S CI del controlador , SPI+ RGB18 bits, profundidad de color de 16,7 M, tratamiento de superficie antirreflejo. Amplia temperatura de funcionamiento: -30 ~ +80.
con RTP y CTP disponibles, brillo 1200nits.
Dibujo:
Presupuesto:
| Especificación general | ||
|
Modo de visualización
|
Pantalla TFT de 2,8 pulgadas, T
Transmisivo, Negro normal, IPS
|
|

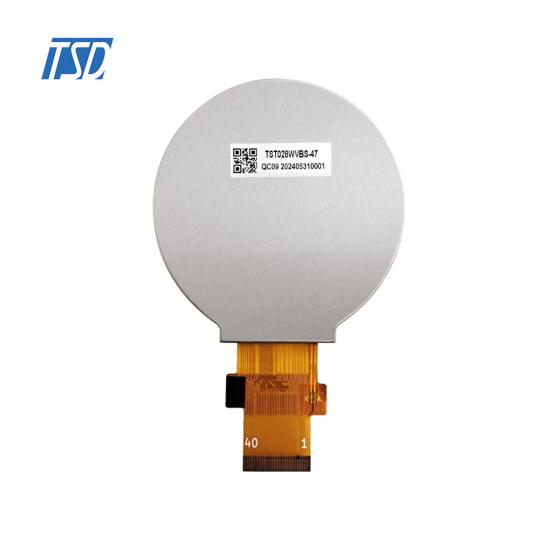

| N.º de pieza | TST028WVBS-47 | |
| Dimensión del contorno (mm) |
75 x 78,26 x 6,0 mm |
|
| Área activa (mm) | 70,13 x 70,13 mm | |
| Resolución (puntos) | 480x (RGB) × 480 | |
| Temperatura de funcionamiento (°C) | -30 ~ +80 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
|
Voltaje de funcionamiento
|
2,8 ~ 3,3 V | |
| Panel táctil | sin | |
| IC del controlador | ST7701S | |
| Disposición de píxeles | Raya RGB | |
| Dirección de la vista | Todas en punto | |
| I interfaz |
SPI+RGB de 18 bits
|
|
| Brillo | 1200 nits | |
| Iluminar desde el fondo | 6 LED, 60 mA, 17,5 V | |
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico). |
| Sistema de conocimiento de embarque | Por determinar (típico). | |
| Vida útil del módulo (horas) | 30.000-50.000 | |
| Definición de la interfaz LCM | ||
| N.º de pin | Símbolo | Descripción |
| 1 | VLEDA | Ánodo de retroiluminación LED |
| 2 | VLED- | Cátodo de la retroiluminación LED |
| 5 | Tierra | Tierra de energía |
| 6 | VCOM | Una fuente de alimentación para el electrodo común TFT-LCD |
| 7 | DVDD | Voltaje de potencia (3,3 V) |
| 8 | MODO | Selección de modo DE/SYNC. |
| 9 | Delaware | Habilitar entrada de datos |
| 10 | VS | Entrada de sincronización vertical |
| 11 | Escuela secundaria | Entrada de sincronización horizontal |
| 12-19 | B7-B0 |
Bus de datos azul |
| 20-27 | G7-G0 | Bus de datos verde |
| 28-35 | R7-R0 | Bus de datos rojo |
| 36 | Tierra |
Tierra de energía |
| 37 | DCLK |
Señal de reloj de puntos para la interfaz DPI (RGB)
|
| 38 | Tierra |
Tierra de energía |
| 39 | De izquierda a derecha |
Control de secuencia de origen derecha o izquierda
|
| 40 | U/D |
Control de escaneo de puerta hacia arriba o hacia abajo
|
| 41 | VGH |
Pin de salida de potencia para el controlador de puerta
|
| 42 | VGL |
Pin de salida de potencia (negativo) para el controlador de puerta
|
| 43 | AVDD |
Pad de potencia para circuito analógico.
|
| 44 | REINICIAR |
PIN de restablecimiento global
|
| 45 | CAROLINA DEL NORTE | No conectar |
| 46 | VCOM |
Una fuente de alimentación para el electrodo común TFT-LCD
|
| 47 | DITHB |
La función de tramado permite el control.
|
| 48 | Tierra |
Tierra de energía
|
| 49-50 | CAROLINA DEL NORTE | No conectar |
Aplicaciones:
Para esta pantalla LCD TFT de 2,8 pulgadas , Resolución de 480x480, adecuada para equipos automotrices/médicos/industriales,
Características del producto:
1. LCD circular de 2,8'' y 480 x 480
2. Temperatura de funcionamiento: -30 ~ +80 grados.
