Pantalla LCD redonda circular TSD de 2,8 pulgadas con resolución de 480 x 480 de grado automotriz

  • Nombre del modelo: TST028WVBS-S64
  • Tipo de LCD: Pantalla LCD TFT de 2,8 pulgadas
  • Resolución: 480x480
  • Ángulo de visión: Todas en punto
  • Brillo: 1000 cd/m2
  • Controlador IC: ST770SI
  • Interfaz: MIPI
  • Pantalla táctil: sin
  • Temperatura de funcionamiento: -30 ~ +85℃
  • Temperatura de almacenamiento: -30 ~ +85℃

Descripción:

La TST028WVBS-S64 es una pantalla LCD IPS TFT de 2,8 pulgadas con interfaz MIPI, que permite personalizar la pantalla táctil. Su pantalla LCD redonda tiene una resolución de 480x480. Dimensiones del contorno es 75x78.26x5.9 mm , el área activa es 70.13x70.13 El controlador IC LCD es ST7701SI, admite comunicación MIPI, la temperatura de funcionamiento es de -30 a 85 ℃, la temperatura de almacenamiento es de -30 a +85 ℃, adecuado para aplicaciones automotrices, como 2 ruedas.

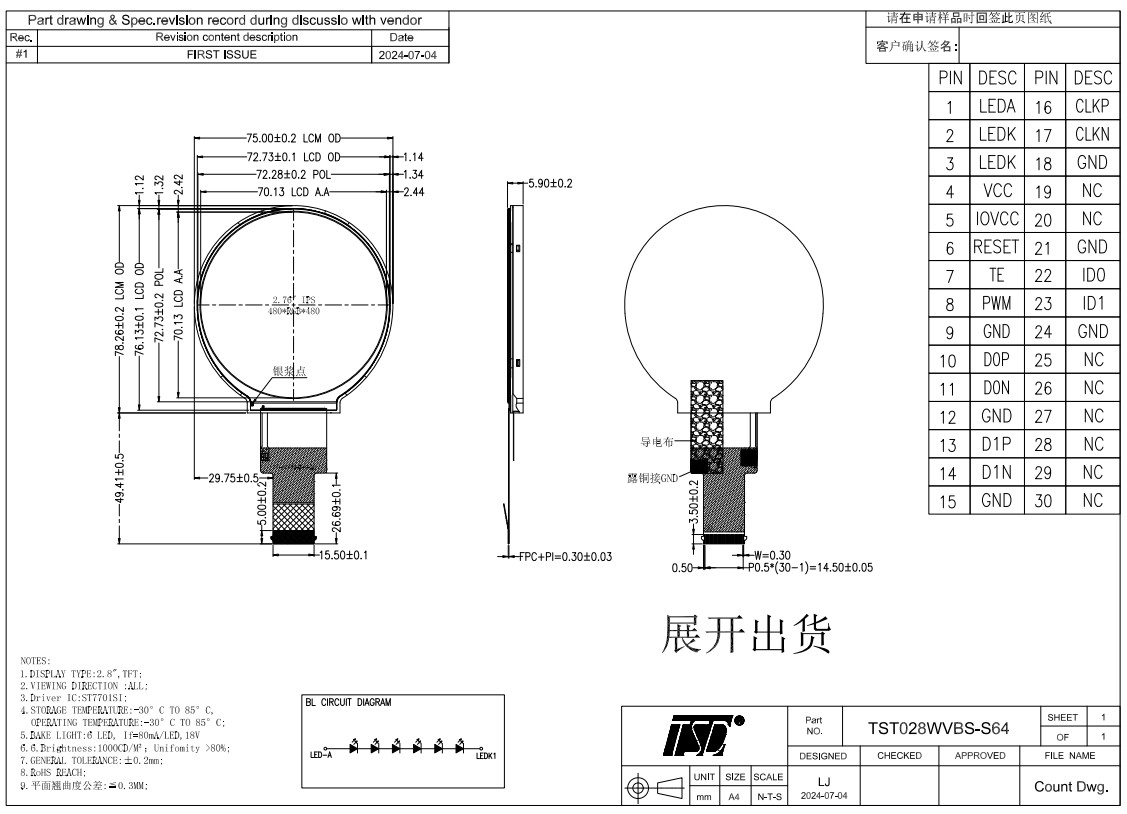

Dibujo:

2.8 inch LCD


Presupuesto:

Especificación general
N.º de pieza TST028WVBS-S64
Oh Dimensión del contorno (mm) 75x78.26x5.9
Área activa (mm) 70.13x70.13
Resolución (puntos) 480x480
Temperatura de funcionamiento (°C) -30 ~ +85 °C
Temperatura de almacenamiento (°C) -30 ~ +85 °C
Número de píxeles 480(H)xRGBx480(V)
Panel táctil sin
IC del controlador ST7701SI
Disposición de píxeles Raya RGB
Modo de visualización Negro normal, IPS, TFT de 2,8 pulgadas
Tratamiento de superficies Antideslumbrante
Dirección de la vista Todo
Peso (g) Por determinar
Consumo de energía (w) Panel Por determinar (típico).
Sistema de conocimiento de embarque Por determinar (típico).
Interfaz MIPI
Vida útil del módulo (horas) 30.000-40.000

Descripción de los pines
N.º de pin Símbolo Descripción
1 LEDK B Pin de entrada del cátodo K de la luz de fondo
2 LEDA Retroiluminación A Método de entrada y salida pin
3

LEDK

B Pin de entrada del cátodo K de la luz de fondo
4 VCC Fuente de alimentación
5 IOVCC Fuente de alimentación
6 REINICIAR Pin de reinicio: al poner cualquiera de los pines en bajo, se inicializa el LSI. Debe reiniciarse después de conectar la alimentación.
7 TE La señal del efecto de desgarro se utiliza para sincronizar la MCU con la memoria del cuadro.
8 modulación por ancho de pulsos (PWM) Ajuste de la luz de fondo
9 Tierra Tierra del sistema (0 V)
10 D0P Datos MIPI 0+
11 NO HACER Datos MIPI 0-
12 Tierra Tierra del sistema (0 V)
13 D1P Datos MIPI 1+
14 D1N Datos MIPI 1-
15 Tierra Tierra del sistema (0 V)
16 CLKP /
17 CLKN /
18 Tierra Tierra del sistema (0 V)
19 CAROLINA DEL NORTE Sin conexión
20 CAROLINA DEL NORTE Sin conexión
21 Tierra Tierra del sistema (0 V)
22 ID0 /
23 Identificación1 /
24 Tierra Tierra del sistema (0 V)
25 CAROLINA DEL NORTE Sin conexión
26 CAROLINA DEL NORTE Sin conexión
27 CAROLINA DEL NORTE Sin conexión
28 CAROLINA DEL NORTE Sin conexión
29 CAROLINA DEL NORTE Sin conexión
30 CAROLINA DEL NORTE Sin conexión


Aplicaciones:

Nuestra pantalla LCD TFT a color de 2,8 pulgadas está diseñada específicamente para aplicaciones de automoción y movilidad, incluyendo scooters eléctricos, motocicletas y otros sistemas de vehículos compactos. Esta pantalla, compacta pero robusta, ofrece una visibilidad nítida, alto brillo (opcional) y amplios ángulos de visión, lo que garantiza que la información esencial (velocidad, nivel de batería, navegación, etc.) se mantenga legible en diversas condiciones de iluminación.


Características clave para la integración del vehículo:


✔ Legibilidad a la luz del sol: opciones de alta luminancia (hasta 1000 nits) para visibilidad en exteriores
✔ Amplio rango de temperatura (-30 °C a +85 °C o personalizado) para un funcionamiento confiable en todos los climas
✔ Resistente a vibraciones y golpes: Estructura reforzada para mayor durabilidad en caminos difíciles
✔ Interfaz personalizada: admite interfaz SPI; puede mostrar velocímetro, íconos de batería, indicadores de advertencia, etc.


Aplicaciones típicas:

Tableros de instrumentos de scooters/motos eléctricas
Pantallas del sistema de gestión de la batería
Pantallas de telemetría de vehículos compactos
