Descripción:

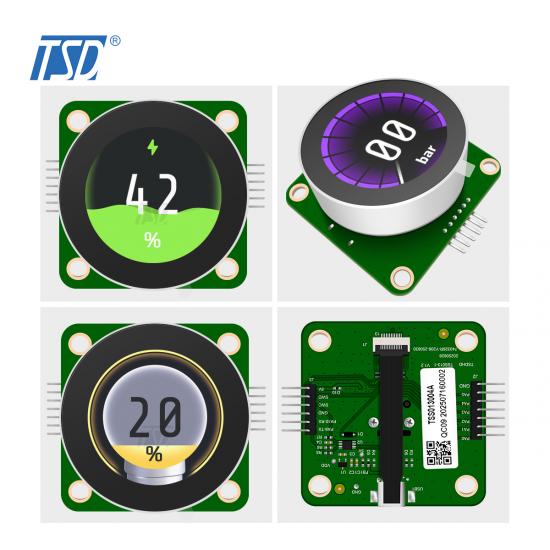

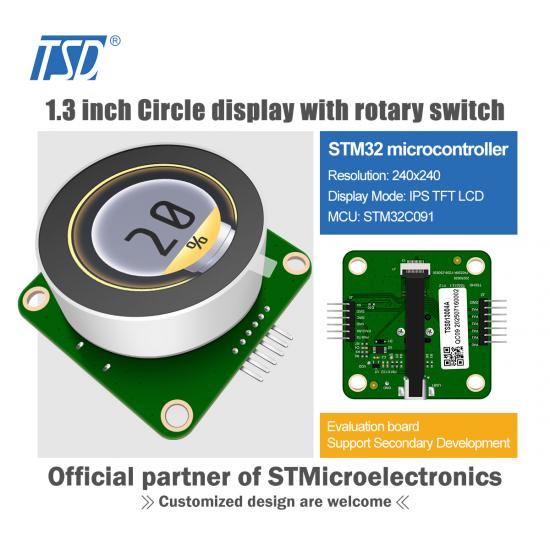

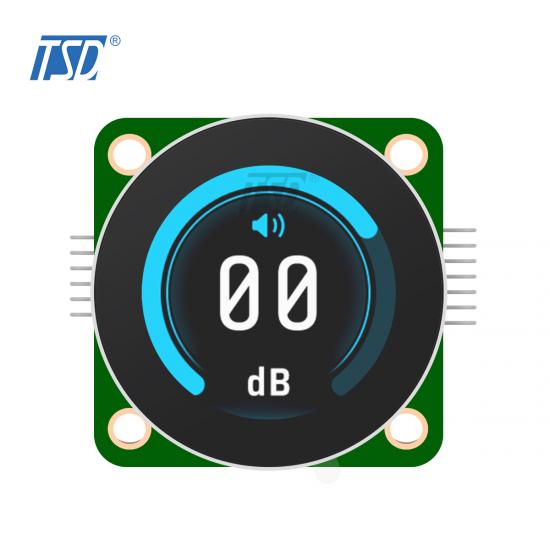

La pantalla LCD TFT redonda IPS TSD TFT de 1,3 pulgadas con resolución de 240x240 y microcontrolador STM32C091 es compatible con una placa AD cuadrada. Incorpora conexión USB a UART para facilitar las pruebas UART mediante PC. Esta pantalla de 1,3 pulgadas es ideal para aplicaciones domésticas inteligentes como cafeteras, lavadoras, inodoros inteligentes, termostatos, controladores de aire acondicionado, etc. Podemos ofrecerle una solución HMI completa.
Esta solución de perilla es un módulo de interruptor de perilla con pantalla TFT a color y comunicación serial basado en la plataforma RTOS/STM32. Mediante algoritmos de optimización, logra una rápida colaboración entre el chip principal, la pantalla y el interruptor del codificador, lo que resulta en una excelente frecuencia de actualización de pantalla y un efecto de visualización dinámico. El módulo adopta un diseño integrado, con la pantalla, el control eléctrico y el interruptor de codificación integrados en un solo cuerpo, lo que ofrece una excelente fiabilidad y una excelente sensación de control. Es adecuado para diversas aplicaciones que requieren control mediante botones, como electrodomésticos, hogares inteligentes, controles centrales de automóviles, equipos de belleza y controles industriales.

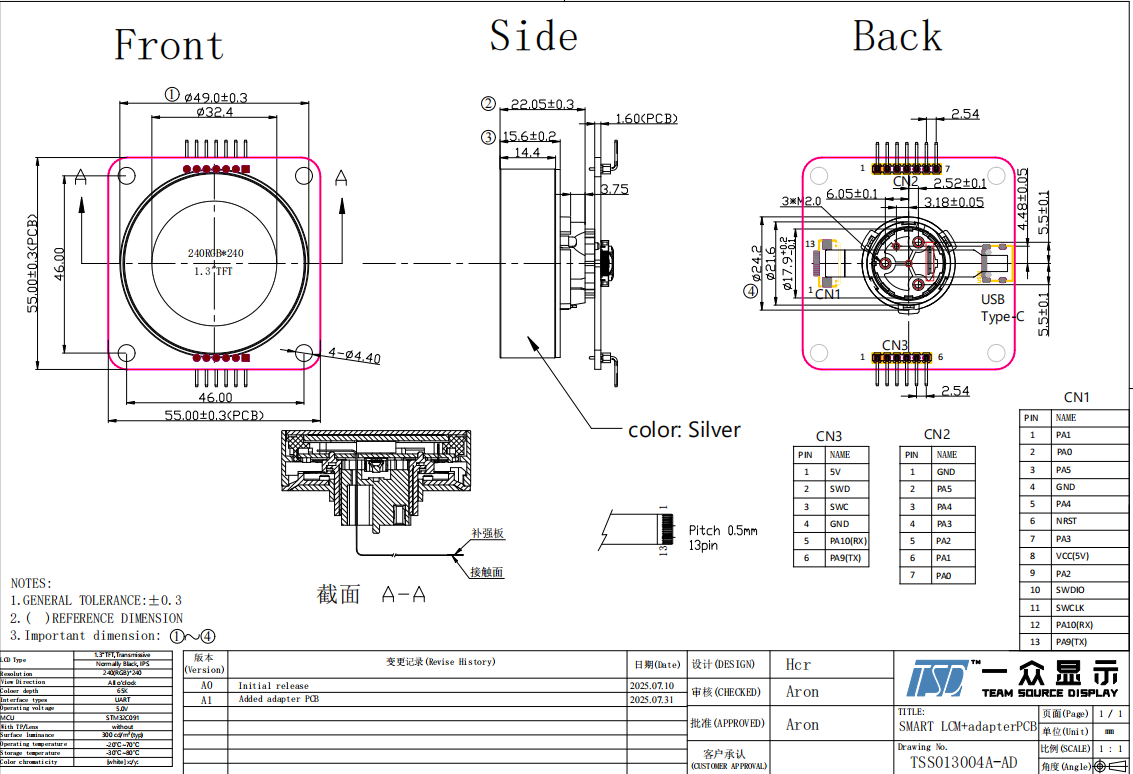

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TSS013004A-AD | |
| Dimensión del contorno (mm) |
49 (ancho) x 49,0 (alto) x 22,05 (profundidad) |
|
| Área activa (mm) | 32,4 (ancho) x 32,4 (alto) | |
| Resolución (puntos) | 240x (RGB) × 240 | |
| Temperatura de funcionamiento (°C) | -20 ~ +70 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles | 240RGB(H)xRGBx240V) | |
| Panel táctil | sin | |
| IC del controlador | STM32C091 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 1,3 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico). |
| Sistema de conocimiento de embarque | Por determinar (típico). | |
| Interfaz | UART | |
| Vida útil del módulo (horas) | 50.000-100.000 | |
| Definición de interfaz | ||
| N.º de pin | Símbolo | Descripción |
| 1 | 5 V | Potencia 4,5 V ~ 5,5 V, valor típico 5 V/100 mA |
| 2 | SWD | Fecha SWD 3.3V |
| 3 | SWC | SWC Fecha 3.3V |
| 4 | Tierra | Suelo |
| 5 | RA10 (RX) | Receptor UART de 3,3 V |
| 6 | RA9 (TX) | Transmisor UART de 3,3 V |
- Características:
- Especificaciones de la pantalla: Pantalla IPS de 1,3" con resolución de 240*240
- Método de almacenamiento: 64 Mbit norFlash (compatible con personalización)
- Tipo de operación: Girar y presionar
- Luz ambiental: Círculo de luz tricolor RGB en la parte inferior, personalizable
- Contenido de la interfaz de usuario: Admite personalización y desarrollo secundario de TouchGFX
- Aspecto: Plástico cromado/placa de cubierta de vidrio negro integrada 2.0D/2.5D (personalizable)
- Voltaje de funcionamiento: 4,5 V ~ 5,5 V, típico: 5 V
- Corriente de funcionamiento: 50 mA ～ 150 mA, típico 80 mA
- Color de la pantalla: 65 mil
- Brillo de la pantalla: 300土10%cd/m2
- Temperatura de funcionamiento: -20 °C ～ 70 °C/96 °F
- Temperatura de almacenamiento: -30 °C ～ 80 °C/96 h
- Ventajas:
- Modo de operación simple y fácil: rotación de detección de partículas desbloqueadas izquierda y derecha + rebote de esponja de presión axial
- Unión óptica OCA en color con anillo exterior de excelente rendimiento sin costuras
- Diseño elegante con lámpara de atmósfera circular RGB inferior.
- STM32C091: potente núcleo Arm® Cortex®-M0+ de 32 bits para aplicaciones sensibles a los costes
- Larga vida útil de rotación, hasta 30.000 veces (1 semana positiva + 1 semana negativa cuenta como 1 vez), la vida útil de prensado es de más de 30.000 veces
