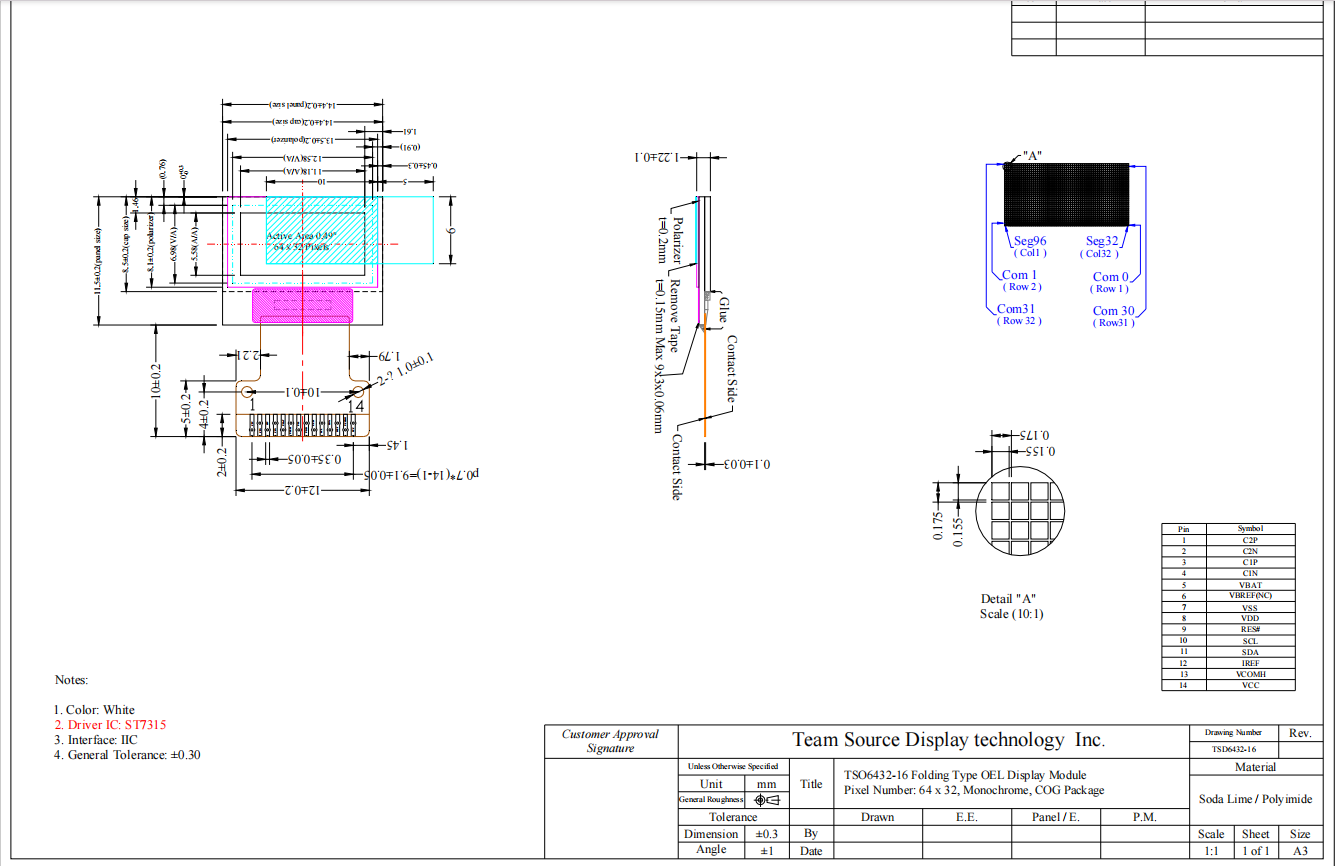

Panel de pantalla PMOLED OLED 64x32 de 0,49 pulgadas TSD

Especificación general

N.º de pieza

TSO6432-16

Matriz de puntos

64 (ancho) × 32 (alto)

Tamaño del píxel

0,155 (ancho) × 0,155 (alto)

Paso de píxeles

0,175 (ancho) × 0,175 (alto)

Área activa

11,18 (ancho) × 5,58 (alto)

Tamaño del panel

14,5 (ancho) × 11,6 (alto) × 1,22 (alto)

Panel táctil

sin

Modo de visualización

Matriz pasiva

Tamaño diagonal A/A

0.49

Peso del módulo

0,405 g ± 10 %

Descripción de los pines

N.º de pin

Símbolo

Descripción

1

C2P

Pin para condensador de bomba de carga; Conectar entre sí con un condensador.

Conectarse entre sí

2

C2N

Terminal negativo del condensador elevador de voltaje

3

C1P

Pin para condensador de bomba de carga; Conectar entre sí con un condensador.

4

C1N

Terminal negativo del condensador elevador de voltaje

5

VBAT

Fuente de alimentación para circuito regulador de bomba de carga.

6

Referencia breve virtual

CAROLINA DEL NORTE

7

VSS

Circuito lógico con puesta a tierra

Conectado a tierra externa.

8

VDD

Fuente de alimentación

9

RES#

Este pin es la entrada de señal de reinicio. Cuando el pin se pone en BAJO, se inicializa el chip.

ejecutado. Mantenga este pin ALTO (es decir, conectado a VDD) durante el funcionamiento normal.

10

SCLK

Entrada de reloj.

11

Adventista del Séptimo Día

Entrada de datos

12

IREF

Este es el pin de referencia de corriente de salida del segmento.

Se debe conectar una resistencia entre este pin y VSS para mantener el IREF.

13

VCOMH

El pin para el nivel de voltaje deseleccionado de la señal COM.

Se debe conectar un condensador entre este pin y VSS.

14

VCC

Fuente de alimentación para la tensión de control del panel. Esta es también la tensión de alimentación más positiva.

pin de alimentación. Cuando la bomba de carga está habilitada, se debe conectar un condensador entre

este pin y VSS.
