Módulo LCD IPS TFT TSD de 2,9 pulgadas con resolución 376x960 e interfaz MIPI

  • Nombre del modelo: TST029FWBS-X12
  • Tipo de LCD: Pantalla LCD TFT de 2,9 pulgadas
  • Resolución: 376x960
  • Ángulo de visión: Todas en punto
  • Brillo: 450 cd/m2
  • Controlador IC: ST770S
  • Interfaz: MIPI
  • Pantalla táctil: sin
  • Temperatura de funcionamiento: -30 ~ +85℃
  • Temperatura de almacenamiento: -40 ~ +90℃

Descripción:

La TST029FWBS-X12 es una pantalla LCD IPS TFT de 2,9 pulgadas con interfaz MIPI, que permite personalizar la pantalla táctil. Esta especificación se aplica al módulo LCD transmisivo de matriz de puntos TFT suministrado por TEAM SOURCE DISPLAY.

Especificaciones del LCD: Rendimiento 1/480, puntos 376xRGBx960, temperatura de funcionamiento: -30 a 85 °C, temperatura de almacenamiento: -40 a +90 °C. Para conocer las especificaciones básicas del controlador IC, consulte la hoja de datos y especificaciones del IC (ST7701S). Apto para aplicaciones automotrices, como ruedas de dos ruedas.

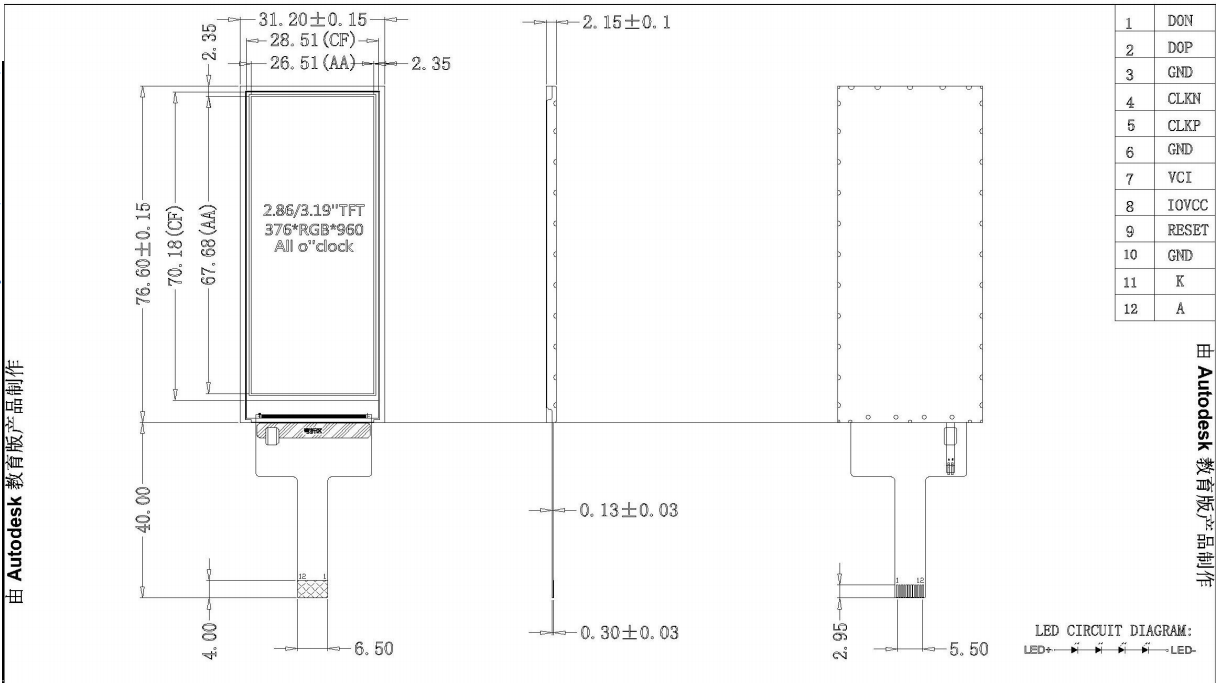

Dibujo:

2.9 inch TFT


Presupuesto:

Especificación general
N.º de pieza TST029FWBS-X12
Oh Dimensión del contorno (mm) 31,2 x 76,6 x 2,15
Área activa (mm) 26,51 x 67,88
Resolución (puntos) 376x960
Temperatura de funcionamiento (°C) -30 ~ +85 °C
Temperatura de almacenamiento (°C) -40 ~ +90 °C
Número de píxeles 376(H)xRGBx960(V)
Panel táctil sin
IC del controlador ST7701S
Disposición de píxeles Raya RGB
Modo de visualización Negro normal, IPS, TFT de 2,9 pulgadas
Tratamiento de superficies Antideslumbrante
Dirección de la vista Todo
Peso (g) Por determinar
Consumo de energía (w) Panel Por determinar (típico)
Sistema B/L Por determinar (típico)
Interfaz MIPI
Vida útil del módulo (horas) 30.000

Descripción de los pines
N.º de pin Símbolo Descripción
1 NO HACER Señal de datos MIPI
2 D0P Señal de datos MIPI
3

Tierra

Suelo
4 CLKN señal de reloj MIPI
5 CLKP señal de reloj MIPI
6 Tierra Suelo
7 VCI Voltaje de alimentación (2,8 V ~ 3,3 V)
8 IOVCC Fuente de alimentación para sistema de E/S (1,8 V ~ 3,3 V)
9 REINICIAR Restablecer PIN
10 Tierra Suelo
11 K Luz de fondo (-)
12 A Luz de fondo (+)


Aplicaciones:

Nuestra pantalla LCD TFT a color de 2,9 pulgadas, también llamada módulo LCD de 2,86 pulgadas, está diseñada específicamente para aplicaciones de automoción y movilidad, incluyendo scooters eléctricos, motocicletas y otros sistemas de vehículos compactos. Esta pantalla, compacta pero robusta, ofrece una visibilidad nítida, alto brillo (opcional) y amplios ángulos de visión, lo que garantiza que la información crítica (velocidad, nivel de batería, navegación, etc.) se mantenga legible en diversas condiciones de iluminación.


Características clave para la integración del vehículo:


✔ Legibilidad a la luz del sol: opciones de alta luminancia (hasta 1000 nits) para visibilidad en exteriores
✔ Amplio rango de temperatura (-30 °C a +85 °C o personalizado) para un funcionamiento confiable en todos los climas
✔ Resistente a vibraciones y golpes: Estructura reforzada para mayor durabilidad en caminos difíciles
✔ Interfaz personalizada: admite la interfaz MIPI; puede mostrar el velocímetro, los íconos de la batería, los indicadores de advertencia, etc.


Aplicaciones típicas:

Tableros de instrumentos de scooters/motos eléctricas
Pantallas del sistema de gestión de la batería
Pantallas de telemetría de vehículos compactos
