Descripción:
El modelo TST062WSBE-02 es un módulo de pantalla LCD TFT de 6,2 pulgadas con interfaz RGB. Este módulo admite una resolución de 1024x600 y muestra 262.000 colores. Su pantalla IPS ofrece un ángulo de visión completo en punto. Su voltaje de alimentación es de 3,3 V. Su temperatura de funcionamiento es de -30 a 80 °C y la de almacenamiento de -30 a 80 °C. Es ampliamente utilizado en aplicaciones automotrices.

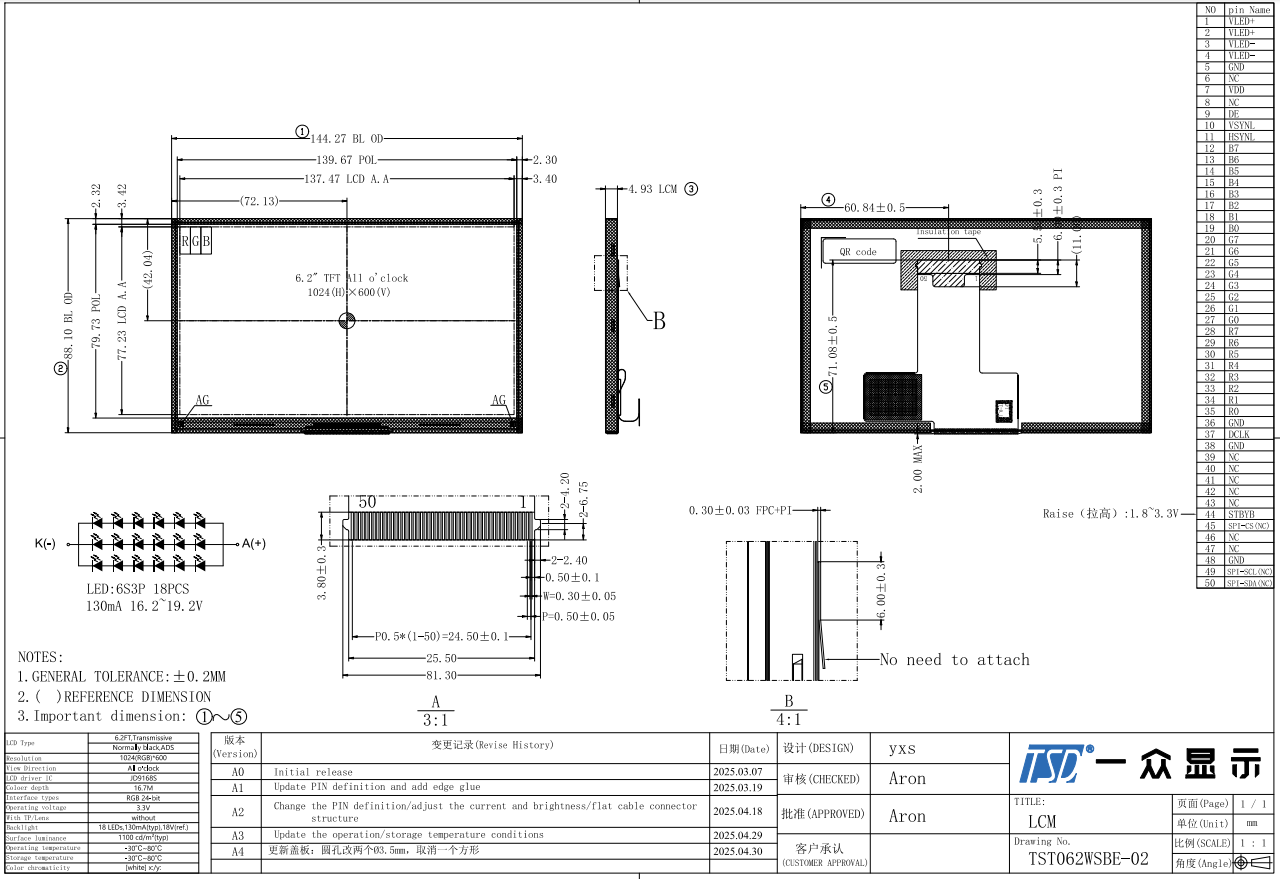

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST062WSBE-02 | |
| Oh Dimensión del contorno (mm) | 144,27 x 88,1 x 4,93 | |
| Área activa (mm) | 137,47 x 77,23 | |
| Resolución (puntos) | 1024x600 | |
| Temperatura de funcionamiento (°C) | -30 ~ +80 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles | 1024(H)xRGBx600(V) | |
| Panel táctil | sin | |
| Color de la pantalla | 262 mil | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS TFT de 6,2 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| Sistema B/L | Por determinar (típico) | |
| Interfaz | RGB | |
| Vida útil del módulo (horas) | 30.000-40.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | VLED+ | Alimentación para retroiluminación LED (ánodo) |
| 2 | VLED+ | Alimentación para retroiluminación LED (ánodo) |
| 3 | VLED- | Alimentación para retroiluminación LED (cátodo) |
| 4 | VLED- | Alimentación para retroiluminación LED (cátodo) |
| 5 | Tierra | Tierra de energía |
|
6 |
VCOM | Voltaje común |
| 7 | DVDD | Alimentación para circuitos digitales |
| 8 | MODO | Selección de modelo DE/SYNC |
| 9 | Delaware | Habilitación de entrada de datos |
| 10 | VS | Entrada de sincronización vertical |
| 11 | Escuela secundaria | Entrada de sincronización horizontal |
| 12~19 | B7 ~ B0 | Datos azules |
| 20~27 | G7~G0 | Datos verdes |
| 28~35 | R7 ~ R0 | Datos rojos |
| 36 | Tierra | Tierra de energía |
| 37 | DCLK | Reloj de muestra |
| 38 | Tierra | Tierra de energía |
| 39 | De izquierda a derecha | Selección izquierda/derecha |
| 40 | U/D | Selección arriba/abajo |
| 41 | VGH | Voltaje de compuerta ON |
| 42 | VGL | Voltaje de puerta apagada |
| 43 | AVDD | Alimentación para circuito analógico |
| 44 | REINICIAR | PIN de restablecimiento global |
| 45 | CAROLINA DEL NORTE | Sin conexión |
| 46 | VCOM | Voltaje común |
| 47 | DITHB | Función de tramado |
| 48 | Tierra | Tierra de energía |
| 49 | CAROLINA DEL NORTE | Sin conexión |
| 50 | CAROLINA DEL NORTE | Sin conexión |
Características:
- - Alta relación de contraste
- - Tiempo de respuesta rápido
- - Resolución de 1024 x 600
- - Amplia temperatura de funcionamiento
- - Modo DE(Habilitación de datos) y modo DE+SYNC
- - Interfaz RGB
- - Dirección de escaneo reversible
- - Cumplimiento de RoHS
