Descripción:

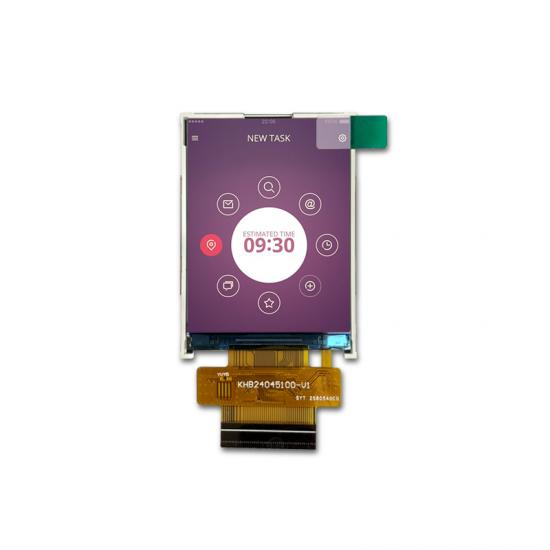

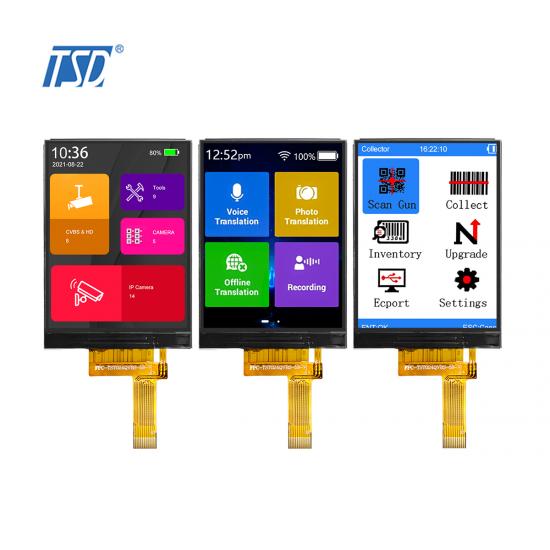

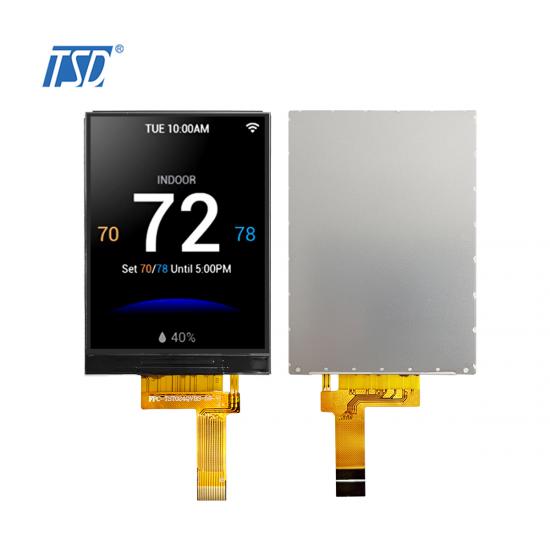

El TST024QVBS-59 es un módulo LCD IPS TFT de 2,4 pulgadas con interfaz 4SPI, que permite personalizar la pantalla táctil. Su panel IPS ofrece un ángulo de visión completo y una resolución de 240x320. Su tamaño es de 40,44x57 mm y su grosor es de 2,26 mm. Su área activa es de 36,72x48,96 mm. El controlador LCD es ST7789P3 y su voltaje de funcionamiento es de 2,8 V a 3,3 V. Su temperatura de funcionamiento es de -30 °C a 80 °C y la de almacenamiento de -30 °C a +80 °C. Es adecuado para aplicaciones automotrices, como el uso de ruedas de dos ruedas.

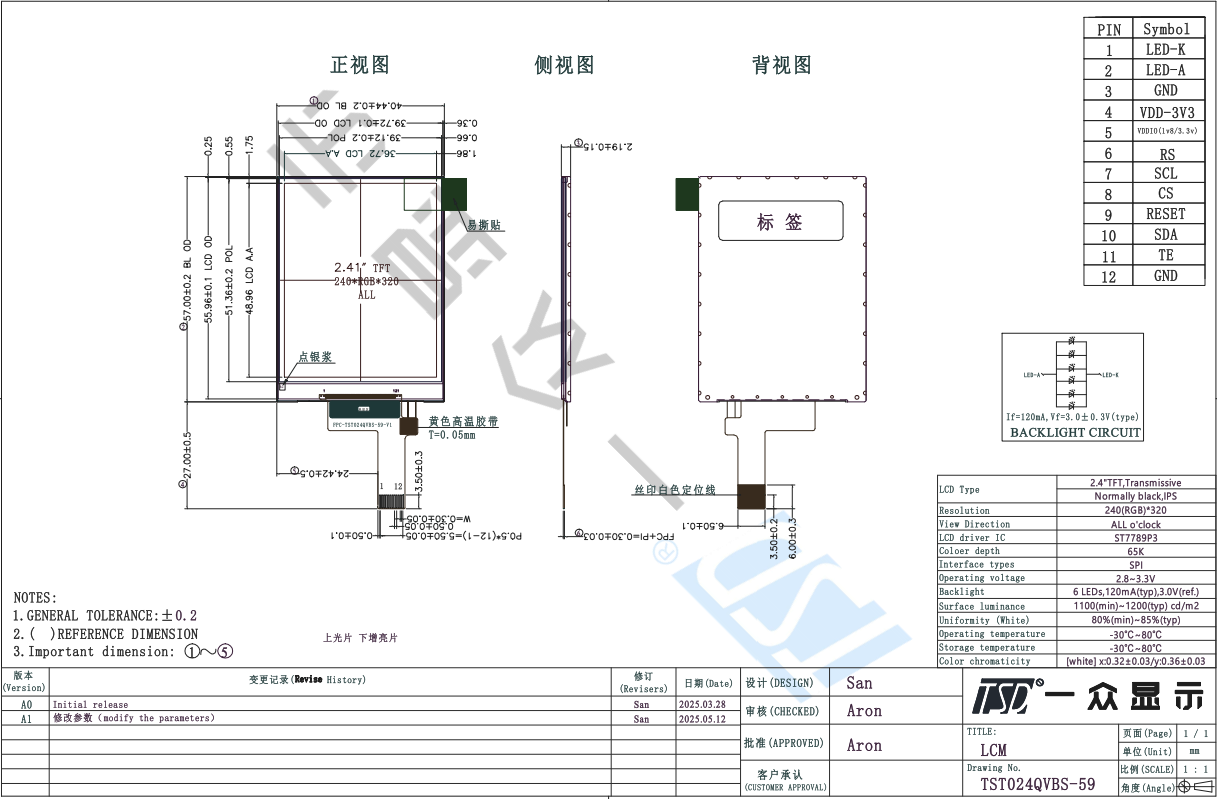

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST024QVBS-59 | |
| Oh Dimensión del contorno (mm) | 40,44 x 57 x 2,26 | |
| Área activa (mm) | 36,72 x 48,96 | |
| Resolución (puntos) | 240x320 | |
| Temperatura de funcionamiento (°C) | -30 ~ +80 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles | 240(H)xRGBx320(V) | |
| Panel táctil | sin | |
| IC del controlador | ST7789P3 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 2,4 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico). |
| Sistema de conocimiento de embarque | Por determinar (típico). | |
| Interfaz |
SPI
|
|
| Vida útil del módulo (horas) | 30.000-40.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | LEDK | B Pin de entrada del cátodo K de la luz de fondo |
| 2 | LEDA | Retroiluminación A Método de entrada y salida pin |
| 3 | Tierra | Tierra del sistema (0 V) |
| 4 | VDD 3V3 | Fuente de alimentación |
| 5 | VDD E/S_(1,8/3,3 V) | Fuente de alimentación |
| 6 | RS | Pin de selección de datos/comandos de visualización en interfaz paralela |
| 7 | SCL | Pin de reloj de la interfaz SPI |
| 8 | CSX | Pin de selección de chip |
| 9 | REINICIAR | Pin de reinicio: al poner cualquiera de los pines en bajo, se inicializa el LSI. Debe reiniciarse después de conectar la alimentación. |
| 10 | Adventista del Séptimo Día | Pin de entrada de la interfaz SPI |
| 11 | TE | La señal del efecto de desgarro se utiliza para sincronizar la MCU con la memoria del cuadro. |
| 12 | Tierra | Tierra del sistema (0 V) |
Aplicaciones:
Nuestra pantalla LCD TFT a color de 2,4 pulgadas está diseñada específicamente para aplicaciones de automoción y movilidad, incluyendo scooters eléctricos, motocicletas y otros sistemas de vehículos compactos. Esta pantalla, compacta pero robusta, ofrece una visibilidad nítida, alto brillo (opcional) y amplios ángulos de visión, lo que garantiza que la información esencial (velocidad, nivel de batería, navegación, etc.) se mantenga legible en diversas condiciones de iluminación.
Características clave para la integración del vehículo:
✔ Legibilidad a la luz del sol: opciones de alta luminancia (hasta 1200 nits) para visibilidad en exteriores
✔ Amplio rango de temperatura (-30 °C a +80 °C o personalizado) para un funcionamiento confiable en todos los climas
✔ Resistente a vibraciones y golpes: Estructura reforzada para mayor durabilidad en caminos difíciles
✔ Interfaz personalizada: admite interfaz SPI; puede mostrar velocímetro, íconos de batería, indicadores de advertencia, etc.
Aplicaciones típicas:
Tableros de instrumentos de scooters/motos eléctricas
Pantallas del sistema de gestión de la batería
Pantallas de telemetría de vehículos compactos
