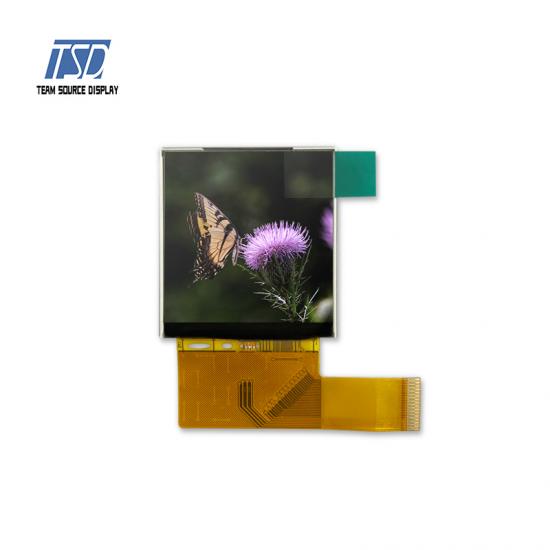

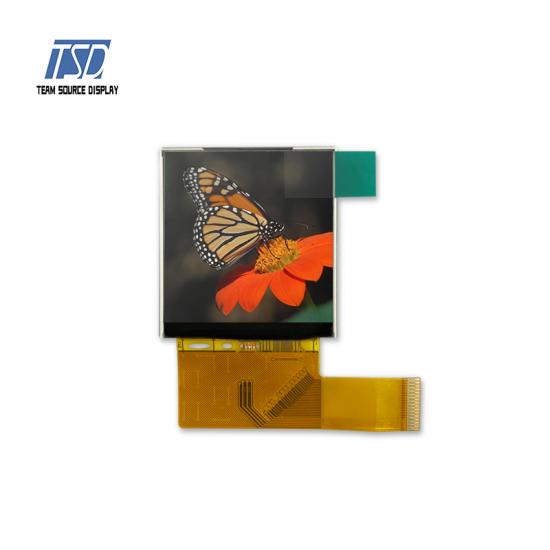

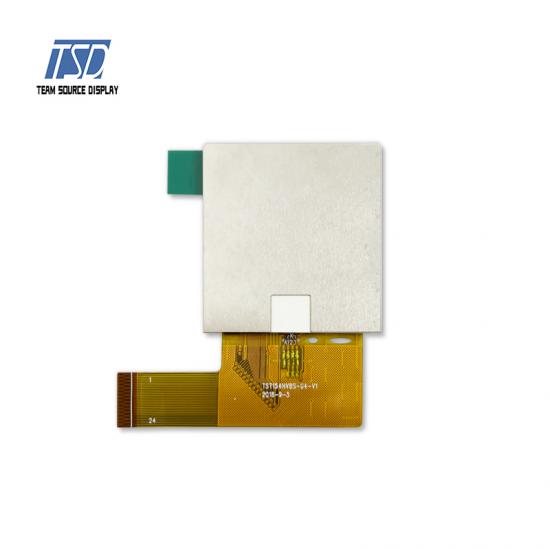

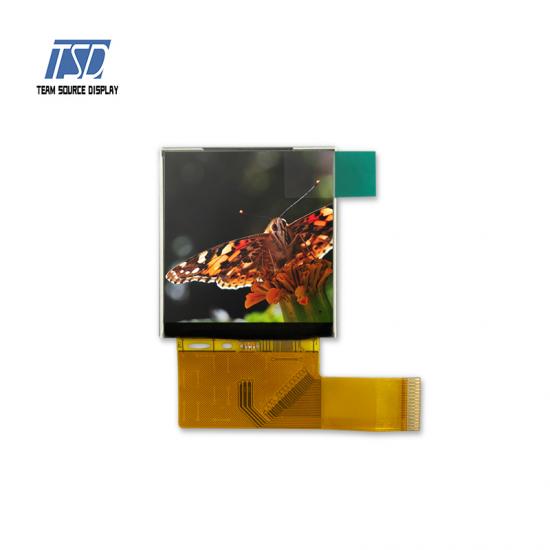

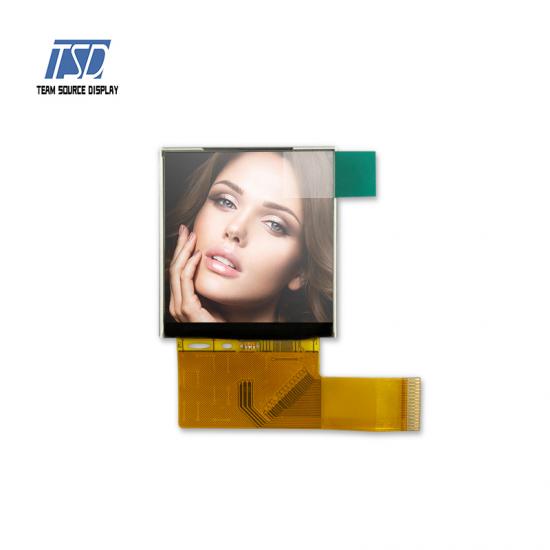

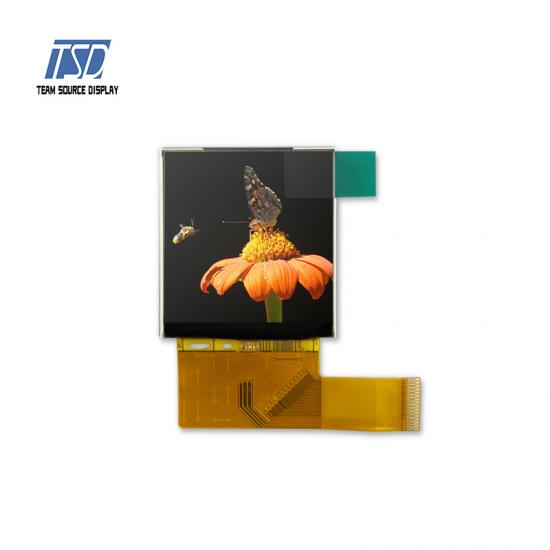

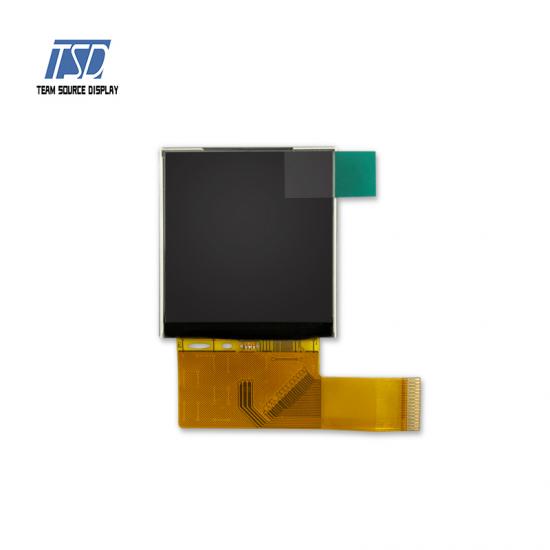

Módulo TFT-LCD TSD IPS cuadrado de 1,54 pulgadas 320x320 mcu

  • Nombre del modelo: TST154HVBS-04
  • Tipo de LCD: Pantalla LCD TFT de 1,54 pulgadas
  • Resolución: 320x320
  • Ángulo de visión: todas las horas
  • Brillo: 280 cd/m2
  • Controlador IC: ST7796S
  • Interfaz: MCU 8/16 bits
  • Pantalla táctil: sin panel táctil capacitivo
  • Temperatura de funcionamiento: -20 ~ +70 ℃
  • Temperatura de almacenamiento: -30 ~ +80 ℃

Descripción:



TST154HVBS-04 es un módulo LCD tft cuadrado de 1,54 pulgadas con resolución de 320x320, es MCU de 8/16 bits en 31 pines y se puede personalizar para otros mapas de pines. El brillo es de 280 nits. Es adecuado para aplicaciones en interiores, como relojes inteligentes, pantallas de control de termostatos, registradores híbridos, dispositivos de medición de temperatura, etc. La corriente de retroiluminación es de 60 mA y el voltaje de retroiluminación es de 3,1 V, con 3 LED de retroiluminación. Este módulo LCD TFT de 1,54 pulgadas está diseñado con ST7796S, la dirección de visualización es a todas horas, la profundidad de color es de 65K, retroiluminación blanca y tipo transmisivo.


Dibujo:




Especificaciones:



Especificación general
Número de pieza  TST154HVBS-04
Dimensión del contorno (mm)

31,82×33,87×1,8

Área activa (mm) 27.744×27.744
Resolución (puntos) 320x320
Temperatura de funcionamiento (°C) -20 ~ +70 °C
Temperatura de almacenamiento (°C) -30 ~ +80 °C
Número de píxeles (píxeles) 320(H)xRGBx320(V)
Panel táctil  sin CTP
Controlador IC ST7796S
Disposición de píxeles franja RGB
Modo de visualización Normalmente negro, IPS, TFT de 1,54 pulgadas
Tratamiento de superficies Anti reflejante
Ver dirección  Todo
Peso (gramos) Por determinar
Consumo de energía (w) Panel Por determinar (típico)
sistema B/L Por determinar (típico)
Interfaz MCU de 8/16 bits
Vida útil del módulo (horas) 20.000-30.000





Descripción de los pines
Pin No.  Símbolo Descripción
1 Tierra Suelo
2 IM0 IM0: MCU de 16 bits, DB0-DB15. IM0: MCU de 8 bits, DB0-DB7.
3 REINICIAR Restablecer señal de entrada
4-19 DB15-DB0 bus de datos de 16 bits
20 RD Leer pin de entrada de señal
21 WR Escribir pin de entrada de señal
22 corriente continua Pin de selección de datos/comandos
23 CS Señal de selección de chip, baja activa
24 TE Señal de salida de efecto desgarro
25 IOVCC Fuente de alimentación para E/S: 1,8-+2,8/3,3V
26 VCC Fuente de alimentación para +2,8/3,3V
27 Tierra Campo del sistema. (0V)
28 LEDK3 Luz de fondo K Pin de entrada del cátodo
29 LEDK2 Luz de fondo K Pin de entrada del cátodo
30 LEDK1 Luz de fondo K Pin de entrada del cátodo
31 LEDA Retroiluminación A Pin de entrada del cátodo




Aplicaciones:



Esta pequeña pantalla LCD cuadrada es adecuada para  pantalla de control de termostato, registradores híbridos y dispositivos de medición de temperatura.




Características del producto:



TST154HVBS-04 es un módulo de pantalla TFT cuadrado, este modo tiene una resolución diagonal de 1,54 pulgadas en una matriz de 320 píxeles horizontales por 320 verticales). Cada píxel está dividido en puntos rojos, verdes y azules que están dispuestos en franjas de 2 dominios y este panel puede mostrar 65 000 colores. En cuanto a la retroiluminación, el brillo es de 280 nit y 3 LED, la corriente es de 60 mA y el voltaje de 3,1 V. La relación de contraste es de 800:1.
