Descripción:

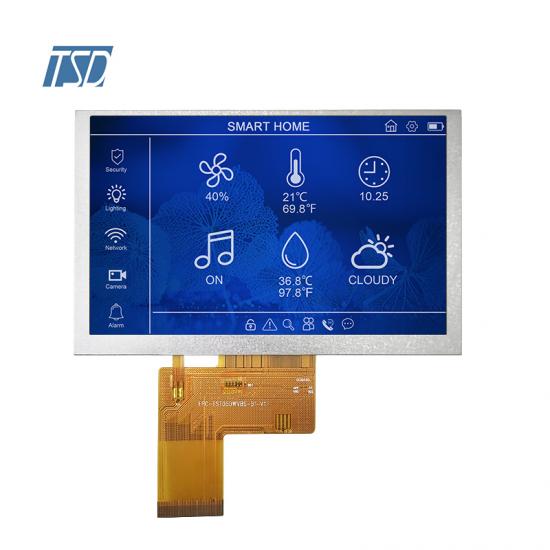

La TST050WVBS-S24-B0 es una pantalla LCD IPS TFT de 5 pulgadas con interfaz RGB. Su resolución es de 800x480 e incorpora un chip controlador Sitronix. Esta pantalla IPS TFT de 5 pulgadas es transmisiva y ofrece un ángulo de visión completo. Las dimensiones del LCM son de 120,7 x 75,8 x 2,95 mm y el área activa de la pantalla es de 108 x 64,8 mm. Su luminancia superficial es de 1000 cd/m² de alto brillo, ideal para aplicaciones exteriores de vehículos de dos ruedas. La vida útil del LED es de 30 000 horas. La temperatura de funcionamiento es de -30 a 80 °C y la de almacenamiento, de -30 a 85 °C.

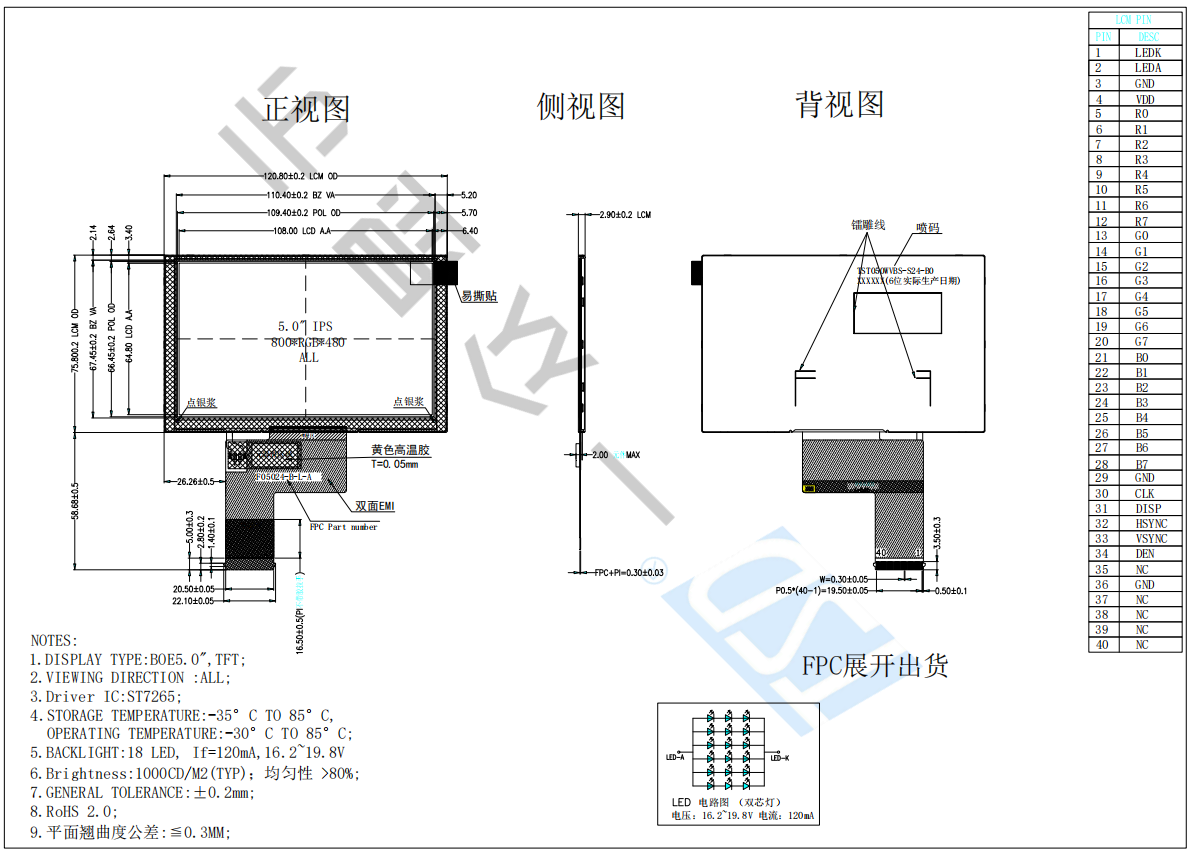

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST050WVBS-S24-B0 | |
| Oh Dimensión del contorno (mm) | 120,7 x 75,8 x 2,95 | |
| Área activa (mm) | 108x64.8 | |
| Resolución (puntos) | 800x480 | |
| Temperatura de funcionamiento (°C) | -30 ~ +80 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +85 °C | |
| Número de píxeles | 800(H)xRGBx480(V) | |
| Panel táctil | sin | |
| Brillo | 1000 cd/m2 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 5 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| Sistema B/L | Por determinar (típico) | |
| Interfaz | RGB | |
| Vida útil del módulo (horas) | 30.000-40.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | CONDUJO- | Retroiluminación LED (cátodo) |
| 2 | LED+ | Retroiluminación LED (ánodo) |
| 3 | Tierra | Tierra de energía |
| 4 | VDD | Fuente de alimentación +3,3 V |
| 5~12 | R0 ~ R7 | Datos rojos |
| 13~20 | G0~G7 | Datos verdes |
| 21~28 | B0~B7 | Datos azules |
| 29 | Tierra | Suelo |
| 30 | PCLK | Entrada de señal de reloj de puntos. Enclavamiento de datos de entrada en su flanco ascendente. |
| 31 | DISP | Pantalla encendida/apagada |
| 32 | HSYNC | Entrada de sincronización horizontal. Polaridad negativa. |
| 33 | VSYNC | Entrada de sincronización vertical. Polaridad negativa. |
| 34 | Delaware | Entrada de habilitación de datos. Activar alto para habilitar el bus de datos de entrada. |
| 35 | CAROLINA DEL NORTE | Sin conexión |
| 36 | Tierra | Tierra del sistema |
| 37 | Carolina del Norte (XR) | Pin de control RTP, no lo use, por favor NC |
| 38 | Carolina del Norte (YD) |
Pin de control RTP, no lo use, por favor NC |
| 39 | Carolina del Norte (XL) | Pin de control RTP, no lo use, por favor NC |
| 40 | Carolina del Norte (YU) | Pin de control RTP, no lo use, por favor NC |
Aplicaciones:
Visibilidad nítida: la pantalla LCD de alta resolución ofrece información nítida, brillante y fácil de leer en todas las condiciones de iluminación, de día o de noche.
Panel de datos completo: controle su velocidad, nivel de batería, autonomía restante, modo de conducción y rendimiento del motor de un vistazo.
Conectividad inteligente: la compatibilidad con Bluetooth integrada permite un emparejamiento perfecto con su teléfono inteligente para llamadas, mensajes, navegación y control de música.
Alertas de seguridad mejoradas: las notificaciones en tiempo real de batería baja, errores del sistema y recordatorios de mantenimiento lo mantienen informado y por delante de posibles problemas.
Interfaz personalizable para el conductor: personalice el diseño de su pantalla y elija qué datos son más importantes para usted.
