Descripción:

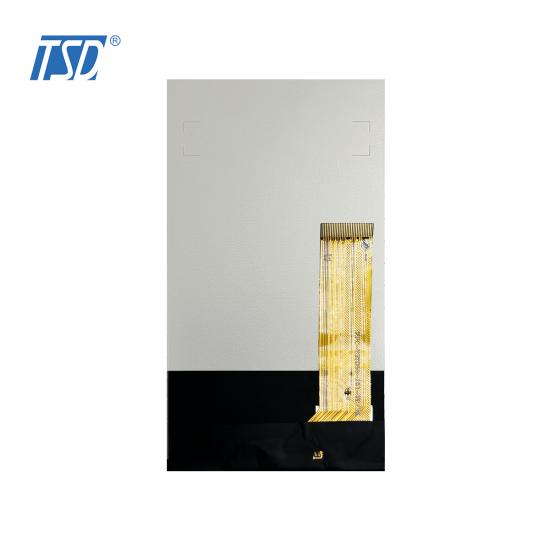

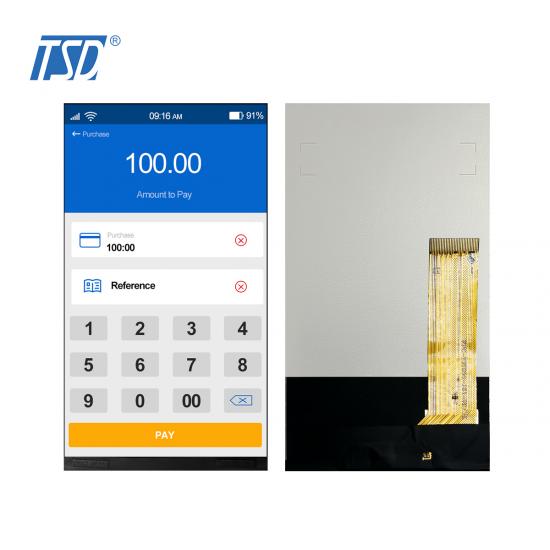

La TST050FWHS-161 es una pantalla LCD IPS TFT de 5 pulgadas con interfaz MIPI. Su resolución es de 480x854 e incorpora el chip controlador Sitronix ST7701. Esta pantalla IPS TFT de 5 pulgadas es transmisiva y ofrece un ángulo de visión completo. Las dimensiones del LCM son 64,92x117,7x2,35 mm y el área activa del LCD es de 108x64,8 mm. Su luminancia superficial es de 1000 cd/m² de alto brillo, ideal para aplicaciones exteriores de vehículos de dos ruedas. La vida útil del LED es de 30 000 horas. La temperatura de funcionamiento es de -30 a 70 °C y la de almacenamiento, de -30 a 80 °C.

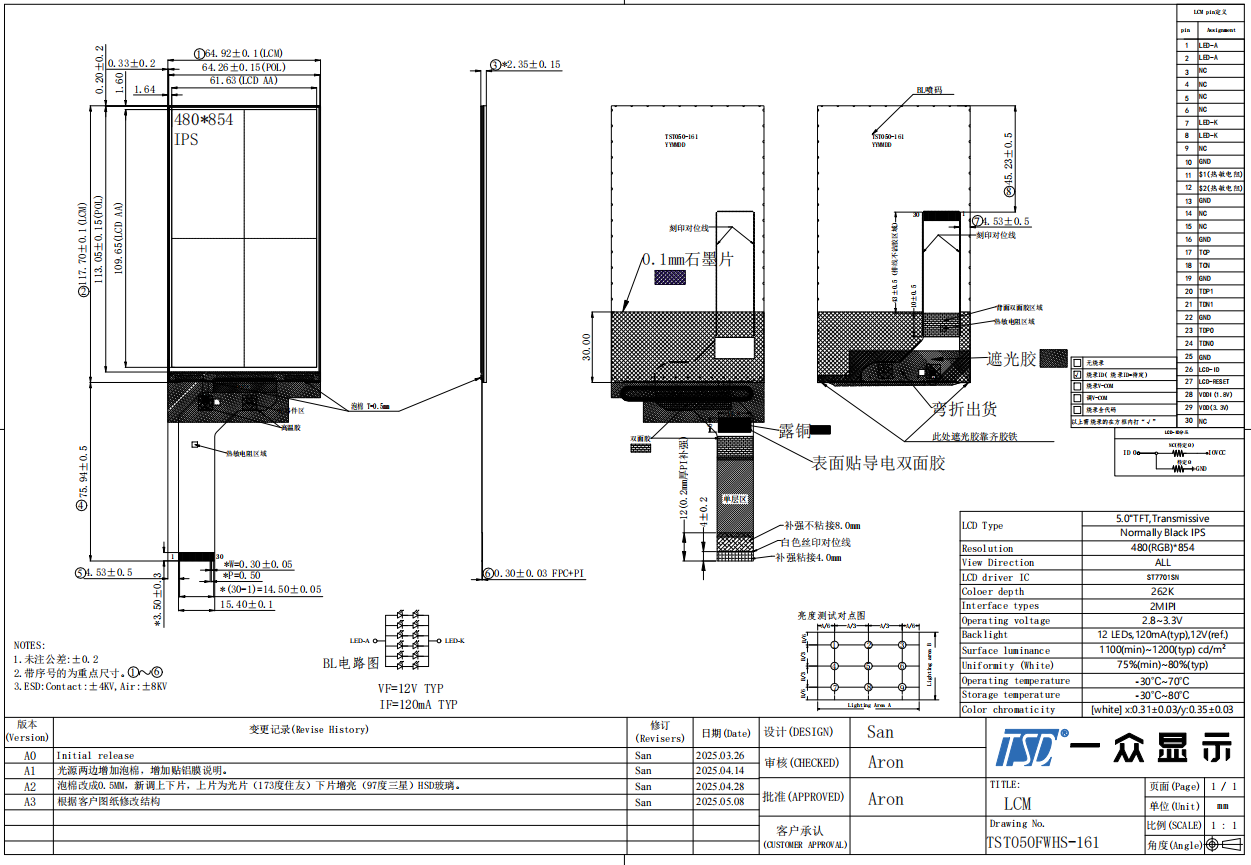

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST050FWHS-161 | |
| Oh Dimensión del contorno (mm) | 64,92 x 117,7 x 2,35 | |
| Área activa (mm) | 61,63 x 109,96 | |
| Resolución (puntos) | 480x854 | |
| Temperatura de funcionamiento (°C) | -30 ~ +70 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles | 480(H)xRGBx854(V) | |
| Panel táctil | sin | |
| Brillo | 1200 cd/m2 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 5 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| Sistema B/L | Por determinar (típico) | |
| Interfaz | RGB | |
| Vida útil del módulo (horas) | 30.000-40.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | LED-A | Retroiluminación LED (ánodo) |
| 2 | LED-A | Retroiluminación LED (ánodo) |
| 3 | CAROLINA DEL NORTE | Sin conexión |
| 4 | CAROLINA DEL NORTE | Sin conexión |
| 5 | CAROLINA DEL NORTE | Sin conexión |
| 6 | CAROLINA DEL NORTE | Sin conexión |
| 7 | LED-K |
Retroiluminación LED (cátodo)
)
|
| 8 | LED-K | Retroiluminación LED (cátodo) ) |
| 9 | CAROLINA DEL NORTE | Sin conexión |
| 10 | Tierra | Suelo |
| 11 | $1 | Termistor 1 |
| 12 | $2 | Termistor 2 |
| 13 | Tierra | Suelo |
| 14 | CAROLINA DEL NORTE | Sin conexión |
| 15 | CAROLINA DEL NORTE | Sin conexión |
| 16 | Tierra | Suelo |
| 17 | TCP | Pin de entrada de cátodo de datos MIPI |
| 18 | TCN | Pin de entrada de otro método de datos MIPI |
| 19 | Tierra | Suelo |
| 20 | TDP1 | Pin de entrada de cátodo de datos MIPI |
| 21 | TDN1 | Pin de entrada de otro método de datos MIPI |
| 22 | Tierra | Suelo |
| 23 | TDP0 | Pin de entrada de cátodo de datos MIPI |
| 24 | TDN0 | Pin de entrada de otro método de datos MIPI |
| 25 | Tierra | Suelo |
| 26 | Identificación de LCD | Pin de identificación de LCD |
| 27 | REINICIO DE LCD | Restablecer la señal de entrada |
| 28 | Voltaje de entrada/salida (1,8 V) | Pin de entrada de voltaje para E/S lógica +1,8 V |
| 29 | VDD (3,3 V) | Pin de entrada de voltaje de alimentación +3,3 V |
| 30 | CAROLINA DEL NORTE | Sin conexión |
Aplicaciones:
Visibilidad nítida: la pantalla LCD de alta resolución ofrece información nítida, brillante y fácil de leer en todas las condiciones de iluminación, de día o de noche.
Panel de datos completo: controle su velocidad, nivel de batería, autonomía restante, modo de conducción y rendimiento del motor de un vistazo.
Conectividad inteligente: la compatibilidad con Bluetooth integrada permite un emparejamiento perfecto con su teléfono inteligente para llamadas, mensajes, navegación y control de música.
Alertas de seguridad mejoradas: las notificaciones en tiempo real de batería baja, errores del sistema y recordatorios de mantenimiento lo mantienen informado y por delante de posibles problemas.
Interfaz personalizable para el conductor: personalice el diseño de su pantalla y elija qué datos son más importantes para usted.
