Descripción:

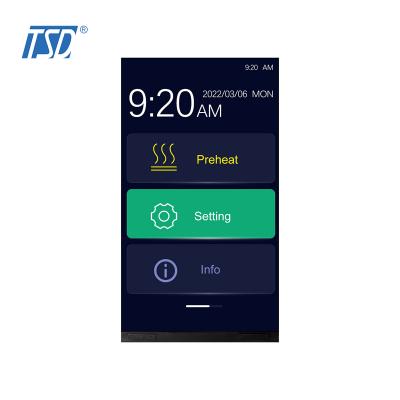

TST050WVHS-92B es un módulo tft lcd de 5 pulgadas con resolución de 800x480 y interfaz LVDS. La dimensión del contorno del LCM es 120,7x75,8x2,95 mm, el área activa del LCD es 108x64,8 mm. Es una pantalla IPS con dirección de visión completa, el controlador IC de LCD es ST7262A y el brillo estándar es de alrededor de 500 cd/m2. La temperatura de funcionamiento es de -30 a 80 grados, la temperatura de almacenamiento es de -30 a 80 grados.
Dibujo:
Especificaciones:
| Especificación general | ||
| Número de pieza | TST050WVHS-92B | |
| Dimensión del contorno (mm) | 120,7x75,8x2,95 | |
| Área activa (mm) | 108x64,8 | |
| Resolución (puntos) | 800x480 | |
| Temperatura de funcionamiento (°C) | -30 ~ +80 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles (píxeles) | 800(H)xRGBx480(V) | |
| Panel táctil | sin | |
| Brillo | 650cd/m2 | |
| Disposición de píxeles | franja RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 5 pulgadas | |
| Tratamiento de superficies | Anti reflejante | |
| Ver dirección | Todo |
|
| Peso (gramos) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| sistema B/L | Por determinar (típico) | |
| Interfaz | LVDS | |
| Vida útil del módulo (horas) | 30.000-40.000 | |
| Descripción de los pines | ||
| Pin No. | Símbolo | Descripción |
| 1 | CAROLINA DEL NORTE | voltaje común |
| 2 | VDD | Tensión de alimentación para circuito digital. |
| 3 | VDD | Tensión de alimentación para circuito digital. |
| 4 | CAROLINA DEL NORTE | No conecta |
| 5 | CAROLINA DEL NORTE | No conecta |
| 6 |
STBYB | STBYB=1, opción normal STBYB=0, modo de espera. |
| 7 | Tierra | Tierra eléctrica |
| 8 | RXIN0- | Selección del modo DE/SYNC |
| 9 | RXIN0+ | Habilitación de entrada de datos |
| 10 | Tierra | Tierra eléctrica |
| 11 | RXIN1- | Entrada de datos diferencial LVDS negativo |
| 12 | RXIN1+ | Entrada de datos diferencial LVDS positiva |
| 13 | Tierra | Tierra eléctrica |
| 14 | RXIN2- | Entrada de datos diferencial LVDS negativo |
| 15 | RXIN2+ | Entrada de datos diferencial LVDS positiva |
| dieciséis | Tierra | Tierra eléctrica |
| 17 | RXCLKIN- | Entrada de reloj diferencial LVDS negativa |
| 18 | RXCLKIN+ | Entrada de reloj diferencial LVDS positiva |
| 19 | Tierra | Tierra eléctrica |
| 20 | RXIN3- | Entrada de datos diferencial LVDS negativo |
| 21 | RXIN3+ | Entrada de datos diferencial LVDS positiva |
| 22 | Tierra | Tierra eléctrica |
| 23~24 | CAROLINA DEL NORTE | No conecta |
| 25 | Tierra | Tierra eléctrica |
| 26~29 | CAROLINA DEL NORTE | No conecta |
| 30 | Tierra | Tierra eléctrica |
| 31~32 | LEDK | Cátodo LED |
| 33 | L/R | inversión horizontal |
| 34 | U/D | inversión vertical |
| 35~38 | CAROLINA DEL NORTE | No conecta |
| 39~40 | LEDA | Ánodo LED |
Características:
TSD se compromete a convertirse en líder en soluciones y pantallas para vehículos inteligentes. Las pantallas para automóviles de TSD cubren productos desde 3,5 pulgadas hasta 15 pulgadas, incluidos controles centrales del automóvil, instrumentos, espejos retrovisores, entretenimiento audiovisual, pantallas frontales y otras series. Presentan alto contraste, alta gama de colores, alta integración (TDDI), bordes estrechos y alta confiabilidad y otras características. Ha establecido una cooperación en proyectos con docenas de fabricantes de automóviles nacionales y extranjeros para brindar a los clientes servicios integrales diversificados, convenientes y rápidos, y está comprometido a convertirse en el socio más cercano de los clientes.
