Adaptador de perilla TSDHD para pantalla de módulo inteligente Gen4-STM32

  • Nombre del modelo: Adaptador de perilla TSDHD
  • Tipo: Adaptador
  • Aplicación: para todas las series de pantallas de módulos inteligentes TSDHD
  • Número de puerto de expansión: 6 pines
  • Controlador: serie STM32

Descripción:

Adaptador de perilla TSDHD, aplicable al módulo de pantalla inteligente de la serie TSDHD GEN4-STM32, es un dispositivo especializado que sirve como intermediario entre los módulos de visualización de perilla y los sistemas o dispositivos externos. Facilita la integración perfecta de los módulos de visualización de perillas en varias configuraciones al traducir señales y permitir una comunicación efectiva entre el módulo de visualización y los componentes conectados.

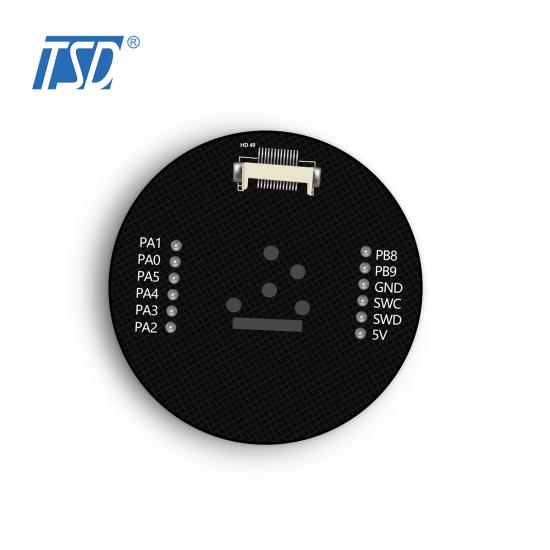

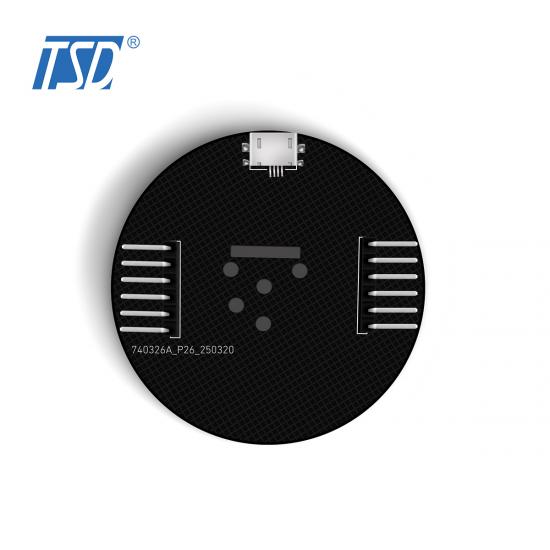

Imagen:


Puerto de expansión:

N.º de PIN Nombre Descripción
PA1 PB8
PA0 PB9
PA5 TIERRA Potencia positiva
PA4 SWC
PA3 SWD
PA2 5V
Potencia positiva


  • Diagrama de la conexión:

  • 1. Cable FPC a través de los orificios, preste atención al lado del contacto
    2. Alinee los orificios para los tornillos para la instalación
    3.Fijación con tornillos
  • 4.Contacto hacia abajo. Inserte las filas.
    5.Después de insertar el cable FPC, mueva la fila de la solapa del asiento hacia abajo para bloquear el cable.

  • Aplicaciones:
  • Team Source Display (TSD) especializado en pantallas LCD (0,96 pulgadas a 32 pulgadas), panel táctil, control inteligente y módulos HMI. Tenemos la capacidad de personalizar pantallas integradas STM32 según los requisitos del cliente; contáctenos hoy para obtener más detalles libremente. Para esta pantalla HMI GEN-4 Intelligence, las aplicaciones son las siguientes:
  • 1. Equipo electrónico de oficina: máquina para contar dinero, teléfono de oficina, fotocopiadora.

    2. Electrodomésticos: refrigerador, aire acondicionado, cocina de inducción, hornos microondas.

    3. Instrumentos: termómetro clínico, probador de cables, relojes digitales, báscula electrónica.

    4. Dispositivos médicos: esfigmomanómetro.

  • 5. Equipo deportivo: máquina para correr.

    6. Equipo de control industrial: control remoto, máquina de tarjetas perforadas.

    7. Pantalla del terminal de información: POS, PDA, dispositivos portátiles.

    8. Productos de seguridad: controlador de ascensor, indicador electrónico

  • Y otros otros campos...
