TSD módulo LCD de puerto serie con pantalla integrada de 2,4 pulgadas con placa de microcontrolador STM32



  • Nombre del modelo: Pro024QVSTM-R2101
  • Tipo de LCD: Pantalla integrada de 2,4 pulgadas
  • Resolución: 240x320
  • Ángulo de visión: todas las horas
  • Método de almacenamiento: 128Mbit norFlash (personalizable)
  • Controlador: STM32
  • Interfaz: UART
  • Pantalla táctil: los puertos CTP están reservados
  • Temperatura de funcionamiento: -20 ~ +70 ℃
  • Temperatura de almacenamiento: -30 ~ +80 ℃









Descripción:



La pantalla integrada TSD Pro-series Pro024QVSTM-R2101 es una pantalla LCD TFT redonda IPS de resolución 240x320 de 2,4 pulgadas con interfaz UART, es un módulo de pantalla a color TFT de comunicación en serie basado en la plataforma de desarrollo de chip principal STM32. A través del algoritmo de optimización, el chip principal y la pantalla pueden cooperar rápidamente para que tenga una frecuencia de actualización de pantalla excelente y un efecto de visualización dinámica. El módulo tiene las ventajas de una estructura simple, un circuito simple y una alta adaptabilidad al entorno, y es adecuado para diversos productos de visualización que requieren comunicación en serie.

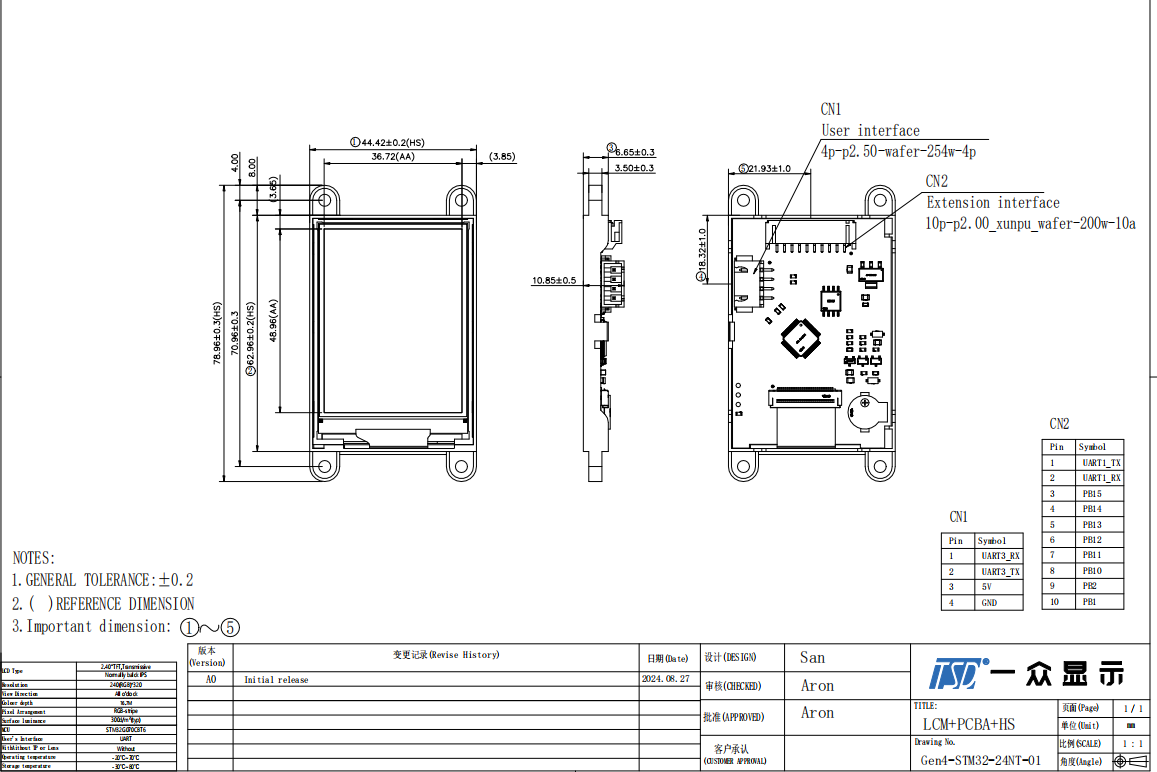

Dibujo:




Especificaciones:



Especificación general
Número de pieza  Pro024QVSTM-R2101
Dimensión del contorno (mm)

42,72 (ancho) x 60,26 (alto) x 2,2 (profundidad)

Área activa (mm) 36,72 (ancho) x 48,96 (alto)
Resolución (puntos) 240x (RGB) x320
Temperatura de funcionamiento (°C) -20 ~ +70 °C
Temperatura de almacenamiento (°C) -30 ~ +80 °C
Número de píxeles (píxeles) 240RGB(H)xRGBx320V)
Panel táctil  sin, pero el puerto CTP está reservado
Controlador IC STM32
Disposición de píxeles franja RGB
Modo de visualización Negro normal, IPS, TFT de 2,4 pulgadas
Tratamiento de superficies Anti reflejante
Ver dirección  Todo
Peso (gramos) Por determinar
Consumo de energía (w) Panel Por determinar (típico)
sistema B/L Por determinar (típico)
Interfaz UART
Vida útil del módulo (horas) 30.000-50.000





Definición de interfaz
Pin No.  Símbolo Descripción
1 Tierra Conexión a tierra
2 5V Potencia de entrada 4,5~9 V, valor típico 5 V/150 mA
5 Texas Salida de comunicación 3,3 V/5 V.
6 RX Entrada de comunicación 3,3 V/5 V




  • Características:
  •
  • Especificaciones de la pantalla: Módulo IPS TFT con pantalla integrada de 2,4 pulgadas
  • Método de almacenamiento: 128Mbit norFlash (personalizable)
  • Modo de comunicación: puerto serie
  • Tipo táctil: los puertos CTP están reservados
  • Tratamiento protector: los componentes de PCBA están recubiertos con tres antiadhesivos UV
  • Voltaje de funcionamiento: 4,5 V ~ 5,5 V, típico: 5 V
  • Corriente de trabajo: 50 mA ~ 150 mA, típica 80 mA
  • Color de pantalla: 65K color
  • Resolución de pantalla: 240x320
  • Ángulo de visión: 80°/80°/80°/80°
  • Interfaz: UART
  • Temperatura de funcionamiento: -20C~70C/96H
  • Temperatura de almacenamiento: -30C~80°C/96H
  •

  • Aplicaciones:
  •
  • Team Source Display (TSD) especializado en pantallas LCD (0,96 pulgadas a 32 pulgadas), paneles táctiles, control inteligente y módulos HMI. Tenemos la capacidad de personalizar pantallas integradas STM32 según los requisitos del cliente; contáctenos hoy para obtener más detalles libremente. Para esta pantalla integrada de 2,4 pulgadas, las aplicaciones son las siguientes:
  •
  • 1.  Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.

    2.  Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.

    3.  Instrumentos: termómetro clínico, probador de cables, relojes digitales, báscula electrónica.

    4.  Dispositivos Médicos: esfigmomanómetro.

  • 5. Equipamiento deportivo: máquina para correr.

    6.  Equipos de Control Industrial: control remoto, máquina de tarjetas perforadas.

    7.  Display del Terminal de Información: POS, PDA, Dispositivos portátiles.

    8. Productos de seguridad: controlador de ascensor, indicador electrónico

  • Y otros otros campos...
  •



  •
