Descripción:

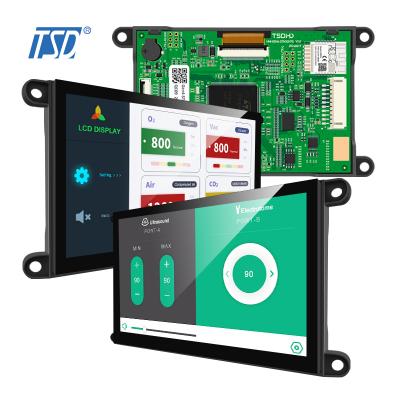

Gen4-STM32-50CT-01 es una pantalla de cristal líquido (LCD) con transistor de película delgada (TFT) de matriz activa en color que utiliza TFT de silicio amorfo como dispositivo de conmutación. Este modelo se compone de un panel LCD TFT, retroiluminación, pantalla táctil capacitiva, carcasa y placa de control STM32H7S7x. Este LCD TFT tiene un área de visualización activa medida en diagonal de 5,0 (16:9) pulgadas con resolución WVGA (800 píxeles horizontales por 480 verticales). .
Dibujo:
Especificaciones:
| Especificación general | ||
| Número de pieza | Gen4-STM32-50CT-01 | |
| Dimensión del contorno (mm) |
143,8x81,53x13,1mm |
|
| Área activa (mm) | 108x64,8mm | |
| Resolución (puntos) | 800x (RGB) x480 | |
| Temperatura de funcionamiento (°C) | -20 ~ +70 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles (píxeles) | 800RGB(H)xRGBx480(V) | |
| Panel táctil | con CTP | |
| Controlador IC | STM32H7R7x | |
| Disposición de píxeles | franja RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 5 pulgadas | |
| Tratamiento de superficies | Anti reflejante | |
| Ver dirección |
Todo |
|
| Peso (gramos) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| sistema B/L | Por determinar (típico) | |
| Interfaz | UART/RS232/RS485, GPIO de 40 pines | |
| Vida útil del módulo (horas) | 30.000-50.000 | |
| Definición de interfaz-CN1 | ||
| Pin No. | Símbolo | Descripción |
| 1 | 5V | Fuente de alimentación (+5,0 V) |
| 2 | 5V | Fuente de alimentación (+5,0 V) |
| 3 | Tierra | Suelo |
| 4 | Tierra | Suelo |
| 5 |
RS232-RX |
Entrada de recepción RS232 |
| 6 |
RS232-TX |
Salida de transmisión RS232 |
| 7 | UART_RX | Entrada de recepción UART |
| 8 |
UART_TX |
Salida de transmisión UART |
| 9 |
RS485-A |
Salida de controlador RS485/entrada de receptor sin inversión |
| 10 |
RS485-B |
Inversión de salida de controlador/entrada de receptor RS485 |
| Definición de interfaz-CN2 | ||
| Pin No. | Símbolo | Descripción |
| 1 | PB2 | RTC_OUT2, SAI1_D1,ADF1_DATIN0, SAI1_SD_A,SPI3_MOSI/I2S3_SDO, LCD_B2, FMC_NWE |
| 2 | PC5 | SAI1_D3,DCMIPP_D15,FMC_A21,FMC_A5 |
| 3 | PC4 | I2S1_MCK,FMC_A19,SPDIFRX_IN3,FMC_A3 |
| 4 | PA4 | TIM5_ETR, LPTIM3_CH2,SPI1_NSS/I2S1_WS,SPI3_NSS/I2S3_WS, USART2_CK,SPI6_NSS/I2S6_WS,PSSI_DE, OTG_HS_SOF,ETH_MDIO, LCD_R3,DCMIPP_HSYNC |
| 5 |
PC1 |
TRACED0, AI1_D1,ADF1_DATIN0,SPI2_MOSI/I2S2_SDO,SAI1_SD_A, FMC_A16,SDMMC2_CK, ETH_MDC,FMC_A0, MDIOS_MDC |
| 6 |
PC0 |
GFXTIM_FCLKCAL,SAI2_FS_B, FMC_NBL1,GFXTIM_LCK |
| 7 | PO1 | XSPIM_P1_NCS1 |
| 8~9 | Tierra | Suelo |
| 10 | PF5 |
DCMIPP_D15, UCPD_UCPDFRSTX1, PSSI_D15, FMC_CLE, ETH_MII_RXD2, FMC_A16 |
| 11 | PN8 |
XSPIM_P2_IO4,FMC_D4/FMC_AD4 |
| 12 | PN7 |
XSPIM_P2_NCLK,FMC_CLK |
| 13 | PN9 |
XSPIM_P2_IO5,FMC_D5/FMC_AD5 |
| 14 | PN10 |
XSPIM_P2_IO6,FMC_D6/FMC_AD6 |
| 15 | PN0 |
XSPIM_P2_DQS0,FMC_NE4 |
| dieciséis | PN1 |
XSPIM_P2_NCS0,FMC_NBL0 |
| 17 | PC6 |
TIM3_CH1, TIM9_CH1,I2S2_MCK, SDMMC1_D0DIR,PSSI_D0, SDMMC2_D6,SDMMC1_D6, DCMIPP_D0, |
| 18 | PE12 |
TIM1_CH3N, SPI4_SCK,SAI2_SCK_B, FMC_SDNRAS |
| 19 | PE13 |
TIM1_CH3, SPI4_MISO,SAI2_FS_B, FMC_SDNCAS |
| 20 | PE14 |
TIM1_CH4,GFXTIM_FCLKCAL,SPI4_MOSI, SAI2_MCLK_B,FMC_SDNE0,GFXTIM_LCKCAL |
| 21 | PE15 |
TIM1_BKIN,GFXTIM_LCKCAL,FMC_SDCKE0,GFXTIM_FCLKCAL |
| 22 | PD4 |
DCMIPP_HSYNC, PSSI_DE, USART2_RTS, ETH_PHY_INTN, FMC_NL |
| 23 |
PM14 |
PI5_MISO, OTG_FS_VB |
| 24 |
PM13 |
SPI5_MOSI, OTG_FS_ID |
| 25 | PE4 |
TRACED1, SAI1_D2,ADF1_DATIN0, TIM15_CH1N,SPI4_NSS, SAI1_FS_A,PSSI_D4,FMC_D13/FMC_AD13,DCMIPP_D4 |
| 26 | PE3 |
TRACED0, LPTIM5_ETR, TIM15_BKIN, SAI1_SD_B, ETH_MII_RXD3, FMC_D12/FMC_AD12 |
| 27 | PD5 |
TIM1_CH4N,DCMIPP_PIXCLK,PSSI_PDCK, USART2_TX,FMC_NCE, FMC_NE2 |
| 28 | PD6 |
SAI1_D1,ADF1_DATIN0,ETH_CLK,SPI3_MOSI.I2S3_SDOMUSART2_ RX,FMC_INT,SDMMC2_CK,FMC_NE3,DCMIPP_D10 |
| 29 | PD7 |
ETH_MII_RX_CLK/ETH_RMII_REF_CLK,SPI1_MOSI/I2S1_SDO,PSSI_D2, USART2_CK,SPDIFRX_IN1,SDMMC2_CMD, FMC_D8/FMC_AD8,DCMIPP_D2, |
| 30 | PB2 |
LCD_HSYNC |
| 31~32 | 3,3 V | Salida de 3,3 V |
| 33 | PC13 |
TAMP_IN1/TAMP_OUT2,RTC_OUT1/RTC_TS, WKUP3 |
| 34 | PB9 |
TIM17_CH1, TIM4_CH4,I2C1_SDA/I3C1_SDA, SPI2_NSS/I2S2_WS,PSSI_D7, SDMMC1_CDIR, UART4_TX, FDCAN1_TX,SDMMC2_D5, SDMMC1_D5,DCMIPP_D7 |
| 35 | PB8 |
TIM16_CH1, TIM4_CH3,USART3_CK,I2C1_SCL/I3C1_SCL,PSSI_D6, SDMMC1_CKIN,UART4_RX, FDCAN1_RX,SDMMC2_D4, ETH_MII_TXD3,SDMMC1_D4, DCMIPP_D6,FMC_D9/FMC_AD9, |
| 36 | CAROLINA DEL NORTE | No conectar |
| 37 | PE2 |
TRACECLK, ADF1_CCK0,SAI1_CK1, LPTIM5_IN1,SPI4_SCK, SAI1_MCLK_A,ETH_MII_TXD3, FMC_D11/FMC_AD11,TIM1_CH2N, |
| 38~40 | 5V |
Entrada de fuente de alimentación (+5,0 V) |
- Características:
- 1. Implementación de interacción multimodal persona-computadora basada en TouchGFX
- 2. Potente GPU NeoChrom 2.5D: memoria/GPU de arquitectura DMA inteligente, alta frecuencia de actualización y efectos de animación fluidos en pantalla completa
- 3. Integrado con el módulo WiFi TUYA, utilizando comunicación SDIO, logrando la función OTA remota de alta velocidad
- 4. Interfaces periféricas ricas: UART, RS485, RS232 y Type-C, y con una interfaz de expansión GPIO de 40 pines
- 5. Zumbador integrado, admite sonidos de acordes.
- 6. Alta confiabilidad y rendimiento, ampliamente aplicable a industrias como electrodomésticos, industria y nuevas energías, etc.
- Aplicaciones:
- Team Source Display (TSD) especializado en pantallas LCD (0,96 pulgadas a 32 pulgadas), paneles táctiles, control inteligente y módulos HMI. Tenemos la capacidad de personalizar pantallas integradas STM32 según los requisitos del cliente; contáctenos hoy para obtener más detalles libremente. Para esta pantalla HMI GEN-4 Intelligence, las aplicaciones son las siguientes:
-
1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.
2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.
3. Instrumentos: termómetro clínico, probador de cables, relojes digitales, báscula electrónica.
4. Dispositivos Médicos: esfigmomanómetro.
-
5. Equipamiento deportivo: máquina para correr.
6. Equipos de Control Industrial: control remoto, máquina de tarjetas perforadas.
7. Display del Terminal de Información: POS, PDA, Dispositivos portátiles.
8. Productos de seguridad: controlador de ascensor, indicador electrónico
- Y otros otros campos...
