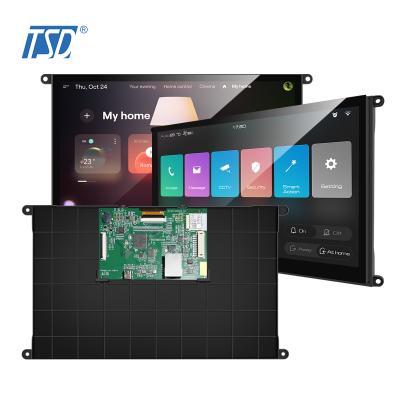

Pantalla inteligente TSD Gen-4 módulos de pantalla táctil tft lcd con resolución de 4,3 pulgadas y 800x480 con controlador STM32



  • Nombre del modelo: Gen4-STM32-43CT-01
  • Tipo de LCD: Pantalla de módulo inteligente de 4,3 pulgadas
  • Resolución: 800x480
  • Ángulo de visión: todas las horas
  • Luminancia superficial: 450 cd/m2
  • Controlador: STM32H7R7x
  • Interfaz de usuario: UART/RS232/RS485, GPIO de 40 pines
  • Pantalla táctil: con CTP
  • Temperatura de funcionamiento: -20 ~ +70 ℃
  • Temperatura de almacenamiento: -30 ~ +80 ℃









Descripción:



Gen4-STM32-43CT-01 es una pantalla de cristal líquido (LCD) con transistor de película delgada (TFT) de matriz activa en color que utiliza TFT de silicio amorfo como dispositivo de conmutación. Este modelo se compone de un panel LCD TFT, retroiluminación, pantalla táctil capacitiva, carcasa y placa de control STM32H7S7x. Este LCD TFT tiene un área de visualización activa medida en diagonal de 4,3 (16:9) pulgadas con resolución WVGA (800 píxeles horizontales por 480 verticales). .




Dibujo:



Pantalla LCD inteligente de 4,3 pulgadas


Especificaciones:



Especificación general
Número de pieza  Gen4-STM32-43CT-01
Dimensión del contorno (mm)

125,2x70,8x13,2mm

Área activa (mm) 95,04x53,856mm
Resolución (puntos) 800x (RGB) x480
Temperatura de funcionamiento (°C) -20 ~ +70 °C
Temperatura de almacenamiento (°C) -30 ~ +80 °C
Número de píxeles (píxeles) 800RGB(H)xRGBx480(V)
Panel táctil  con CTP
Controlador IC STM32H7R7x
Disposición de píxeles franja RGB
Modo de visualización Negro normal, IPS, TFT de 4,3 pulgadas
Tratamiento de superficies Anti reflejante
Ver dirección  Todo
Peso (gramos) Por determinar
Consumo de energía (w) Panel Por determinar (típico)
sistema B/L Por determinar (típico)
Interfaz UART/RS232/RS485, GPIO de 40 pines
Vida útil del módulo (horas) 30.000-50.000





Definición de interfaz-CN1
Pin No.  Símbolo Descripción
1 5V Fuente de alimentación (+5,0 V)
2 5V Fuente de alimentación (+5,0 V)
3 Tierra Suelo
4 Tierra Suelo
5 RS232-RX
Entrada de recepción RS232
6 RS232-TX
Salida de transmisión RS232
7 UART_RX Entrada de recepción UART
8 UART_TX
Salida de transmisión UART
9 RS485-A
Salida de controlador RS485/entrada de receptor sin inversión
10 RS485-B
Inversión de salida de controlador/entrada de receptor RS485







Definición de interfaz-CN2
Pin No.  Símbolo Descripción
1 PB2 RTC_OUT2, SAI1_D1,ADF1_DATIN0, SAI1_SD_A,SPI3_MOSI/I2S3_SDO, LCD_B2, FMC_NWE
2 PC5 SAI1_D3,DCMIPP_D15,FMC_A21,FMC_A5
3 PC4 I2S1_MCK,FMC_A19,SPDIFRX_IN3,FMC_A3
4 PA4 TIM5_ETR, LPTIM3_CH2,SPI1_NSS/I2S1_WS,SPI3_NSS/I2S3_WS, USART2_CK,SPI6_NSS/I2S6_WS,PSSI_DE, OTG_HS_SOF,ETH_MDIO, LCD_R3,DCMIPP_HSYNC
5 PC1
TRACED0, AI1_D1,ADF1_DATIN0,SPI2_MOSI/I2S2_SDO,SAI1_SD_A, FMC_A16,SDMMC2_CK, ETH_MDC,FMC_A0, MDIOS_MDC
6 PC0
GFXTIM_FCLKCAL,SAI2_FS_B, FMC_NBL1,GFXTIM_LCK
7 PO1 XSPIM_P1_NCS1
8~9 Tierra Suelo
10 PF5 DCMIPP_D15, UCPD_UCPDFRSTX1, PSSI_D15, FMC_CLE, ETH_MII_RXD2, FMC_A16
11 PN8 XSPIM_P2_IO4,FMC_D4/FMC_AD4
12 PN7 XSPIM_P2_NCLK,FMC_CLK
13 PN9 XSPIM_P2_IO5,FMC_D5/FMC_AD5
14 PN10 XSPIM_P2_IO6,FMC_D6/FMC_AD6
15 PN0 XSPIM_P2_DQS0,FMC_NE4
dieciséis PN1 XSPIM_P2_NCS0,FMC_NBL0
17 PC6 TIM3_CH1, TIM9_CH1,I2S2_MCK, SDMMC1_D0DIR,PSSI_D0, SDMMC2_D6,SDMMC1_D6, DCMIPP_D0,
18 PE12 TIM1_CH3N, SPI4_SCK,SAI2_SCK_B, FMC_SDNRAS
19 PE13 TIM1_CH3, SPI4_MISO,SAI2_FS_B, FMC_SDNCAS
20 PE14 TIM1_CH4,GFXTIM_FCLKCAL,SPI4_MOSI, SAI2_MCLK_B,FMC_SDNE0,GFXTIM_LCKCAL
21 PE15 TIM1_BKIN,GFXTIM_LCKCAL,FMC_SDCKE0,GFXTIM_FCLKCAL
22 PD4 DCMIPP_HSYNC, PSSI_DE, USART2_RTS, ETH_PHY_INTN, FMC_NL
23 PM14
PI5_MISO, OTG_FS_VB
24 PM13
SPI5_MOSI, OTG_FS_ID
25 PE4 TRACED1, SAI1_D2,ADF1_DATIN0, TIM15_CH1N,SPI4_NSS, SAI1_FS_A,PSSI_D4,FMC_D13/FMC_AD13,DCMIPP_D4
26 PE3 TRACED0, LPTIM5_ETR, TIM15_BKIN, SAI1_SD_B, ETH_MII_RXD3, FMC_D12/FMC_AD12
27 PD5 TIM1_CH4N,DCMIPP_PIXCLK,PSSI_PDCK, USART2_TX,FMC_NCE, FMC_NE2
28 PD6 SAI1_D1,ADF1_DATIN0,ETH_CLK,SPI3_MOSI.I2S3_SDOMUSART2_ RX,FMC_INT,SDMMC2_CK,FMC_NE3,DCMIPP_D10
29 PD7 ETH_MII_RX_CLK/ETH_RMII_REF_CLK,SPI1_MOSI/I2S1_SDO,PSSI_D2, USART2_CK,SPDIFRX_IN1,SDMMC2_CMD, FMC_D8/FMC_AD8,DCMIPP_D2,
30 PB2 LCD_HSYNC
31~32 3,3 V Salida de 3,3 V
33 PC13 TAMP_IN1/TAMP_OUT2,RTC_OUT1/RTC_TS, WKUP3
34 PB9 TIM17_CH1, TIM4_CH4,I2C1_SDA/I3C1_SDA, SPI2_NSS/I2S2_WS,PSSI_D7, SDMMC1_CDIR, UART4_TX, FDCAN1_TX,SDMMC2_D5, SDMMC1_D5,DCMIPP_D7
35 PB8 TIM16_CH1, TIM4_CH3,USART3_CK,I2C1_SCL/I3C1_SCL,PSSI_D6, SDMMC1_CKIN,UART4_RX, FDCAN1_RX,SDMMC2_D4, ETH_MII_TXD3,SDMMC1_D4, DCMIPP_D6,FMC_D9/FMC_AD9,
36 CAROLINA DEL NORTE No conectar
37 PE2 TRACECLK, ADF1_CCK0,SAI1_CK1, LPTIM5_IN1,SPI4_SCK, SAI1_MCLK_A,ETH_MII_TXD3, FMC_D11/FMC_AD11,TIM1_CH2N,
38~40 5V Entrada de fuente de alimentación (+5,0 V)




  • Características:
  •
  • 1. Implementación de interacción multimodal persona-computadora basada en TouchGFX
  • 2. Potente GPU NeoChrom 2.5D: memoria/GPU de arquitectura DMA inteligente, alta frecuencia de actualización y efectos de animación fluidos en pantalla completa
  • 3. Integrado con el módulo WiFi TUYA, utilizando comunicación SDIO, logrando la función OTA remota de alta velocidad
  • 4. Interfaces periféricas ricas: UART, RS485, RS232 y Type-C, y con una interfaz de expansión GPIO de 40 pines
  • 5. Zumbador integrado, admite sonidos de acordes.
  • 6. Alta confiabilidad y rendimiento, ampliamente aplicable a industrias como electrodomésticos, industria y nuevas energías, etc.
  •

  • Aplicaciones:
  •
  • Team Source Display (TSD) especializado en pantallas LCD (0,96 pulgadas a 32 pulgadas), paneles táctiles, control inteligente y módulos HMI. Tenemos la capacidad de personalizar pantallas integradas STM32 según los requisitos del cliente; contáctenos hoy para obtener más detalles libremente. Para esta pantalla HMI GEN-4 Intelligence, las aplicaciones son las siguientes:
  •
  • 1.  Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.

    2.  Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.

    3.  Instrumentos: termómetro clínico, probador de cables, relojes digitales, báscula electrónica.

    4.  Dispositivos Médicos: esfigmomanómetro.

  • 5. Equipamiento deportivo: máquina para correr.

    6.  Equipos de Control Industrial: control remoto, máquina de tarjetas perforadas.

    7.  Display del Terminal de Información: POS, PDA, Dispositivos portátiles.

    8. Productos de seguridad: controlador de ascensor, indicador electrónico

  • Y otros otros campos...
  •
