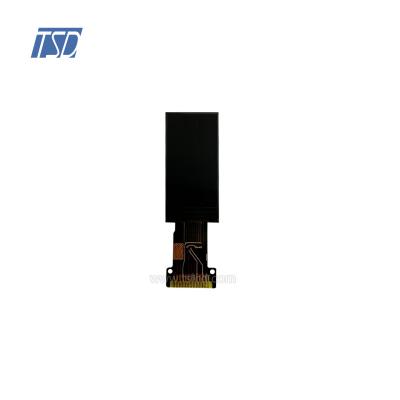

TSD resolución tamaño pequeño del panel LCD 80*160 del arreglo para requisitos particulares de 0,96 pulgadas



Tipo de LCD : Transmisivo/Normalmente Negro

Resolución : 80x (RGB) × 160

Ver dirección : TODOS

Controlador LCD IC : ST7735S

Tipos de interfaz :  4-SPI

Peso: por determinar

Temperatura de funcionamiento :  -20 ℃ ~ 70 ℃

Temperatura de almacenamiento : -30 ℃ ~ 80 ℃

Descripción:

Este módulo de visualización es una pantalla de cristal líquido TFT (transistor de película delgada) de matriz activa en color de tipo transmisivo que utiliza TFT de silicio amorfo como dispositivo de conmutación. Este módulo se compone de un módulo TFT LCD, un circuito controlador y una unidad de retroiluminación. La resolución de 0,96 pulgadas contiene 80*160 puntos y puede mostrar hasta 65.000 colores.

Dibujo:



Especificación



Especificación general

Número de pieza

TST09601A-V3

Tamaño de pantalla (Diagonal)

0,96  pulgadas

tipo LCD

Transmisivo/Normalmente Negro

Resolución

80  x (RGB) × 160

Ver dirección

Todo el reloj

Esquema del módulo

13,3(H)*27,948(V)*1,4(T)

Área activa

10,80(H)*21,7(V)

Área de visualización

TODO

Colores

65k

Interfaz

4-SPI

Controlador IC

ST7735S

Peso (gramos)

Por determinar

Consumo de energía (w)

Panel

Por determinar (típico)

sistema B/L

Por determinar (típico)

Temperatura de funcionamiento

-20 60

Temperatura de almacenamiento

-30 70



Descripción de los pines

Pin No.

Símbolo

Descripción

1

TP0

Toque PIN; si no lo utiliza, abra este PIN

2

TP1

Toque PIN; si no lo utiliza, abra este PIN

3

ASD

Interfaz SPI, pin de entrada/salida. la fecha se fija en el flanco ascendente de la señal SCL

4

SCL

Este PIN se utiliza como interfaz serie en el flanco ascendente de la señal SCL.

5

CORRIENTE CONTINUA

Mostrar pin de selección de datos/comandos en interfaz serial de 4 líneas

6

REINICIAR

Esta señal restablecerá el dispositivo y debe aplicarse para inicializar correctamente el chip, la señal está activa baja

7

CS

Pin de selección de chip, habilitación baja, deshabilitación alta

8

Tierra

Tierra eléctrica

9

CAROLINA DEL NORTE

Sin conexión

10

VDD

Alimentación para el Analógico Vdd=2.5V-3.3V

11

LEDK

Cátodo LED

12

LED

Ánodo llevado

13

Tierra

Conexión eléctrica



 Aplicaciones:



1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.

2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.

3. Instrumentos: termómetro clínico, probador de cables, relojes digitales, báscula electrónica.

4. Dispositivos médicos: esfigmomanómetro, máquina de ECG

5. Equipamiento deportivo: Máquina para correr.

6. Equipos de Control Industrial: control remoto, máquina de tarjetas perforadas.

7. Pantalla del terminal de información: POS, PDA, dispositivos portátiles .
