Descripción:

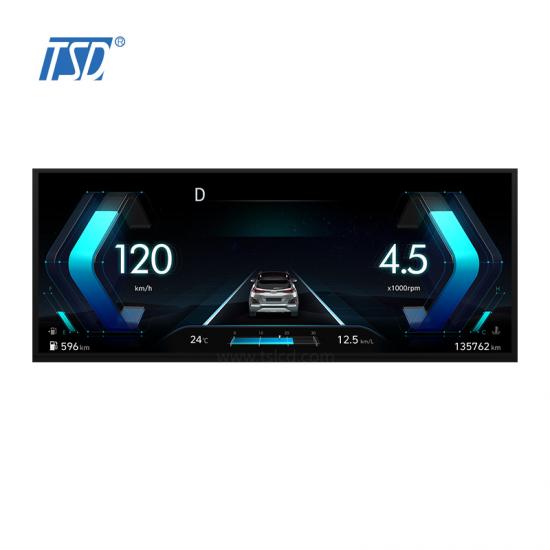

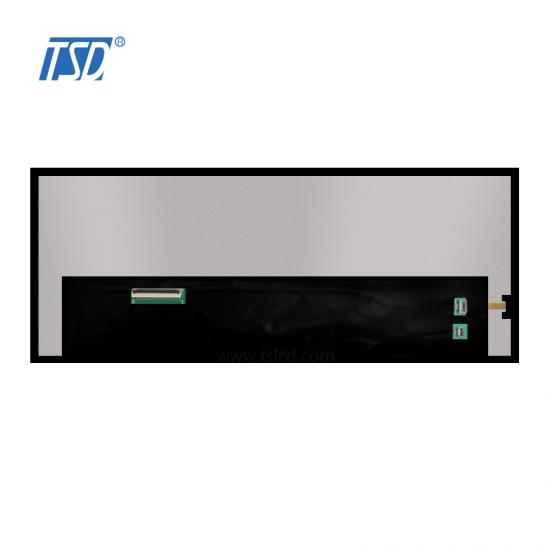

La TST150FHHH-05 es una pantalla de cristal líquido (LCD) de matriz activa a color con transistor de película fina (TFT) que utiliza silicio amorfo como dispositivo de conmutación. Este modelo consta de un panel LCD TFT, retroiluminación y un circuito de control. Esta pantalla LCD TFT tiene un área de visualización activa de 15,0 pulgadas en diagonal y una resolución de 1920 píxeles horizontales por 720 verticales.

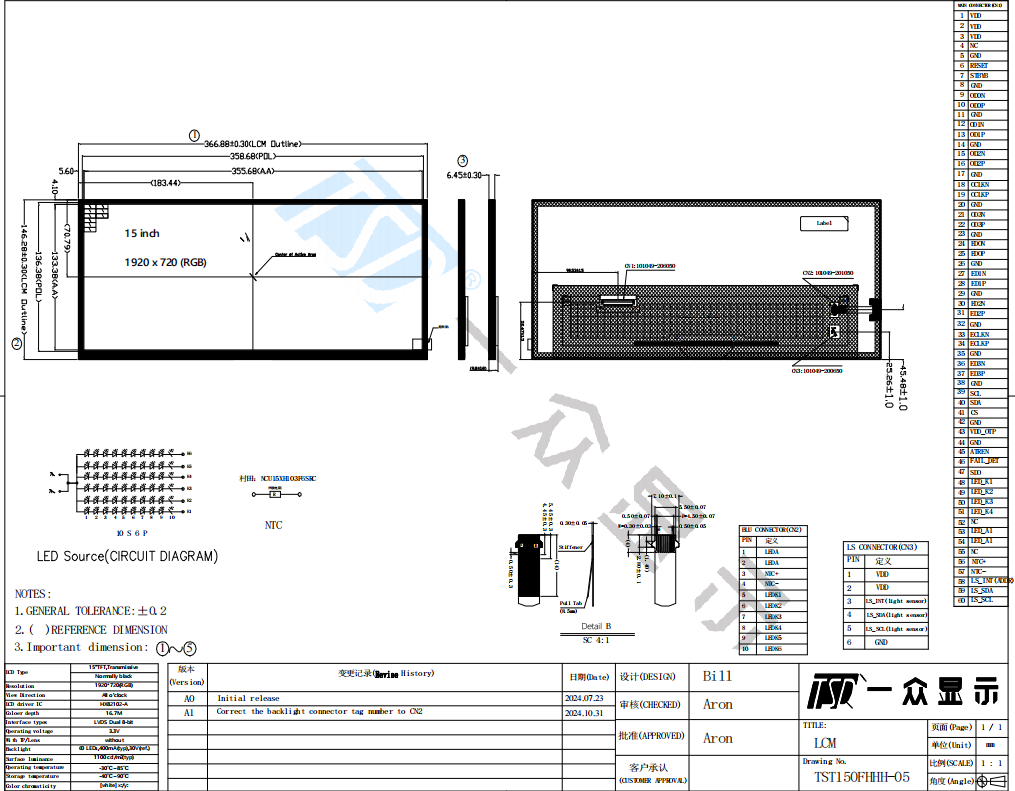

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST150FHHH-05 | |
| OhDimensión del contorno (mm) | 366,88 x 146,28 x 6,45 mm |
|
| Área activa (mm) | 355,68 x 133,38 mm |
|
| Resolución (puntos) | 1920x720 | |
| Temperatura de funcionamiento (°C) | -30 ~ +85°C | |
| Temperatura de almacenamiento (°C) | -40 ~ +90°C | |
| Número de píxeles | 1920(H)xRGBx720(V) | |
| Panel táctil | sin | |
| Brillo | 1100 cd/m2 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 15 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista | Todo |
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico). |
| Sistema de conocimiento de embarque | Por determinar (típico). | |
| Interfaz | LVDS | |
| Vida útil del módulo (horas) | 30.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | VDD | Fuente de alimentación +3,3 V (típica) |
| 2 | VDD | Fuente de alimentación +3,3 V (típica) |
| 3 | VDD | Fuente de alimentación +3,3 V (típica) |
| 4 | CAROLINA DEL NORTE |
Sin conexión |
| 5 | Tierra | Suelo |
| 6 | RETX | Reiniciar |
| 7 | ESPERA | Modo de espera |
| 8 | Tierra | Suelo |
| 9 | RXO_0N | Par de puertos de datos de entrada LVDS 0 |
| 10 | RXO_0P | Par de puertos de datos de entrada LVDS 0 |
| 11 | Tierra | Suelo |
| 12 | RXO_1N | Datos de entrada LVDS 1 par de puertos |
| 13 | RXO_1P | Datos de entrada LVDS 1 par de puertos |
| 14 | Tierra | Suelo |
| 15 | RXO_2N | Datos de entrada LVDS 2 pares de puertos |
| 16 | RXO_2P | Datos de entrada LVDS 2 pares de puertos |
| 17 | Tierra | Suelo |
| 18 | RXO_CKN | Par de puertos CLK de datos de entrada LVDS |
| 19 | RXO_CKP | Par de puertos CLK de datos de entrada LVDS |
| 20 | Tierra | Suelo |
| 21 | RXO_3N | Datos de entrada LVDS 3 pares de puertos |
| 22 | RXO_3P | Datos de entrada LVDS 3 pares de puertos |
| 23 | Tierra | Suelo |
| 24 | RXO_0N | Par de puertos de datos de entrada LVDS 0 |
| 25 | RXO_0P | Par de puertos de datos de entrada LVDS 0 |
| 26 | Tierra | Suelo |
| 27 | RXE_1N | Datos de entrada LVDS 1 par de puertos |
| 28 | RXE_1P |
Datos de entrada LVDS 1 par de puertos |
| 29 | Tierra | Suelo |
| 30 | RXE_2N | Datos de entrada LVDS 2 pares de puertos |
| 31 | RXE_2P | Datos de entrada LVDS 2 pares de puertos |
| 32 | Tierra | Suelo |
| 33 | RXE_CKN | Par de puertos CLK de datos de entrada LVDS |
| 34 | RXE_CNP | Par de puertos CLK de datos de entrada LVDS |
| 35 | Tierra | Suelo |
| 36 | RXE_3N | Datos de entrada LVDS 3 pares de puertos |
| 37 | RXE_3P | Datos de entrada LVDS 3 pares de puertos |
| 38 | Tierra | Suelo |
| 39 | LCM_SCL | LCM SCL para IIC |
| 40 | LCM_SDA | LCM SDA para IIC |
| 41 | LCM_CS | Selección de chip para SPI |
| 42 | Tierra | Suelo |
| 43 | VDD_OTP | Sin conexión |
| 44 | Tierra | Suelo |
| 45 | ATREN |
Habilitar la recarga automática de OTP/EEPROM cada 60 cuadros.
Al detener la recarga o cambiar los valores de registro mediante SPI/I2C, ATREN debe mantenerse en 0 |
| 46 | Fallo_DET | Señal de detección del modo de falla del panel |
| 47 | CAROLINA DEL NORTE | Sin conexión |
| 48 | LEDK1 | Cátodo1 |
| 49 | LEDK2 | Cátodo2 |
| 50 | LEDK3 |
Cátodo 3 |
| 51 | LEDK4 | Cátodo 4 |
| 52 | CAROLINA DEL NORTE | Sin conexión |
| 53 | LEDA1 | Potencia del LED (ánodo) |
| 54 | LEDA2 | Potencia del LED (ánodo) |
| 55 | CAROLINA DEL NORTE | Sin conexión |
| 56 | NTC+ | NTC_Otro |
| 57 | NTC- | Cátodo NTC |
| 58 | LS-INT(DIRECCIÓN) | Sensor de luz |
| 59 | LS_SDA | Sensor de luz |
| 60 | LS_SCL | Sensor de luz |
Características:
- - Resolución de 1920 x 720
- Modo DE (habilitación de datos) únicamente
- Interfaz LVDS
- PSWG (Grupo de trabajo de normalización del panel)
- Amplia temperatura de funcionamiento - - Cumplimiento de RoHS
Aplicaciones:
-Monitor LCD TFT
- Aplicación de fábrica
- Diversión- - Vehículo
