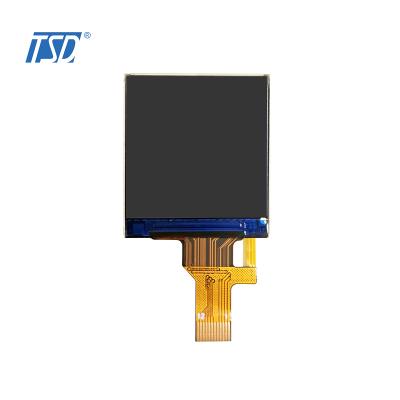

TSD IPS 1,3 pulgadas 240x240 Módulo SPI TFT-LCD de 3 cables

  • Nombre del modelo: TST013QVHG-06B
  • Tipo de LCD: Pantalla LCD TFT de 1,3 pulgadas
  • Resolución: 240x240
  • Ángulo de visión: todas las horas
  • Brillo: 300 cd/m2
  • Controlador IC: GC9A01
  • Interfaz: interfaz SPI de 3 cables
  • Pantalla táctil: sin panel táctil capacitivo
  • Temperatura de funcionamiento: -10 ~ +60 ℃
  • Temperatura de almacenamiento: -20 ~ +70 ℃

Descripción:



TST013QVHG-06B es un módulo LCD tft circular de 1,3 pulgadas con resolución de 240x240, es una interfaz SPI de 3 cables en 24 pines y se puede personalizar para otros mapas de pines. El brillo es de 300 nits. Es adecuado para aplicaciones en interiores, como relojes inteligentes, pantallas de control de termostatos, registradores híbridos, dispositivos de medición de temperatura, etc. La corriente de retroiluminación es de 20 mA y el voltaje de retroiluminación es de 6,2 V, con 2 LED de retroiluminación. Este módulo LCD TFT de 1,3 pulgadas está diseñado con GC9A01, la dirección de visualización es a todas horas, la profundidad de color es de 65K, retroiluminación blanca y tipo transmisivo.


Dibujo:




Especificaciones:



Especificación general
Número de pieza  TST013QVHG-06B
Dimensión del contorno (mm)

35,6x37,7x1,6

Área activa (mm) 32,4x32,4
Resolución (puntos) 240x240
Temperatura de funcionamiento (°C) -20 ~ +70 °C
Temperatura de almacenamiento (°C) -30 ~ +80 °C
Número de píxeles (píxeles) 240(H)xRGBx240(V)
Panel táctil  sin CTP
Controlador IC GC9A01
Disposición de píxeles franja RGB
Modo de visualización Normalmente negro, IPS, TFT de 1,3 pulgadas
Tratamiento de superficies Anti reflejante
Ver dirección  Todo
Peso (gramos) Por determinar
Consumo de energía (w) Panel Por determinar (típico)
sistema B/L Por determinar (típico)
Interfaz MIPI
Vida útil del módulo (horas) 20.000-30.000





Descripción de los pines
Pin No.  Símbolo Descripción
1 LEDK Retroiluminación K Pin de entrada del cátodo.
2 LEDK Retroiluminación K Pin de entrada del cátodo.
3 Tierra Tierra del sistema. (0V)
4 Tierra Tierra del sistema. (0V)
5 FMARK Salida de una señal de pulso del cabezal del marco.
6 ASD Entrada de reloj de interfaz SPI
7 WR(A0) Segundo carril de datos en la interfaz serial de 2 carriles de datos, si no se usa, ábralo
8 SCLK Entrada de reloj de interfaz SPI
9 CS selección de chips
10 REINICIAR Pin de reinicio del chip (baja potencia)
11 IOVCC18 Fuente de alimentación para entradas de E/S de interfaz digital
12 IOVCC18 Fuente de alimentación para entradas de E/S de interfaz digital
13 CS selección de chip.
14 REINICIAR Pin de reinicio del chip (baja actividad)
15 IOVCC18 Fuente de alimentación para pines de E/S de interfaz digital
dieciséis IOVCC18 Fuente de alimentación para pines de E/S de interfaz digital
17-22 VCC28 Fuente de alimentación 2,8 V
23 VCC28 Fuente de alimentación 2,8 V
24 Tierra Tierra del sistema. (0V)
12 Tierra Suelo




Aplicaciones:



Esta pequeña pantalla LCD redonda es adecuada para  pantalla de control de termostato, registradores híbridos y dispositivos de medición de temperatura.




Características del producto:



TST013QVHG-06B es un módulo de pantalla TFT cuadrado, este modo tiene una resolución diagonal de 1,3 pulgadas en una matriz de 240 píxeles horizontales por 240 verticales). Cada píxel está dividido en puntos rojos, verdes y azules que están dispuestos en franjas de 2 dominios y este panel puede mostrar 65 000 colores. En cuanto a la retroiluminación, es de 550 nit y 2 LED, la corriente es de 20 mA y el voltaje de 6,2 V. La relación de contraste es de 800:1.
