Descripción:

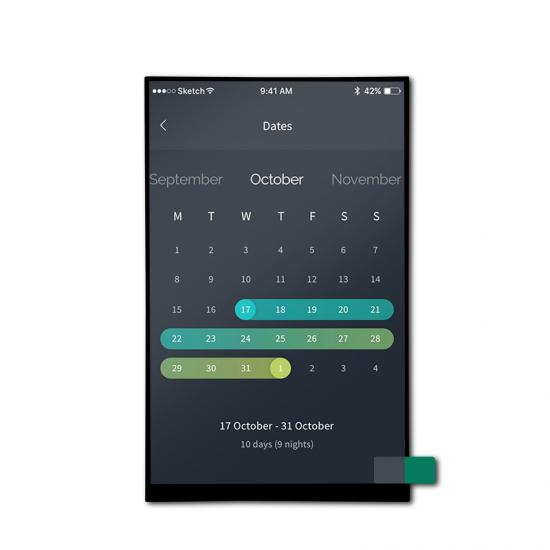

El TST070WUIF-198C es un módulo LCD TFT IPS de 7 pulgadas y 1200x1920 con interfaz MIPI y diseño de pantalla táctil Incell. Su panel IPS ofrece un ángulo de visión completo. Sus dimensiones son 98,76 x 160,86 x 3,64 mm. Su área activa es de 94,50 x 151,20 mm. El controlador IC es FT8206 y su voltaje de funcionamiento es de 2,8 V a 3,3 V. Su temperatura de funcionamiento es de -20 °C a 70 °C y la de almacenamiento de -30 °C a +80 °C.

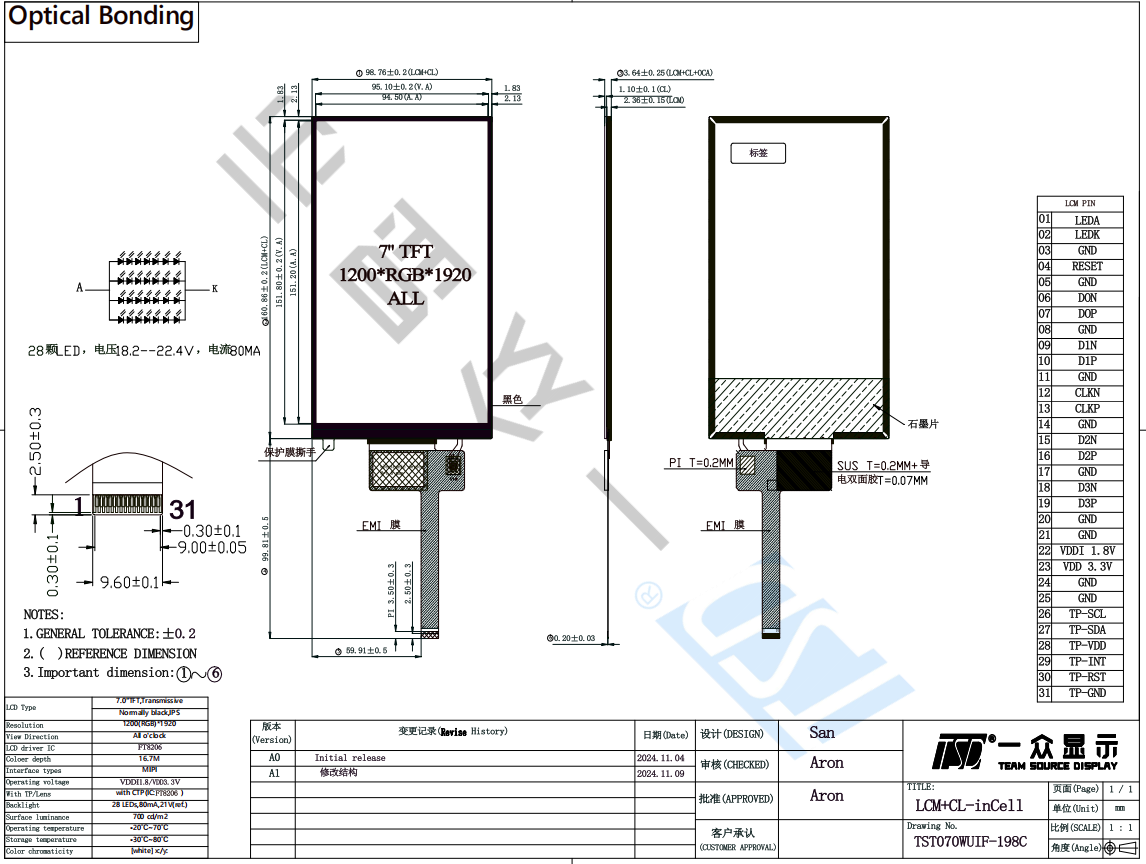

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST070WUIF-198C | |
| Oh Dimensión del contorno (mm) | 98,76 x 160,86 x 3,64 | |
| Área activa (mm) | 94,50 x 151,20 | |
| Resolución (puntos) | 1200x1920 | |
| Temperatura de funcionamiento (°C) | -20 ~ +70 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles | 1200(H)xRGBx1920(V) | |
| Panel táctil | con toque incell | |
| IC del controlador | FT8206 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 10,1 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| Sistema B/L | Por determinar (típico) | |
| Interfaz | MIPI | |
| Vida útil del módulo (horas) | 30.000-40.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | LEDA | B Pin de entrada del ánodo de la luz de fondo |
| 2 | LEDK | B Pin de entrada del cátodo de la luz de fondo |
| 3 | Tierra | Suelo |
| 4 | REINICIAR | Señal de entrada de reinicio de LCD |
| 5 | Tierra | Suelo |
| 6 | NO HACER | Entrada de datos negativos MIPI Lane0 |
| 7 | D0P | Entrada de datos positivos MIPI Lane0 |
| 8 | Tierra | Suelo |
| 9 | D1N | Entrada de datos negativos MIPI Lane1 |
| 10 | D1P | Entrada de datos positivos MIPI Lane1 |
| 11 | Tierra | Suelo |
| 12 | CLKN | Reloj de entrada de reloj negativo MIPI |
| 13 | CLKP | Reloj de entrada de reloj positivo MIPI |
| 14 | Tierra | Suelo |
| 15 | D2N | Entrada de datos negativos MIPI Lane2 |
| 16 | D2P | Entrada de datos positivos MIPI Lane2 |
| 17 | Tierra | Suelo |
| 18 | D3N | Entrada de datos negativos MIPI Lane3 |
| 19 | D3P | Entrada de datos positivos MIPI Lane3 |
| 20~21 | Tierra | Suelo |
| 22 | Voltaje de entrada/salida 1,8 V | Fuente de alimentación digital |
| 23 | VDD 3,3 V | Fuente de alimentación digital |
| 24~25 | Tierra | Suelo |
| 26 | TP_SCL | Pin de entrada de reloj de la interfaz SPI táctil |
| 27 | TP_SDA | Pin de datos de la interfaz SPI táctil |
| 28 | TP_VDD(NC) | Sin conexión |
| 29 | TP_INT | Pin de interrupción externa para interrupción del host |
| 30 | TP_RST | Reinicio externo del circuito táctil. Baja asertividad. |
| 31 | TP_GND | TP_Tierra de energía |
Aplicaciones:
Nuestra pantalla LCD TFT a color de 7 pulgadas está diseñada específicamente para aplicaciones industriales, médicas y de hogares inteligentes, esta pantalla compacta pero robusta ofrece una visibilidad clara, alto brillo (opcional) y amplios ángulos de visión, lo que garantiza que la información crítica (velocidad, nivel de batería, navegación, etc.) permanezca legible en diversas condiciones de iluminación.
Características clave para la integración del vehículo:
✔ Legibilidad a la luz del sol: opciones de alta luminancia (hasta 1200 nits) para visibilidad en exteriores
✔ Rango de temperatura (-20 °C a +70 °C o personalizado) para un funcionamiento confiable en todos los climas
✔ Resistente a vibraciones y golpes: Estructura reforzada para mayor durabilidad en caminos difíciles
✔ Interfaz personalizada: admite la interfaz MIPI; puede mostrar el velocímetro, los íconos de la batería, los indicadores de advertencia, etc.
