Descripción:

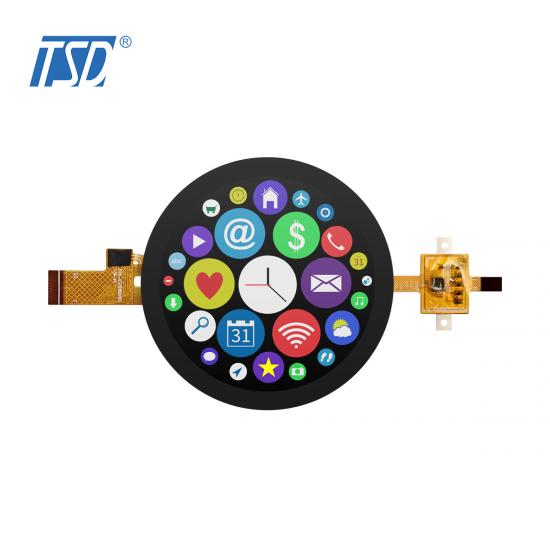

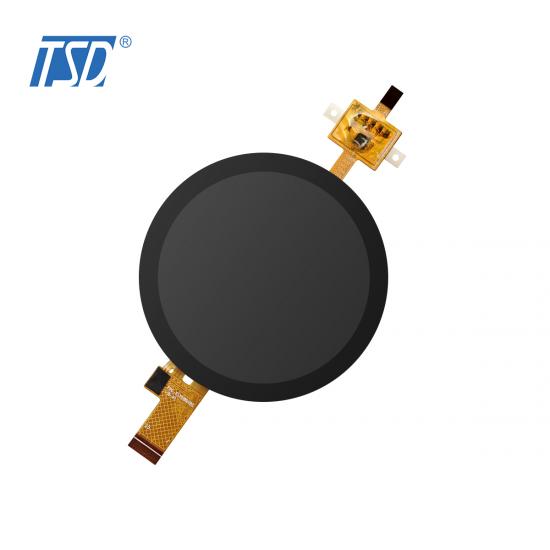

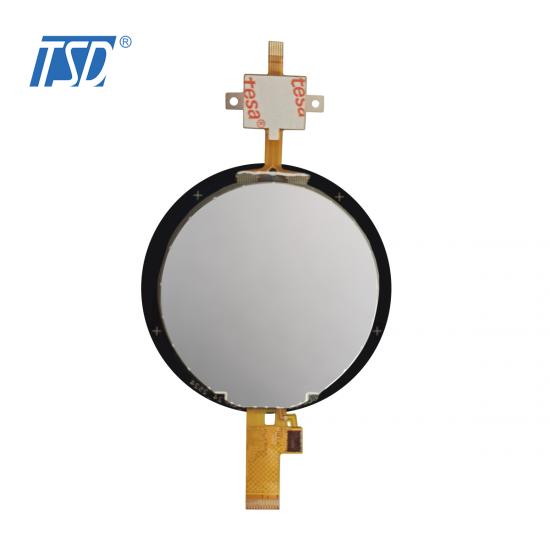

El TST018QVBS-19C es un módulo LCD TFT a color de alta resolución 360x360 con cristal IPS y visión completa. Compatible con MCU e interfaz QSPI. Su pantalla táctil capacitiva redonda permite la personalización por parte de TSD según las necesidades del cliente. El controlador IC es Sitronix ST77916, la retroiluminación es blanca con 3 LED en paralelo y la corriente de retroiluminación es de 20 mA por LED. La temperatura de funcionamiento es de -2 °C. 0 a 70°C, la temperatura de almacenamiento es de -30 a 80°C.

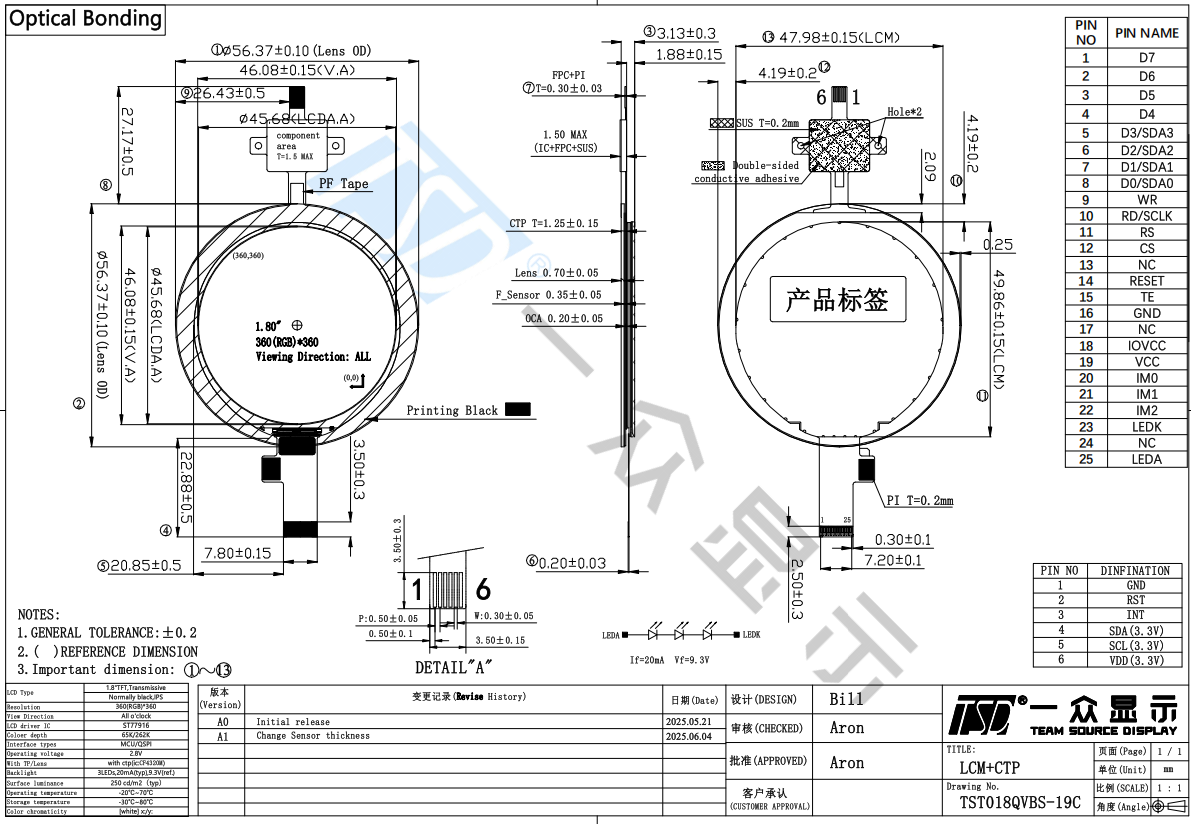

Dibujo:
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST018QVBS-19C | |
| Dimensión del contorno (mm) |
56,37 x 56,37 x 3,13 |
|
| Área activa (mm) | 45,68 x 45,68 | |
| Resolución (puntos) | 360x (RGB) × 360 | |
| Temperatura de funcionamiento (°C) | -20 ~ +70 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles | 360RGB(H)xRGBx360(V) | |
| Panel táctil | con CTP | |
| IC del controlador | ST77916 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 1,8 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista | Todas en punto | |
| Consumo de energía (w) | Panel | Por determinar (típico). |
| Sistema de conocimiento de embarque | Por determinar (típico). | |
| Interfaz | MCU/QSPI | |
| Vida útil del módulo (horas) | 30.000-50.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | D7 | Bus de datos MCU |
| 2 | D6 | Bus de datos MCU |
| 3 | D5 | Bus de datos MCU |
| 4 | D4 | Bus de datos MCU |
| 5 | D3/SDA3 | Bus de datos MCU e interfaz QSPI |
| 6 | D2/SDA2 | Bus de datos MCU e interfaz QSPI |
| 7 | D1/SDA1 | Bus de datos MCU e interfaz QSPI |
| 8 | D0/SDA0 | Bus de datos MCU e interfaz QSPI |
| 9 | WR | Habilitación de escritura en la interfaz paralela de MCU |
| 10 | RD/SCLK | Habilitación de lectura de conexión a tierra de energía en la interfaz paralela de MCU y la interfaz SPI de reloj |
| 11 | RS |
Pin de selección de datos/comandos
|
| 12 |
CS
|
Selección de chip
|
| 13 | CAROLINA DEL NORTE | Sin conexión |
| 14 | REINICIAR | PIN de reinicio del chip |
| 15 | TE | Señal de efecto de desgarro |
| 16 | Tierra | Tierra (0 V) |
| 17 | CAROLINA DEL NORTE | Sin conexión |
| 18 | IOVCC | Fuente de alimentación de E/S de LCD |
| 19 | VCC | Fuente de alimentación LCD |
| 20 | En mi opinión |
Seleccionar el modo de interfaz del sistema.
Si IM[2:0] para [0, 1, 1], esta configuración es QSPl; Si IM[2:0] para [1,1, 1], esta configuración es MCU de 8 bits; Para obtener más configuraciones, consulte la hoja de especificaciones del IC. |
| 21 | IM1 | |
| 22 | IM2 | |
| 23 | LEDK | Pin de entrada de cátodo K de retroiluminación |
| 24 | CAROLINA DEL NORTE | Sin conexión |
| 25 | LEDA | Pin de entrada del ánodo A de la luz de fondo |
Características:
La pantalla LCD circular es una innovación clave en la tecnología de pantallas de cristal líquido. Su principio de visualización es similar al de la pantalla LCD cuadrada. Sin embargo, mediante ajustes en la tecnología de producción del cristal LCD y los parámetros de la pantalla, la pantalla circular puede mostrar imágenes con normalidad incluso en un formato circular. En comparación con las pantallas LCD rectangulares tradicionales, las circulares tienen una apariencia más atractiva y se ajustan mejor a la estética general. En los últimos años, las pantallas LCD circulares han ganado popularidad en el mercado y se utilizan ampliamente en diversos campos. Sus posibilidades de aplicación son muy amplias. Con el continuo avance tecnológico y la creciente demanda del mercado, tendrán una mayor variedad de aplicaciones y funciones más completas.
En cuanto a la pantalla tft redonda TSD, tenemos una serie completa de módulos de pantalla redonda, contáctenos hoy para obtener más información.
