Descripción:

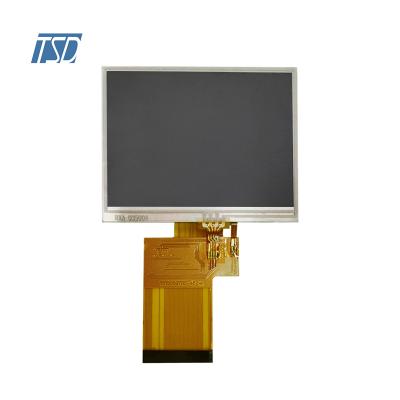

TST035HVSI-53 es un panel TFT-LCD de matriz activa en color que utiliza TFT de silicio amorfo como dispositivos de conmutación activos. este modelo está compuesto por un panel TFT-LCD, un circuito de conducción y un sistema de retroiluminación. Es una pantalla de tipo transmisivo que funciona en negro normal. Este TFT-LCD tiene un área activa medida en diagonal de 48,96 (W) x 73,44 (H) mm con resoluciones de 320 x (RGB) × 480.
Dibujo:
Especificaciones:
Especificación general |
||
Número de pieza |
TST035HVSI-53 |
|
Dimensión del contorno (mm) |
54,5 (ancho) x 83,0 (alto) x 2,4 (profundidad) |
|
Área activa (mm) |
48,96 (ancho) x 73,44 (alto) |
|
Resolución (puntos) |
320 x (RGB) × 480 |
|
Temperatura de funcionamiento (°C) |
-20 ~ +70°C |
|
Temperatura de almacenamiento (°C) |
-30 ~ +80°C |
|
Brillo |
285cd/m2 |
|
Panel táctil |
No |
|
Disposición de píxeles |
franja RGB |
|
Modo de visualización |
Negro normal, IPS |
|
Tratamiento de superficies |
Anti reflejante |
|
Ver dirección |
todas las horas |
|
Peso (gramos) |
Por determinar |
|
Consumo de energía (w) |
Panel |
Por determinar (típico) |
|
sistema B/L |
Por determinar (típico) |
Interfaz |
MCU de 8/16 bits |
|
ic |
ILI9488 |
|
Descripción de los pines |
||
Pin No. |
Símbolo |
Descripción |
1 |
Tierra |
Tierra del sistema. (0V) |
2 |
Tierra |
Tierra del sistema. (0V) |
3 |
IM0 |
IM0=0: MCU16-BIT, DB0~DB15 IM0=0: MCU16-BIT, DB0~DB15 |
4 |
FMARK |
Señal de salida del efecto de desgarro |
5 |
CAROLINA DEL NORTE |
Restablecer señal de entrada |
6 |
CAROLINA DEL NORTE |
Señal de selección de chip |
7 |
REINICIAR |
Restablecer señal de entrada |
8 |
RS |
Pin de selección de datos/comandos |
9 |
CS |
Señal de selección de chip. |
10 |
RD |
leer señal |
11 |
WR |
sirve como señal de escritura |
12 |
VCC |
Fuente de alimentación +2,8 V |
13 |
CAROLINA DEL NORTE |
|
14 |
Tierra |
Tierra del sistema. (0V) |
15~24 |
DB15~DB6 |
Bus de datos |
25~30 |
DB0~DB5 |
Bus de datos |
31 |
CAROLINA DEL NORTE |
No conecta |
32 |
CAROLINA DEL NORTE |
No conecta |
33 |
LEDA |
Retroiluminación Un pin de entrada Aothod. |
34~39 |
LEDK1~LEDK6 |
Retroiluminación K Pin de entrada del cátodo. |
40 |
Tierra |
Tierra del sistema. (0V) |
Aplicaciones:
1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.
2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.
3. Instrumentos: termómetro clínico, probador de cables, relojes digitales, báscula electrónica.
4. Dispositivos médicos: esfigmomanómetro, máquina de ECG
5. Equipamiento deportivo: Máquina para correr.
6. Equipos de Control Industrial: control remoto, máquina de tarjetas perforadas.
7. Display del Terminal de Información: POS, PDA, Dispositivos portátiles.
