Descripción:

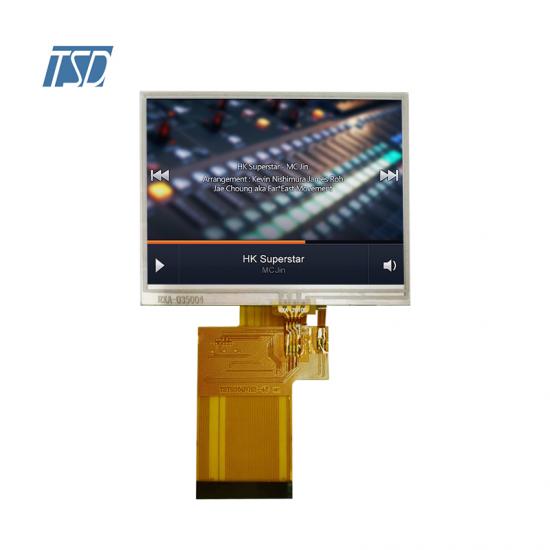

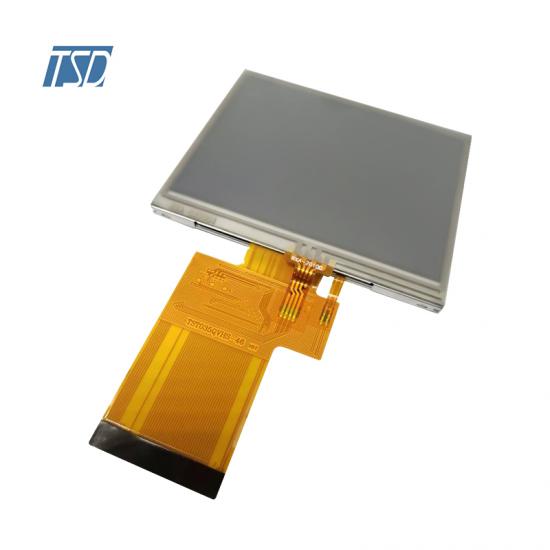

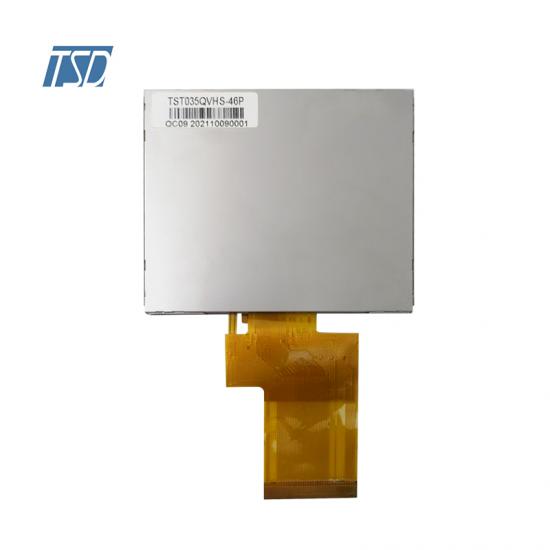

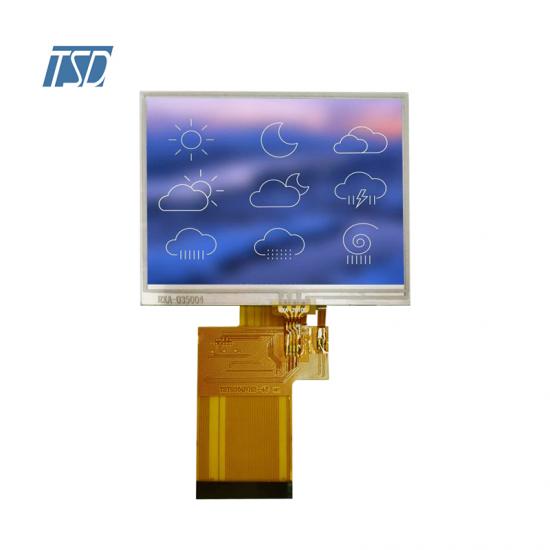

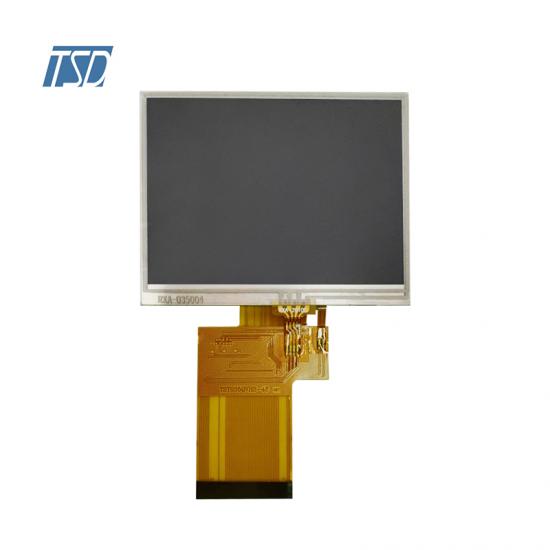

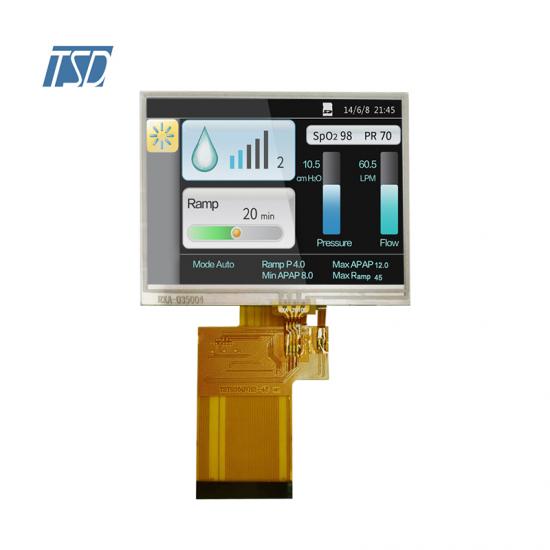

TST035QVHS-46 es un módulo de pantalla LCD con interfaz RGB de 24 bits y resolución de 320x240 de 3,5 pulgadas, que puede tener un panel táctil resistivo estándar. La retroiluminación es muy alta, 1000 nits, los LED blancos son 6, la corriente de retroiluminación es de 20 mA y el voltaje de retroiluminación es de 18,6 V, que se puede personalizar. Para este módulo LCD TFT de 3,5 pulgadas, el controlador IC es ST7272A, la dirección de visualización es libre, todas las horas, la profundidad de color es de 16,7 M, retroiluminación blanca y modo transmisivo.
Dibujo:
Especificaciones:
| Especificación general | ||
| Número de pieza | TST035QVHS-46E | |
| Dimensión del contorno (mm) | 77,0x64,0x3,2 | |
| Área activa (mm) | 70,08x52,56 | |
| Resolución (puntos) | 320x240 | |
| Temperatura de funcionamiento (°C) | -20 ~ +70 °C | |
| Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
| Número de píxeles (píxeles) | 320(H)xRGBx240(V) | |
| Panel táctil | con RTP o CTP | |
| Controlador IC | ST7272A | |
| Disposición de píxeles | franja RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 3,5 pulgadas | |
| Tratamiento de superficies | Anti reflejante | |
| Ver dirección | Todo |
|
| Peso (gramos) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| sistema B/L | Por determinar (típico) | |
| Interfaz | RGB de 24 bits |
|
| Vida útil del módulo (horas) | 30.000-40.000 | |
| Descripción de los pines | ||
| Pin No. | Símbolo | Descripción |
| 1-2 | LEDK1-LEDK2 | Cátodo de retroiluminación LED |
| 3-4 | LEDA1-LEDA2 | Cátodo de retroiluminación LED |
| 5-7 | CAROLINA DEL NORTE | No conecta |
| 8 | REINICIAR | Pin de reinicio del sistema. Un pulso bajo activo en este pin restablecerá el IC y lo conectará a VCC en el funcionamiento normal. |
| 9 | CS | Pasador de selección de chips. |
| 10 | SCK | Entrada de reloj serie. |
| 11 | ASD | Pin de entrada/salida de datos en interfaz serie. |
| 12-19 | B0-B7 | Bus de datos azul: B0-B7 |
| 20-27 | G0-G7 | Bus de datos verde: B0-B7 |
| 28-35 | R0-R7 | Bus de datos rojo: R0-R7 |
| 36 | HSYNC | Entrada de sincronización de línea |
| 37 | VSYNC | Entrada de sincronización de escritura de marco/Ram. |
| 38 | DCLK | Señal de reloj de puntos y fuente de oscilador. |
| 39-40 | CAROLINA DEL NORTE | No conecta |
| 41-42 | VDD | Fuente de alimentación para voltaje digital. |
| 43-47 | CAROLINA DEL NORTE | No conecta |
| 48 | X- | El panel táctil X pin izquierdo |
| 49 | Y- | El panel táctil Y Pin hacia abajo |
| 50 | X+ | El panel táctil X pin derecho |
| 51 | Y+ | El panel táctil Y pin arriba |
| 52 | Delaware | Mostrar pin de habilitación desde el controlador |
| 53-54 | Tierra | Suelo |
Aplicaciones:
Para nuestra pantalla LCD de 3,5 pulgadas 320x240 TST035QVHS-46E, normalmente utilizada en productos domésticos inteligentes, como termostatos inteligentes, paneles de control de temperatura y humedad, para que sea una vida muy inteligente.
Características del producto:
Este módulo de pantalla es una pantalla de cristal líquido (LCD) TFT (transistor de película delgada) de matriz activa en color de tipo transmisivo que podría usarse en muchas aplicaciones. Este módulo se compone de un FOG, un circuito controlador y una unidad de retroiluminación. La resolución de 3,5" contiene 320x240 puntos y puede mostrar hasta 16,7 millones de colores.
