Descripción:
La TST028WVBS-64 es una pantalla LCD TFT redonda de 2,8 pulgadas con una resolución de 480x480 e interfaz MIPI. Su luminancia superficial es de 1000 cd/m² y su alta hermeticidad. El voltaje de funcionamiento es de 2,8 V a 3,3 V. Este módulo LCD TFT redonda de 2,8 pulgadas está controlado por el chip ST7701SI. Su temperatura de funcionamiento es de -30 °C a 85 °C, ideal para aplicaciones automotrices. La pantalla táctil es personalizable.

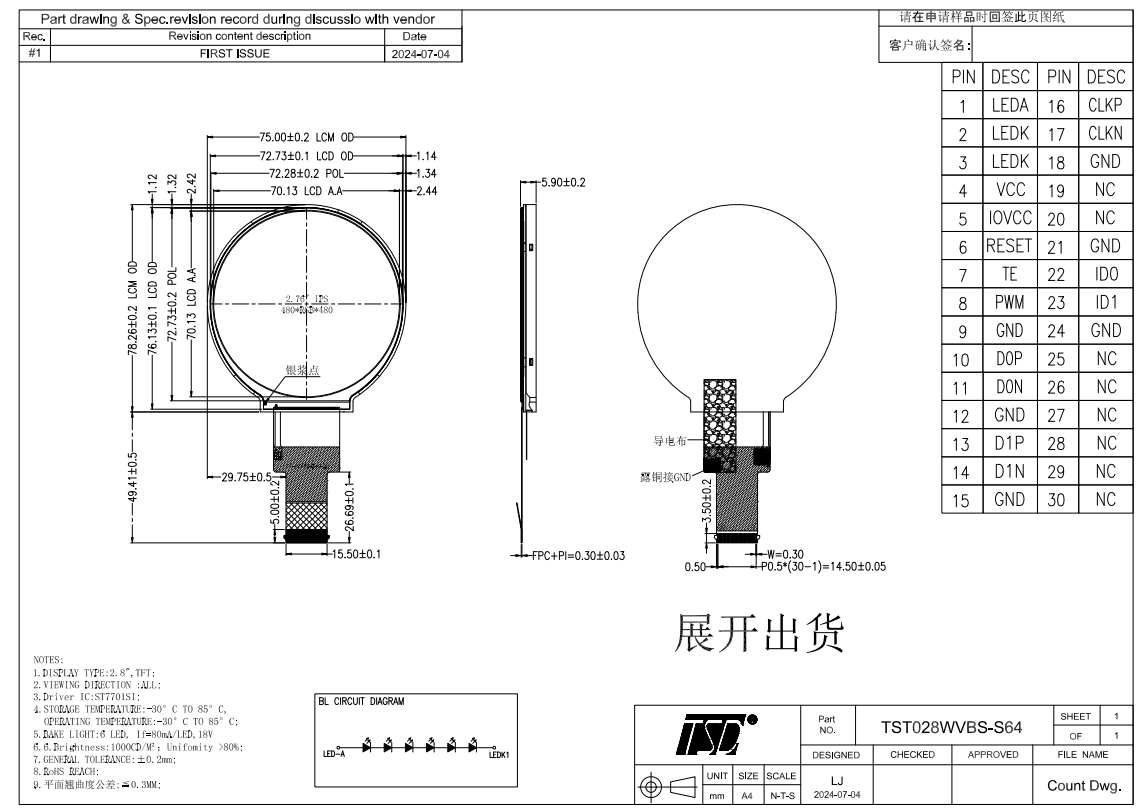

Dibujo:
Presupuesto:
Especificación general | ||
N.º de pieza | TST028WVBS-S64 | |
Dimensión del contorno (mm) |
75 (ancho) x 78,26 (alto) x 5,9 (profundidad) |
|
Área activa (mm) | 70,13 (ancho) x 70,13 (alto) | |
Resolución (puntos) | 480x (RGB) × 480 | |
Temperatura de funcionamiento (°C) | -30 ~ +80 °C | |
Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
Número de píxeles | 480RGB(H)xRGBx480(V) | |
Panel táctil | sin | |
IC del controlador | ST7701SI | |
Disposición de píxeles | Raya RGB | |
Modo de visualización | Negro normal, IPS, TFT de 2,8 pulgadas | |
Tratamiento de superficies | Antideslumbrante | |
Dirección de la vista | Todas en punto | |
Peso (g) | Por determinar | |
Consumo de energía (w) | Panel | Por determinar (típico). |
Sistema de conocimiento de embarque | Por determinar (típico). | |
Interfaz |
MIPI
|
|
Vida útil del módulo (horas) | 30.000-50.000 |
Descripción de los pines | ||
N.º de pin | Símbolo | Descripción |
1 | LEDA | RetroiluminaciónUn pin de entrada de otro método. |
2 | LEDK | Pin de entrada de cátodo de retroiluminación K. |
3 | LEDK | Pin de entrada de cátodo de retroiluminación K. |
4 | VCC | Fuente de alimentación +2,8 V |
5 | IOVCC | Fuente de alimentación +2,8 V |
6 | RESRT | Señal de entrada RESET |
7 | TE | Señal de salida del efecto de desgarro |
8 | modulación por ancho de pulsos (PWM) | Ajuste de la luz de fondo |
9 | Tierra | Suelo |
10 | D0P |
Entrada positiva de datos MIPI
|
11 | NO HACER |
Entrada negativa de datos MIPI
|
12 |
Tierra
|
Suelo
|
13 | D1P |
Entrada positiva de datos MIPI
|
14 | D1N | Entrada negativa de datos MIPI |
15 | Tierra | Suelo |
16 | CLKP |
Entrada de reloj positiva MIPI
|
17 | CLKN | Entrada de reloj negativa MIPI |
18 | Tierra |
Suelo
|
19 | CAROLINA DEL NORTE |
Sin conexión
|
20 |
CAROLINA DEL NORTE
|
Sin conexión |
21 |
Tierra
|
Suelo
|
22 |
ID0
|
ID0 |
23 | Identificación1 | Identificación1 |
24 | Tierra | Suelo |
25 | CAROLINA DEL NORTE | Sin conexión |
26 | CAROLINA DEL NORTE | Sin conexión |
27 | CAROLINA DEL NORTE | Sin conexión |
28 | CAROLINA DEL NORTE | Sin conexión |
29 | CAROLINA DEL NORTE | Sin conexión |
30 | CAROLINA DEL NORTE | Sin conexión |
Características:
Tamaño de la pantalla LCD: 2,8'' (Normal, IPS). El brillo se puede ajustar según las necesidades del cliente.
Diseño de FPC: Definición de interfaz y pines personalizados/Forma y material de FPC personalizados
Ángulo de visión de LCD: gama completa de opciones de LCD IPS Ángulo de visión súper amplio Antirreflejo o Reflejo Solución de película polarizadora O
Diseño de retroiluminación (BL): Dimensión de contorno personalizada Material del marco BL: Meta/Plástico/Metal y plástico integrados/Vida útil de hasta 30 000 horas, alto brillo de hasta 300 nits
CTP personalizado de 0,96 a 50 pulgadas: Soluciones de un solo toque en celda, sobre celda, G+G, G+F, G+F+F con OCA, OCR y unión óptica
