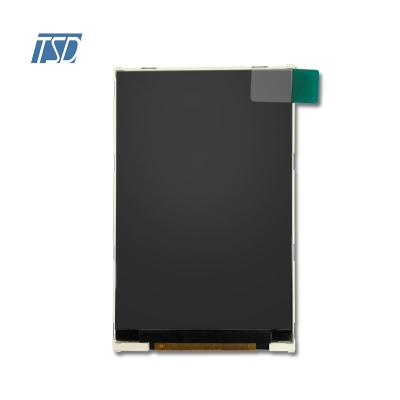

TSD 320x480 pantalla lcd ips de 3,5 pulgadas con buen brillo

  • Nombre del modelo: TST035HVQI-54B
  • Tipo de LCD: Pantalla LCD TFT de 3,5 pulgadas
  • Resolución: 320x480
  • Ángulo de visión: todas las horas
  • Brillo: 700 cd/m2
  • Controlador IC: ILI9488
  • Interfaz: interfaz MCU/SPI+RGB
  • Pantalla táctil: puede ser con panel táctil capacitivo o resistivo
  • Temperatura de funcionamiento: -20 ~ +70 ℃
  • Temperatura de almacenamiento: -30 ~ +80 ℃

Descripción:



TST035HVQI-54B es un módulo de pantalla LCD con interfaz MCU/SPI+RGB de resolución 320x480 de 3,5 pulgadas, es una pantalla vertical y puede tener un panel táctil capacitivo o resistivo estándar. La retroiluminación es de 700 nits, los LED blancos son 8, la corriente de retroiluminación es de 160 mA y el voltaje de retroiluminación es de 3,2 V, que se puede personalizar. Para este módulo TFT LCD de 3,5 pulgadas, el controlador IC es ILI9488, la dirección de visualización es libre, todas las horas, la profundidad de color es 65K, retroiluminación blanca y modo transmisivo.


Dibujo:



LCD de alto brillo de 3,5 pulgadas


Especificaciones:



Especificación general
Número de pieza  TST035HVQI-54B
Dimensión del contorno (mm)  53,76x84,18x2,1
Área activa (mm) 48,96x73,44
Resolución (puntos) 320x480
Temperatura de funcionamiento (°C) -20 ~ +70 °C
Temperatura de almacenamiento (°C) -30 ~ +80 °C
Número de píxeles (píxeles) 320(H)xRGBx480(V)
Panel táctil  con RTP o CTP
Controlador IC ILI9488
Disposición de píxeles franja RGB
Modo de visualización Negro normal, IPS, TFT de 3,5 pulgadas
Tratamiento de superficies Anti reflejante
Ver dirección  Todo
Peso (gramos) Por determinar
Consumo de energía (w) Panel Por determinar (típico)
sistema B/L Por determinar (típico)
Interfaz MCU/SPI+RGB
Vida útil del módulo (horas) 30.000-40.000





Descripción de los pines
Pin No.  Símbolo
1 LEDK
2 LEDA
3 Tierra
4-6 IM0-IM2
7 IOVCC (1,8 V)
8 VCC (2,8 V)
9 WR_SCL
10 CS
11 RD
12 RS_D/C
13 REINICIAR
14 FMARK
15 ASD
dieciséis SDO
17-34 DB0-DB17
35 Tierra
36 PERMITIR
37 DOTCLK
38 SA
37 contra
40 Tierra




Aplicaciones:



Para nuestra pantalla LCD de 3,5 pulgadas y 320x480 TST035HVQI-54B, que normalmente se utiliza en productos domésticos inteligentes, como termostatos inteligentes y paneles de control de temperatura y humedad, el brillo podría ser mayor, como 700 nits.




Características del producto:



Este módulo de pantalla es una pantalla de cristal líquido (LCD) TFT (transistor de película delgada) de matriz activa en color de tipo transmisivo que podría usarse en muchas aplicaciones. Este módulo se compone de un FOG, un circuito controlador y una unidad de retroiluminación. La resolución de 3,5" contiene 320x480 puntos y puede mostrar hasta 65.000 colores.
