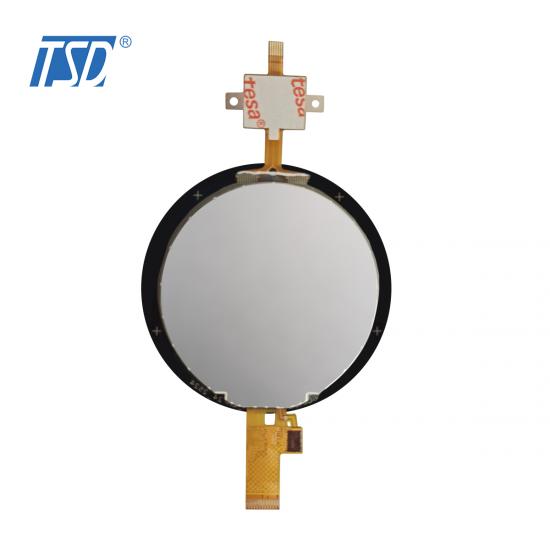

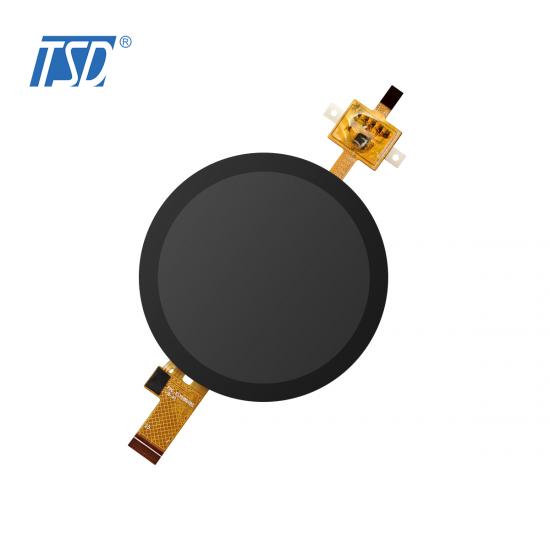

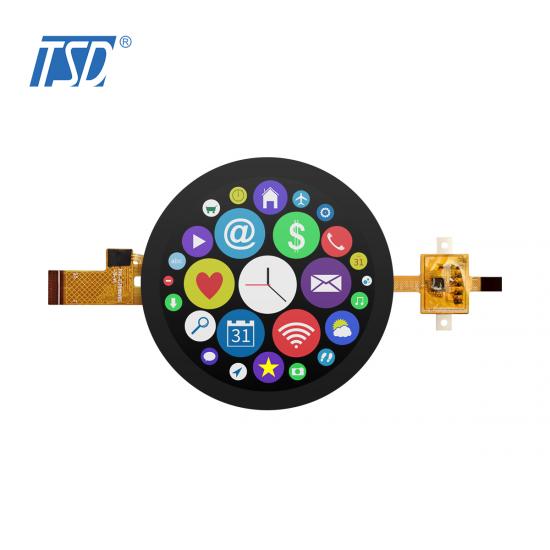

Descripción:

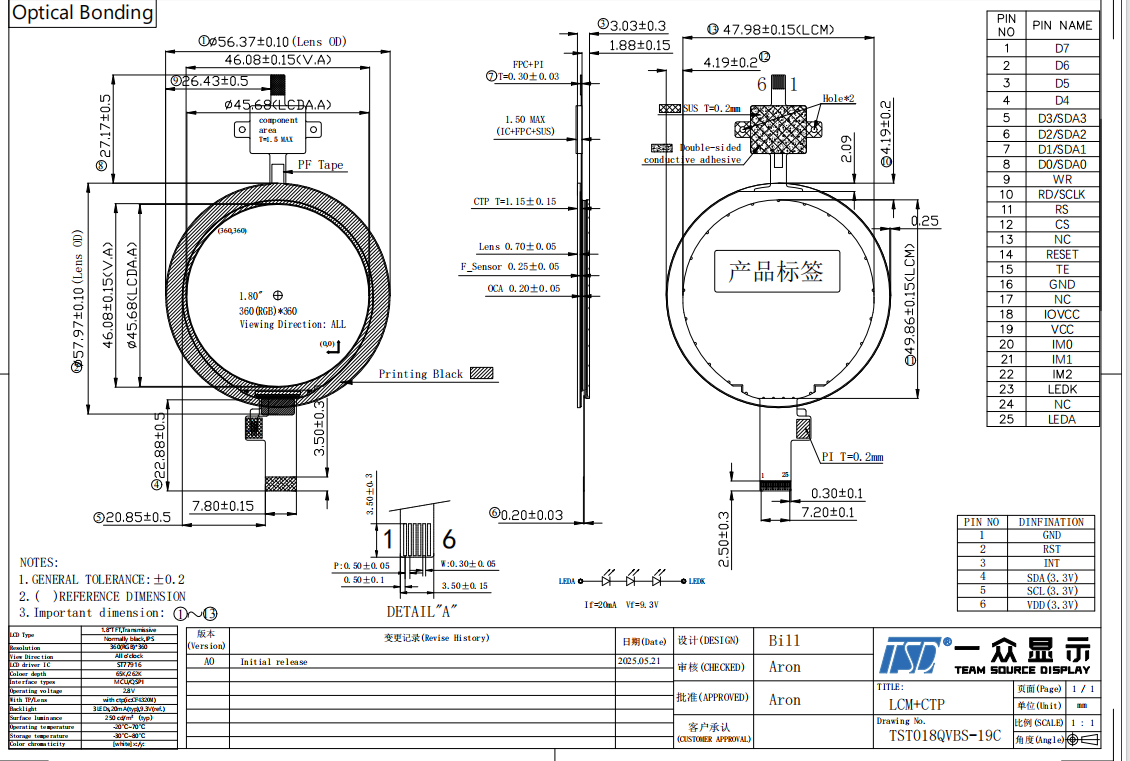

Dibujo:
Especificación
|
Especificación general |
||
|
N.º de pieza |
TST018QVBS-19C
|
|
|
Dimensión del contorno (mm) |
56,37 (alto) x 56,37 (ancho) x 3,31 (alto) |
|
|
Área activa (mm) |
46,08 (alto) x 46,08 (ancho) |
|
|
Resolución (puntos) |
360 x (RGB) × 360 |
|
|
Temperatura de funcionamiento (°C) |
-20 ~ +70°C |
|
|
Temperatura de almacenamiento (°C) |
-30 ~ +80°C |
|
|
Brillo |
250 (típico) |
|
|
Panel táctil |
Con CTP |
|
|
Modo de visualización |
Negro normal, IPS |
|
|
Dirección de la vista |
Todas en punto |
|
|
Peso (g) |
Por determinar |
|
|
Interfaz |
MCU / QSPI |
|
|
Circuito integrado LCD |
ST77916 |
|
|
Circuito integrado CTP |
CF4320M |
|
|
Descripción de los pines |
||
|
N.º de pin |
Símbolo |
Descripción |
|
1 |
D7 |
Bus de datos MCU |
|
2 |
D6 |
Bus de datos MCU
|
|
3 |
D5 |
Bus de datos MCU
|
|
4 |
D4 |
Bus de datos MCU
|
|
5 |
D3/SDA3
|
Entrada/salida de datos de interfaz QSPI y bus de datos MCU.
|
|
6 |
D2/SDA2
|
Entrada/salida de datos de interfaz QSPI y bus de datos MCU.
|
|
7 |
D1/SDA1 |
Entrada/salida de datos de interfaz QSPI y bus de datos MCU.
|
|
8 |
D0/SDA0
|
Entrada/salida de datos de interfaz QSPI y bus de datos MCU.
|
|
9 |
WR |
Habilitación de escritura en la interfaz paralela de MCU.
|
|
10 |
RD/SCLK
|
Habilitación de lectura en la interfaz paralela de MCU y reloj en la interfaz SPI.
|
|
11 |
RS |
Pin de selección de datos/comandos
|
|
12 |
CS |
Selección de chip
|
|
13 |
CAROLINA DEL NORTE |
Sin conexión |
|
14 |
REINICIAR
|
Pin de reinicio del chip (activo bajo)
|
|
15 |
TE |
Señal de efecto de desgarro |
|
16 |
Tierra |
Tierra del sistema. (0 V)
|
|
17 |
CAROLINA DEL NORTE |
Tierra del sistema. (0 V)
|
|
18 |
IOVCC |
Fuente de alimentación de E/S de LCD
|
|
19 |
VCC |
Fuente de alimentación LCD
|
|
20 |
En mi opinión |
Seleccionar el modo de interfaz del sistema.
Si IM[2:0] para [0,1,1], esta configuración es QSPI;
Si IM[2:0] para [1,1,1], esta configuración es MCU de 8 bits;
Para obtener más configuraciones, consulte la hoja de especificaciones del IC.
|
|
21 |
IM1 |
|
|
22 |
IM2 |
|
|
23 |
LEDK |
Pin de entrada de cátodo de retroiluminación K.
|
|
24 |
CAROLINA DEL NORTE |
Sin conexión |
|
25 |
LEDA |
Iluminar desde el fondo
Un ánodo
pin de entrada.
|
Aplicaciones:
1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.
2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.
3. Instrumentos: termómetro clínico, comprobador de cables, relojes digitales, báscula electrónica.
4. Dispositivos médicos: esfigmomanómetro, electrocardiógrafo
5. Equipo deportivo: Cinta de correr.
6. Equipos de control industrial: control remoto, máquina de tarjetas perforadas.
7. Pantalla de terminal de información: POS, PDA, dispositivos portátiles.
