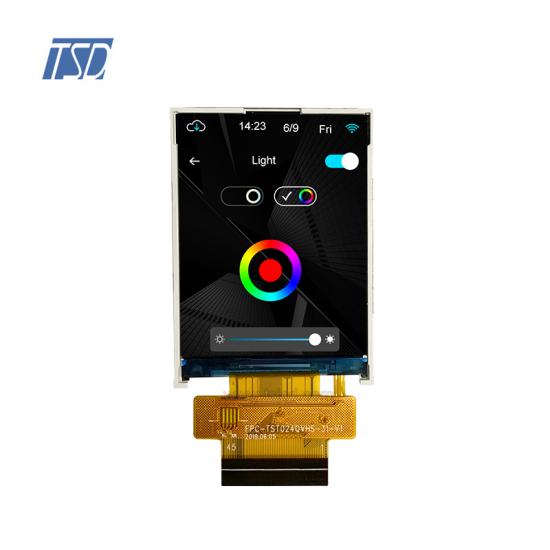

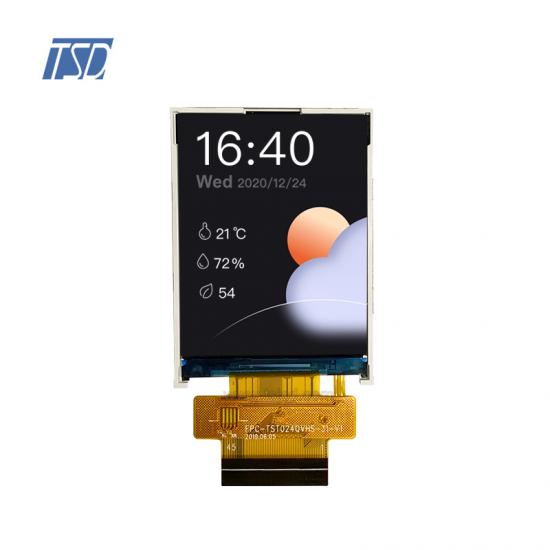

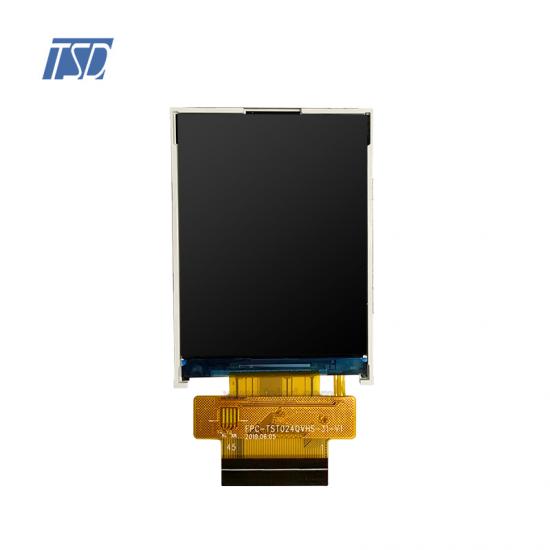

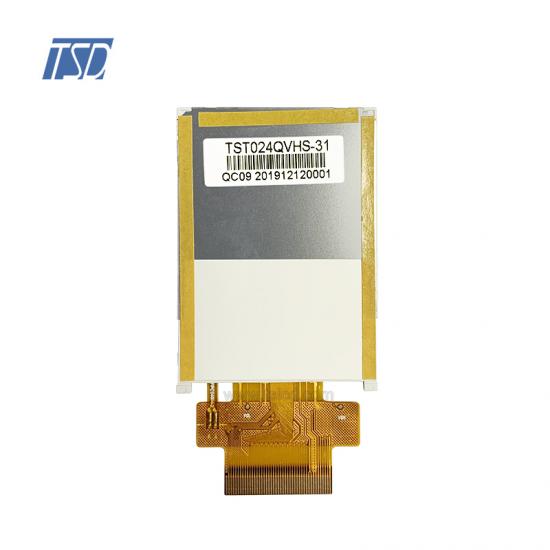

Descripción:
TST024QVHS-34 es un módulo de pantalla LCD de 10 pines con interfaz SPI de resolución 240x320 de 2,4 pulgadas, sin panel táctil capacitivo estándar. La retroiluminación es de 400 nits, los LED blancos son 4, la corriente de retroiluminación es de 20 mA y el voltaje de retroiluminación es de 12 V, que se puede personalizar. Para este módulo LCD TFT de 2,4 pulgadas, el controlador IC es ST7789V, la dirección de visualización es libre, todas las horas, la profundidad de color es de 65 K, retroiluminación blanca y modo transmisivo.
Dibujo:
Especificaciones:
Especificación general | ||
Número de pieza | TST024QVHS-34 | |
Dimensión del contorno (mm) | 42,72x59,46x2,30 |
|
Área activa (mm) | 36,72x48,96 | |
Resolución (puntos) | 240x320 | |
Temperatura de funcionamiento (°C) | -20 ~ +70 °C | |
Temperatura de almacenamiento (°C) | -30 ~ +80 °C | |
Número de píxeles (píxeles) | 240(H)xRGBx320(V) | |
Panel táctil | sin CTP | |
Controlador IC | ST7789V | |
Disposición de píxeles | franja RGB | |
Modo de visualización | Negro normal, IPS, TFT de 2,4 pulgadas | |
Tratamiento de superficies | Anti reflejante | |
Ver dirección | Todo |
|
Peso (gramos) | Por determinar | |
Consumo de energía (w) | Panel | Por determinar (típico) |
sistema B/L | Por determinar (típico) | |
Interfaz | SPI |
|
Vida útil del módulo (horas) | 30.000-40.000 |
Descripción de los pines | ||
Pin No. | Símbolo | Descripción |
1 | REINICIAR | Restablecer señal de entrada |
2 | SPI_MOSI | Señal de entrada/salida de datos en serie |
3 | SPI_SCK | Señal de entrada de reloj serie |
4 | LCD_DC | Pin de selección de datos/comandos |
5 | LCD_CS | Señal de selección de chip |
6 | VDD3V | Fuente de alimentación |
7 | Tierra | tierra del sistema |
8 | LEDA | Retroiluminación A pin de entrada Aode |
9 | LEDK | Luz de fondo K Pin de entrada del cátodo |
10 | TE | Señal de salida de efecto desgarro |
Aplicaciones:

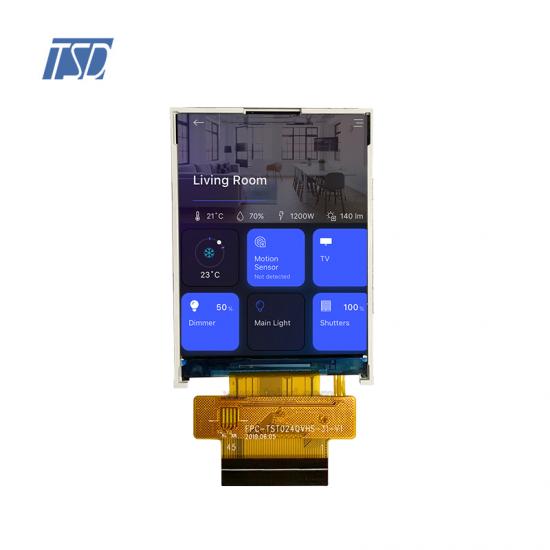

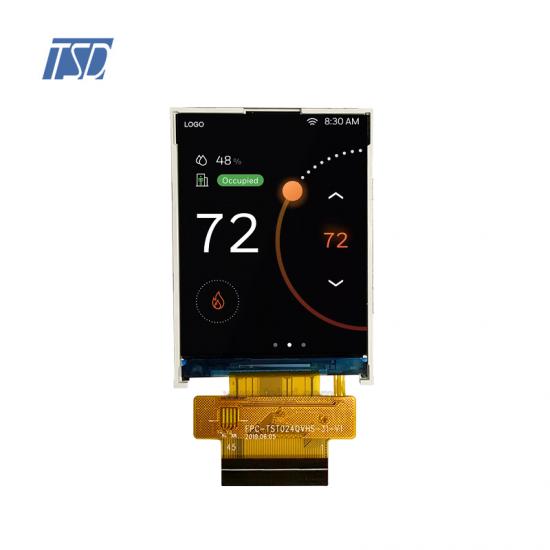

Para nuestra pantalla LCD de 2,4 pulgadas TST024QVHS-34, normalmente utilizada en productos domésticos inteligentes, como termostatos inteligentes, paneles de control de temperatura y humedad, para que sea una vida muy inteligente.
Características del producto:
Este módulo de pantalla es una pantalla de cristal líquido (LCD) TFT (transistor de película delgada) de matriz activa en color de tipo transmisivo que podría usarse en muchas aplicaciones. Este módulo se compone de un FOG, un circuito controlador y una unidad de retroiluminación. La resolución de 2,4" contiene 240x320 puntos y puede mostrar hasta 65.000 colores.
