Descripción:

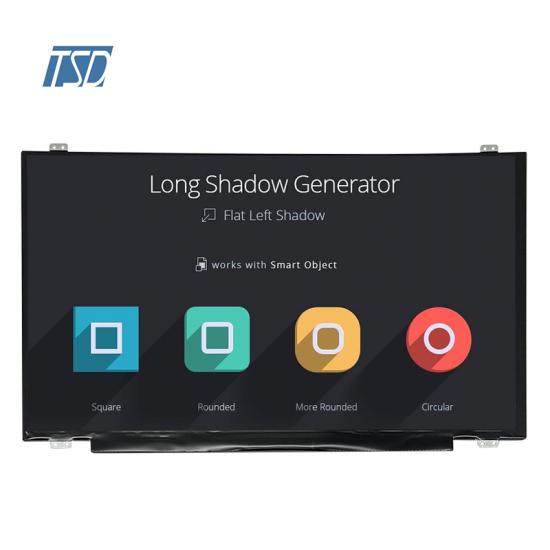

El TST156FHBH-D174 es un módulo LCD TFT de matriz activa a color que utiliza transistores de película fina (TFT) de silicio amorfo como dispositivos de conmutación activos. Este módulo tiene un área activa de 15,6 pulgadas en diagonal y resoluciones Full HD (1920 píxeles horizontales por 1080 verticales). Cada píxel se divide en puntos ROJO, VERDE y AZUL dispuestos en franjas verticales. Este módulo puede mostrar 16,7 millones de colores (6 bits + 2 FRC) y una gama cromática del 45 %. El panel LCD TFT utilizado es de baja reflexión y alta gama cromática. Por lo tanto, es apto para portátiles. El controlador LED para la retroiluminación está integrado en este modelo.
Todas las señales de entrada son compatibles con la interfaz eDP1.2.
Presupuesto:
| Especificación general | ||
| N.º de pieza | TST156FHBH-D174 | |
| Oh Dimensión del contorno (mm) |
350,66 x 213,24 x 3,0 mm
|
|
| Área activa (mm) |
344,16 × 193,59 mm
|
|
| Resolución (puntos) | 1920x1080 | |
| Temperatura de funcionamiento (°C) | -0 ~ +50 °C | |
| Temperatura de almacenamiento (°C) | -20 ~ +60 °C | |
| Número de píxeles | 1920(H)xRGBx1080(V) | |
| Panel táctil | sin | |
| Brillo | 350 cd/m2 | |
| Disposición de píxeles | Raya RGB | |
| Modo de visualización | Negro normal, IPS, TFT de 15,6 pulgadas | |
| Tratamiento de superficies | Antideslumbrante | |
| Dirección de la vista |
Todo
|
|
| Peso (g) | Por determinar | |
| Consumo de energía (w) | Panel | Por determinar (típico) |
| Sistema B/L | Por determinar (típico) | |
| Interfaz | eDP | |
| Vida útil del módulo (horas) | 30.000 | |
| Descripción de los pines | ||
| N.º de pin | Símbolo | Descripción |
| 1 | CAROLINA DEL NORTE | Sin conexión |
| 2 | H_GND | Suelo |
| 3 | CARRIL1_N | Canal 1 negativo de eDP RX |
| 4 | CARRIL1_P |
Canal 1 eDP RX positivo |
| 5 | H_GND | Suelo |
| 6 | CARRIL0_N | Canal 0 eDP RX Negativo |
| 7 | CARRIL0_P | Canal 0 eDP RX positivo |
| 8 | H_GND | Suelo |
| 9 | Canal auxiliar | eDP AUX CH Positivo |
| 10 | Canal auxiliar N | eDP AUX CH Negativo |
| 11 | H_GND | Suelo |
| 12 | LCD_VCC | Fuente de alimentación 3,3 V (típica) |
| 13 | LCD_VCC | Fuente de alimentación 3,3 V (típica) |
| 14 | CAROLINA DEL NORTE | CAROLINA DEL NORTE |
| 15 | H_GND | Suelo |
| 16 | H_GND | Suelo |
| 17 | Departamento de Policía de Houston | Salida de detección de conexión en caliente |
| 18 | Tierra BL | Tierra del LED |
| 19 | Tierra BL | Tierra del LED |
| 20 | Tierra BL | Tierra del LED |
| 21 | Tierra BL | Tierra del LED |
| 22 | BL_HABILITAR | Pin de habilitación de LED (entrada de +3,3 V) |
| 23 | BL_PWM | Entrada de señal PWM del sistema |
| 24 | CAROLINA DEL NORTE | Sin conexión |
| 25 | CAROLINA DEL NORTE | Sin conexión |
| 26 | BL_POWER | Fuente de alimentación LED 7 V ~ 21 V |
| 27 | BL_POWER | Fuente de alimentación LED 7 V ~ 21 V |
| 28 | BL_POWER |
Fuente de alimentación LED 7 V ~ 21 V |
| 29 | BL_POWER | Fuente de alimentación LED 7 V ~ 21 V |
| 30 | CAROLINA DEL NORTE | Sin conexión |
Características:
-
● Interfaz eDP de 2 carriles con velocidades de enlace de 2,7 Gbps
● Delgado y ligero
● Profundidad de color de 16,7 M (6 bits + 2 FRC), gama de colores del 45 %
● Barra de iluminación LED única (lado inferior/dirección horizontal)
● Modo de señal de habilitación de datos
● Marco de montaje lateral
● Producto ecológico (producto libre de halógenos y RoHS)
● Circuito de control de LED integrado
● Bajo voltaje de conducción y bajo consumo de energía.
● Chip EDID integrado -
