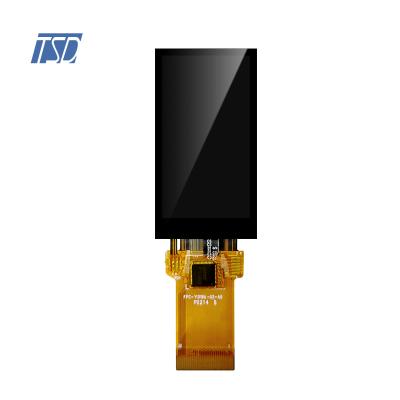

Panel LCD TSD TFT LCD IPS de 1,9 pulgadas con resolución de 170 x (RGB) × 320

Tipo de LCD : TFT,transmisivo,normalmente negro

Resolución :  170 x (RGB) × 320

Dirección de visualización : todas las horas

Controlador LCD IC :  ST7789V2

Tipos de interfaz : MCU de 8 bits

Tensión de funcionamiento :  2,8

Con TP/Lente :  Sin

Luz de fondo :  4 LED/60 mA

Luminancia de superficie :  350 (típico)

Temperatura de funcionamiento :  -20 ℃ ~ 70 ℃

Temperatura de almacenamiento : -30 ℃ ~ 80 ℃

Descripción:



TST019QVBS-02B  es un panel TFT-LCD de matriz activa en color que utiliza TFT de silicio amorfo como dispositivos de conmutación activos. este modelo está compuesto por un panel TFT-LCD, un circuito de conducción y un sistema de retroiluminación. Es una pantalla de tipo transmisivo que funciona en negro normal. Este TFT-LCD tiene un área activa medida en diagonal de 22,70 (W) x 42,72 (H) mm con resoluciones de 170 x (RGB) × 320   .



Dibujo:

Especificaciones:



Especificación general

Número de pieza

TST019QVBS-02B

Dimensión del contorno (mm)

25,8 (ancho) x 49,72 (alto) x 1,48 (profundidad)

Área activa (mm)

22,70 (ancho) x 42,72 (alto)

Resolución (puntos)

170 x (RGB) × 320

Temperatura de funcionamiento (°C)

-20 ~ +70°C

Temperatura de almacenamiento (°C)

-30 ~ +80°C

Brillo

350 (tipo)

Panel táctil

Sin

Disposición de píxeles

MCU de 8 bits

Modo de visualización

Negro normal, IPS

Tratamiento de superficies

Anti reflejante

Ver dirección

todas las horas

Peso (gramos)

Por determinar

Consumo de energía (w)

Panel

Por determinar (típico)

sistema B/L

Por determinar (típico)

Interfaz

MCU de 8/16 bits

ic

ST7789V2







Descripción de los pines

Pin No.

Símbolo

Descripción

1

Tierra

Tierra del sistema.

2

VCI

Fuente de alimentación +2,8 V

3

IM2

Selección de interfaz : IM1=0,IM2=0,MCU8-bit; IM1=1, IM2=1, SPI de 4 líneas;

4

IM1

5

REINICIAR

Restablecer señal de entrada

6

CS

Señal de selección de chip

7

CC/(SPI_SCL)

Pin de selección de datos/comandos (MCU); Entrada de reloj serie (spi)

8

WR

Escribir señal

9

RD

Leer señal

10

ASD

Entrada de datos en serie

11~18

DB0-DB7

MCUBUS de datos de 8 bits

19

SDO

Salida de datos en serie

20

LED-A

Retroiluminación A Pin de entrada del ánodo

21~24

LED-K1~K4

Retroiluminación K Pin de entrada del cátodo

25

Tierra

Tierra del sistema

26

CAROLINA DEL NORTE

No conecta

27

CAROLINA DEL NORTE

No conecta

28

CAROLINA DEL NORTE

No conecta

29

CAROLINA DEL NORTE

No conecta

30

CAROLINA DEL NORTE

No conecta



Aplicaciones:



1. Equipo electrónico de oficina: máquina contadora de dinero, teléfono de oficina, fotocopiadora.

2. Electrodomésticos: frigorífico, aire acondicionado, cocina de inducción, horno microondas.

3. Instrumentos: termómetro clínico, probador de cables, relojes digitales, báscula electrónica.

4. Dispositivos médicos: esfigmomanómetro, máquina de ECG

5. Equipamiento deportivo: Máquina para correr.

6. Equipos de Control Industrial: control remoto, máquina de tarjetas perforadas.

7. Display del Terminal de Información: POS, PDA, Dispositivos portátiles.
